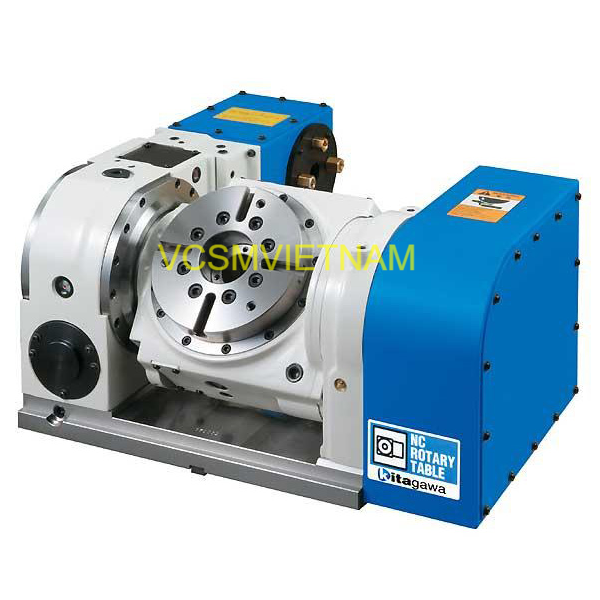

Bàn xoay KITAGAWA TT101

Liên hệ

Bàn xoay KITAGAWA TT101

Bàn xoay Kitagawa TT101 là dòng bàn xoay NC kiểu nghiêng (Tilting NC Rotary Table) 2 trục (trục thứ 4 và thứ 5), được thiết kế với kích thước nhỏ gọn nhất trong dòng TT-Series để phù hợp với các trung tâm gia công nhỏ.

Đặt mua

Tóm tắt nội dung [Ẩn]

Bàn xoay KITAGAWA TT101

Ưu điểm nổi bật

Thiết kế tối ưu: Cho phép gia công 5 mặt chỉ với một lần gá đặt, giúp giảm thiểu sai số tích lũy và tiết kiệm thời gian thiết lập.
Độ cứng cao: Mặc dù nhỏ gọn nhưng có khả năng chịu lực cắt tốt nhờ hệ thống kẹp mạnh mẽ.
Tương thích linh hoạt: Có thể tích hợp trực tiếp vào hệ điều khiển của máy CNC hoặc sử dụng bộ điều khiển rời (như dòng Quinte của Kitagawa) cho các máy chỉ có 3 trục cơ bản.
Tích hợp Joint xoay (Tùy chọn): Có thể trang bị thêm khớp xoay thủy lực/khí nén để đơn giản hóa việc đi ống dẫn cho các đồ gá kẹp phôi tự động.

Quý khách hàng có nhu cầu mua hàng:

Chất lượng cao - Giá cạnh tranh - Hóa đơn VAT

Vui lòng liên hệ công ty VCSM Việt nam.

VCSM việt nam tư vấn và hỗ trợ quý khách hàng đặt đúng sản phẩm và nhu cầu công việc.

Mô tả: Cho phép gia công theo 5 hướng.

Thiết kế nhỏ gọn.

Thông số kỹ thuật

Model		TT101	TW120
Phạm vi góc nghiêng		-20°～+120°	-20°～+110°
Đường kính bàn (mm)		ø110	ø125
Đường kính lỗ trung tâm (mm)		ø50H7	ø60H7
Đường kính qua lỗ (mm)		ø32	ø32
Chiều cao tâm (mm)		140	150
Phương pháp kẹp		Khí nén	Khí nén
Mô-men xoắn kẹp (N･m) (at 0.5 MPa)	Trục quay	180	120
Mô-men xoắn kẹp (N･m) (at 0.5 MPa)	Trục nghiêng	300	200
Trục động cơ giảm quán tính (kg･m2)	Trục quay	0.000082	0.000072
Trục động cơ giảm quán tính (kg･m2)	Trục nghiêng	0.000081	0.000034
Servomotor (for Fanuc spec.)	Trục quay	αiF 1/5000-B	αiF 2/5000-B
Servomotor (for Fanuc spec.)	Trục nghiêng	αiF 2/5000-B	αiF 2/5000-B
Tổng tỷ lệ giảm	Trục quay	1/72	1/90
Tổng tỷ lệ giảm	Trục nghiêng	1/120	1/180
Tối đa. Tốc độ quay (min-1)	Trục quay (at motor 3000 min-1)	41.6	33.3
Tối đa. Tốc độ quay (min-1)	Trục nghiêng (at motor 3000 min-1)	25	16.6
Quán tính công việc cho phép (kg･m2)		0.05	0.06
Độ chính xác của lập chỉ mục (sec)	Trục quay	30	30
Độ chính xác của lập chỉ mục (sec)	Trục nghiêng	60	60
Độ lặp lại (sec)		4	4
Khối lượng sản phẩm (kg)		73	105
Tải trọng cho phép	at horizontal (kg)	35	35
Tải trọng cho phép	at tilted (kg)	20	20
Khớp quay tích hợp (as an option)		RJ32-10T05 Hydraulic/Pneumatic 3 ports	RJ32-12T08 Hydraulic/Pneumatic 3 ports
