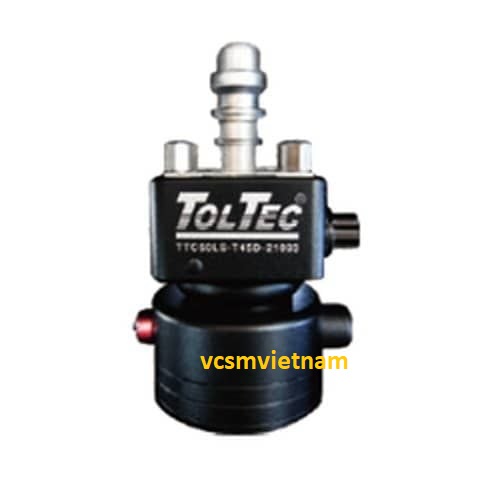

Camera đo kiểm Toltec TTC dùng cho máy gia công EDM

Camera đo kiểm Toltec TTC dùng cho máy gia công EDM

Đặc điểm nổi bật

• Đo kiểm On-machine: Cho phép đo đạc chính xác kích thước chi tiết ngay trên bàn máy mà không cần tháo phôi. Điều này giúp loại bỏ sai số do việc gá đặt lại nhiều lần và tiết kiệm đáng kể thời gian vận chuyển đến phòng đo.
• Hệ thống chiếu sáng kép: Tích hợp đèn đồng trục (Coaxial Light - ánh sáng đỏ) giúp xác định vị trí mục tiêu và đèn bao quanh (Perimeter Light - ánh sáng trắng) để làm rõ các đường nét khi đo.
• Độ phóng đại đa dạng: Cung cấp nhiều mức phóng đại khác nhau (30x, 50x, 120x, 250x) tùy thuộc vào nhu cầu độ chính xác của chi tiết.
• Khả năng tương thích: Dễ dàng tích hợp với các hệ thống đồ gá chuẩn như 3R, Erowa, Hirschmann hoặc các loại gá vạn năng.

Thành phần hệ thống

• Camera TTC: Cảm biến hình ảnh độ phân giải cao.
• Màn hình TTC LCD 15": Tích hợp sẵn các loại vạch chia (crosshair) như dạng chấm, vòng tròn, thước đo góc với nhiều màu sắc để phù hợp với các môi trường ánh sáng khác nhau.
• Cáp kết nối: Bao gồm cáp nguồn và cáp truyền thông RS232.
• Phần mềm đo kiểm: Hỗ trợ xử lý dữ liệu và xuất báo cáo kết quả đo
