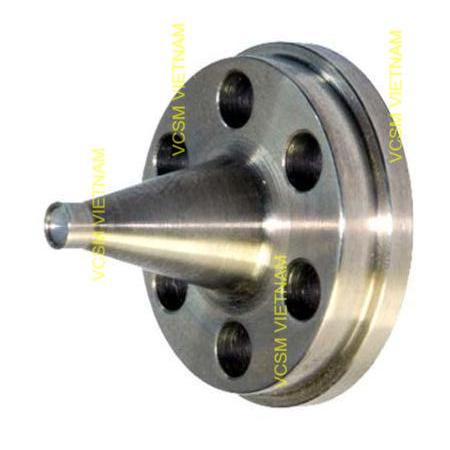

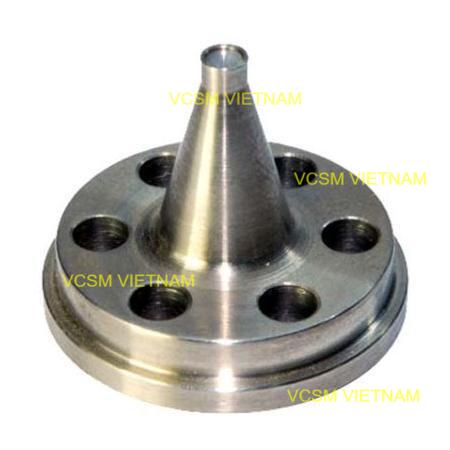

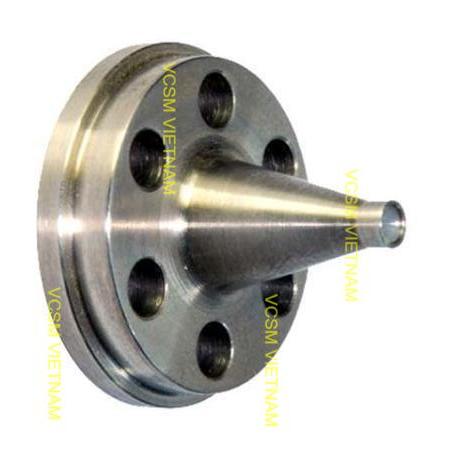

Đầu Dẫn Hướng Dây Cho Máy Cắt Dây EDM Hitachi Chính Hãng

Đầu dẫn hướng dây cho máy cắt dây EDM Hitachi là linh kiện quan trọng trong hệ thống dẫn dây của máy Wire EDM, có nhiệm vụ định vị dây điện cực và duy trì đường đi ổn định trong quá trình gia công. Đây là linh kiện ảnh hưởng trực tiếp đến khả năng kiểm soát vị trí dây, độ chính xác đường cắt và chất lượng bề mặt chi tiết.

Đối với máy cắt dây EDM Hitachi, đầu dẫn hướng thường được lựa chọn theo model máy, vị trí lắp đặt và đường kính dây điện cực. Các dòng Wire Guide Hitachi được cung cấp cho Hi-Cut 203, 304, 345, 460/465 và Q Series, với nhiều kích thước lỗ dẫn dây khác nhau.

Đầu dẫn hướng dây EDM Hitachi là gì?

Đầu dẫn hướng dây EDM Hitachi, còn gọi là Wire Guide hoặc Wire Die Guide, là bộ phận dẫn và định vị dây điện cực tại cụm đầu trên và đầu dưới của máy cắt dây.

Trong quá trình gia công, dây EDM phải di chuyển liên tục qua khu vực cắt. Đầu dẫn hướng giúp giữ dây ở vị trí ổn định so với phôi, từ đó hỗ trợ duy trì độ chính xác của đường cắt.

Đây là một linh kiện hao mòn cần được kiểm tra định kỳ, đặc biệt khi máy hoạt động liên tục hoặc gia công các chi tiết yêu cầu độ chính xác cao.

Công dụng của đầu dẫn hướng dây máy EDM Hitachi

Đầu dẫn hướng dây có những chức năng chính:

• Định vị dây điện cực trong quá trình gia công.
• Hỗ trợ dây di chuyển ổn định qua vùng cắt.
• Giúp duy trì vị trí chính xác của dây so với phôi.
• Hạn chế hiện tượng dây bị lệch hoặc rung.
• Hỗ trợ duy trì độ chính xác đường cắt.
• Góp phần ổn định chất lượng bề mặt gia công.
• Hỗ trợ quá trình gia công các chi tiết có độ chính xác cao.

Các loại đầu dẫn hướng dây EDM Hitachi

Tùy model và cấu hình máy, đầu dẫn hướng Hitachi có thể được phân loại theo vị trí Upper/Lower, loại máy và đường kính lỗ dẫn dây.

Wire Guide H101 – Upper

Một số dòng H101 được sử dụng cho Hi-Cut 203, Hi-Cut 304, Hi-Cut 345, Hi-Cut 465 và Q Series với cấu hình Manual. Mã OEM được liệt kê cho H101 là Q1846/C206 ở một số danh mục phụ tùng.

Các kích thước phổ biến được cung cấp gồm khoảng 0,205 mm, 0,255 mm và 0,305 mm, tùy nhà cung cấp và phiên bản linh kiện.

Wire Guide H102 – Lower

H102 thường được sử dụng ở vị trí Lower cho các dòng Hi-Cut và Q Series tương ứng. Mã OEM thường được đối chiếu là Q1848/C207.

Một số sản phẩm H102 có các kích thước lỗ dẫn dây từ khoảng 0,155 mm đến 0,305 mm, tùy phiên bản.

Wire Guide H103

H103 là loại Wire Guide được cung cấp cho H-Cut Series, có thể sử dụng ở vị trí Upper & Lower đối với cấu hình Manual. Một số danh mục phụ tùng ghi dải đường kính khoảng 0,105 – 0,335 mm.

Lưu ý: Không nên lựa chọn đầu dẫn hướng chỉ dựa trên tên H101, H102 hoặc H103. Cần đối chiếu model máy, vị trí lắp đặt, đường kính dây và mã OEM trước khi đặt hàng.

Dấu hiệu đầu dẫn hướng dây EDM Hitachi bị mòn

Sau thời gian vận hành, đầu dẫn hướng có thể bị hao mòn do dây điện cực di chuyển liên tục qua vị trí dẫn hướng.

Dây điện cực bị rung

Nếu dây xuất hiện rung bất thường, cần kiểm tra đầu dẫn hướng cùng các bộ phận liên quan như pulley, roller và hệ thống căng dây.

Đường cắt bị sai lệch

Đầu dẫn hướng bị mòn có thể làm thay đổi vị trí của dây điện cực, từ đó ảnh hưởng đến độ chính xác gia công.

Bề mặt gia công không ổn định

Khi chất lượng bề mặt giảm, cần kiểm tra tổng thể các yếu tố như dây điện cực, thông số gia công, nước EDM và hệ thống dẫn dây.

Lỗ dẫn dây bị mòn

Đây là một trong những dấu hiệu quan trọng. Khi vị trí dẫn dây không còn đảm bảo độ chính xác, nên thay thế linh kiện.

Khi nào nên thay đầu dẫn hướng dây máy EDM Hitachi?

Nên kiểm tra và xem xét thay thế khi:

• Lỗ dẫn dây bị mòn.
• Đầu dẫn hướng bị nứt hoặc hư hỏng.
• Dây điện cực bị rung bất thường.
• Đường cắt không đạt độ chính xác yêu cầu.
• Chất lượng bề mặt gia công giảm.
• Đầu dẫn hướng không còn giữ dây ổn định.
• Linh kiện đã sử dụng trong thời gian dài.

Không phải mọi vấn đề về độ chính xác đều xuất phát từ Wire Guide. Khi máy hoạt động bất thường, nên kiểm tra đồng thời dây điện cực, pulley, roller, tension, nozzle, power feed contact và thông số gia công.

Cách lựa chọn đầu dẫn hướng dây cho máy EDM Hitachi

Để lựa chọn đúng đầu dẫn hướng dây máy cắt dây EDM Hitachi, cần kiểm tra một số thông tin quan trọng.

1. Model máy

Cần xác định chính xác model như Hi-Cut 203, Hi-Cut 304, Hi-Cut 345, Hi-Cut 460/465 hoặc Q Series. Các danh mục phụ tùng cho thấy Wire Guide được phân loại theo từng dòng máy.

2. Vị trí lắp đặt

Cần xác định đầu dẫn hướng sử dụng ở:

• Upper – phía trên
• Lower – phía dưới
• Upper & Lower – dùng cho cả hai vị trí

Ví dụ, H101 được liệt kê ở vị trí Upper và H102 ở vị trí Lower trong một số danh mục phụ tùng Hitachi.

3. Đường kính lỗ dẫn dây

Đây là thông số rất quan trọng. Một số Wire Guide Hitachi được cung cấp với kích thước 0,205 mm, 0,255 mm và 0,305 mm, trong khi một số dòng có dải kích thước rộng hơn.

4. Mã OEM

Nếu đầu dẫn hướng cũ có mã OEM, nên cung cấp mã để đối chiếu. Ví dụ, H101 có thể được đối chiếu với Q1846/C206, còn H102 với Q1848/C207 tùy danh mục và phiên bản.

5. Hình ảnh và kích thước thực tế

Nếu không xác định được mã linh kiện, khách hàng nên gửi hình ảnh đầu dẫn hướng cũ và kích thước thực tế để thuận tiện cho việc đối chiếu.

Vật liệu đầu dẫn hướng dây EDM Hitachi

Wire Guide EDM thường sử dụng các vật liệu có khả năng chịu mài mòn cao. Một số sản phẩm thay thế sử dụng ceramic, diamond hoặc kết cấu thân kim loại kết hợp vật liệu dẫn hướng nhằm tăng tuổi thọ và độ ổn định khi làm việc.

Ví dụ, một số Wire Guide Hitachi trên thị trường sử dụng thân thép không gỉ kết hợp ceramic hoặc diamond tùy thiết kế sản phẩm.

Việc lựa chọn vật liệu nên dựa trên yêu cầu gia công, model máy và loại linh kiện thay thế.

Lợi ích khi sử dụng đầu dẫn hướng EDM Hitachi đúng loại

Sử dụng đầu dẫn hướng dây cho máy cắt dây EDM Hitachi đúng model giúp:

• Đảm bảo khả năng lắp đặt.
• Duy trì vị trí dây điện cực ổn định.
• Hỗ trợ độ chính xác đường cắt.
• Hạn chế rung dây.
• Hỗ trợ chất lượng bề mặt gia công.
• Giảm nguy cơ phát sinh vấn đề do linh kiện không tương thích.

Đặc biệt đối với máy Wire EDM hoạt động liên tục, việc sử dụng đúng linh kiện hao mòn giúp quá trình bảo dưỡng thuận tiện và hạn chế thời gian dừng máy.

Các linh kiện EDM Hitachi liên quan

Khi kiểm tra hệ thống dẫn dây, nên kiểm tra đồng thời:

• Đầu dẫn hướng dây – Wire Guide.
• Tấm dẫn điện – Power Feed Contact.
• Nắp chụp nước.
• Water Nozzle.
• Water Nozzle Holder.
• Pulley.
• Roller.
• Ceramic Cutter.
• Holder.
• Lọc nước EDM.

Các nhóm linh kiện này có thể được lựa chọn theo từng model Hitachi và mã phụ tùng cụ thể.

Cung cấp đầu dẫn hướng dây máy cắt dây EDM Hitachi

Chúng tôi cung cấp đầu dẫn hướng dây cho máy cắt dây EDM Hitachi phục vụ nhu cầu thay thế, bảo dưỡng và sửa chữa máy Wire EDM.

Các dòng có thể tham khảo gồm:

H-Cut Series – Hi-Cut 203 – Hi-Cut 304 – Hi-Cut 345 – Hi-Cut 460/465 – Q Series, tùy loại đầu dẫn hướng và cấu hình máy.

Để xác định đúng sản phẩm, khách hàng nên cung cấp:

• Model máy Hitachi.
• Vị trí Upper hoặc Lower.
• Mã OEM nếu có.
• Đường kính lỗ dẫn dây.
• Hình ảnh đầu dẫn hướng cũ.
• Kích thước thực tế.
• Số lượng cần mua.

Mua đầu dẫn hướng dây EDM Hitachi ở đâu?

Nếu bạn đang tìm đầu dẫn hướng dây máy cắt dây EDM Hitachi, hãy gửi model máy hoặc hình ảnh linh kiện cần thay để được kiểm tra.

Việc cung cấp đầy đủ model + vị trí lắp đặt + kích thước + mã linh kiện sẽ giúp xác định sản phẩm nhanh và hạn chế tình trạng mua nhầm Wire Guide.

Kết luận

Đầu dẫn hướng dây cho máy cắt dây EDM Hitachi là linh kiện quan trọng giúp định vị dây điện cực và duy trì sự ổn định của quá trình gia công. Khi Wire Guide bị mòn, dây có thể rung hoặc lệch, từ đó ảnh hưởng đến độ chính xác và chất lượng đường cắt.

Lựa chọn đúng model máy, vị trí Upper/Lower, đường kính lỗ dẫn dây và mã OEM là yếu tố quan trọng khi thay thế đầu dẫn hướng.

Liên hệ ngay để được tư vấn và báo giá đầu dẫn hướng dây máy cắt dây EDM Hitachi phù hợp với model máy của bạn.
