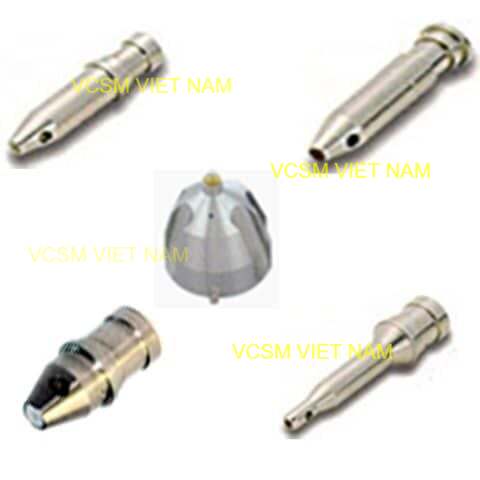

Đầu dẫn hướng dây cho máy cắt dây EDM Japax

Đầu dẫn hướng dây cho máy cắt dây EDM Japax

Đầu dẫn hướng dây (die guide) cho máy cắt dây EDM Japax là linh kiện tiêu hao quan trọng, bao gồm các loại Upper/Lower (trên/dưới) với mã phổ biến như SSZ1102-SSZ1108 (Φ0.105-Φ0.305mm) cho các dòng máy LS, LSX, LU, LV, LXE, J10, thường có chiều dài 19mm.

Sản phẩm đảm bảo độ chính xác khi cắt, giúp dây molybdenum ổn định, bền bỉ và dễ dàng thay thế.

Đặc điểm kỹ thuật và mã sản phẩm phổ biến:

• Mã sản phẩm chính: SSZ1102, SSZ1103, SSZ1106, SSZ1107, SSZ1108.
• Đường kính dây tương ứng: Φ0.105, Φ0.155, Φ0.205, Φ0.255, Φ0.305.Vị trí: Upper (trên) hoặc Lower (dưới).
• Ứng dụng: Máy cắt dây EDM Japax dòng LS, LSX, LUX, LV, LXE, LXR, LDM, ELVY.
• Kích thước: Chiều dài thông dụng thường là \(19\text{mm}\).

Các loại đầu dẫn hướng Japax:

• J101, J102, ...: Được thiết kế cho các hệ thống máy cắt dây Japax khác nhau, bao gồm loại manual hoặc AF (Auto Feed).
• Chất liệu: Thường làm bằng kim cương nhân tạo hoặc gốm kỹ thuật cao để chống mài mòn tốt.

Việc lựa chọn đúng kích thước đầu dẫn hướng so với đường kính dây cắt là rất quan trọng để duy trì độ chính xác gia công.

Quý khách hàng có nhu cầu mua hàng chất lượng cao - Giá cạnh tranh - Hóa đơn VAT vui lòng liên hệ công ty VCSM Việt nam.

VCSM việt nam tư vấn và hỗ trợ quý khách hàng đặt đúng sản phẩm và nhu cầu công việc.

Đầu dẫn hướng dây cho máy cắt dây EDM Japax

Tấm cách điện
Picture	Code No.	Orignal P/No.	Dimension	Position	Application
	J101	SSZ1102 SSZ1103 SSZ1106 SSZ1107 SSZ1108	Φ0.105 0.155 Φ0.205 Φ0.255 Φ0.305	Upper	LS. LSX. LUX. LV. LXE. LXR. LDM. ELVY Manual / AF type L=19mm
	J102	SSZ2102 SSZ2113 SSZ2106 SSZ2107 SSZ2108	Φ0.105 Φ0.155 Φ0.205 Φ0.255 Φ0.305	Lower	LS. LSX. LUX. LV. LXE. LXR. LDM. ELVY Manual / AF type L=14mm
	J103	SSZ1002 SSZ1013 SSZ1006 SSZ1007 SSZ1008	Φ0.105 Φ0.155 Φ0.205 Φ0.255 Φ0.305	Upper	LS-A. LU3B series Manual type
	J104A	SSZ3002 SSZ3013 SSZ3006 SSZ3007 SSZ3008	Φ0.105 Φ0.155 Φ0.205 Φ0.255 Φ0.305	Lower	LS-A series Manual-float type L=44mm
	J104B	SSZ2002 SSZ2013 SSZ2006 SSZ2007 SSZ2008	Φ0.105 Φ0.155 Φ0.205 Φ0.255 Φ0.305	Lower	LS-A. LU3B series Manual type L=28mm
	J108	SSZ0010	Φ0.105 Φ0.155 Φ0.205 Φ0.255 Φ0.305	Common	Amada / Japax Φ12x6H
