Đầu gá ZEROPOINT ZP-022175

Hệ thống đồ gá máy cắt dây EDM (Wire EDM) là các thiết bị gá kẹp, định vị phôi chính xác cao, giúp tối ưu hóa quy trình gia công tia lửa điện, giảm thời gian thiết lập và tăng năng suất. Các loại phổ biến bao gồm hệ thống gá nhanh System 3R (độ chính xác <0.002mm), Eto, gá đỡ A-ONE, và hệ thống Zero-point cho phép di chuyển phôi giữa các máy.

Đặt mua

Tóm tắt nội dung [Ẩn]

Đầu gá ZEROPOINT ZP-022175

1. Các loại đồ gá phổ biến trên máy cắt dây EDM

Hệ thống Gá kẹp nhanh System 3R: Nổi bật với khả năng di chuyển điện cực/phôi giữa máy xung EDM, cắt dây và phay CNC mà không cần setup lại tọa độ, độ chính xác lặp lại lên đến

Eto kẹp (Vise): Các loại Eto cao cấp (ví dụ: Zero point series C) được thiết kế đặc biệt cho bàn máy EDM, có khả năng tháo lắp nhanh và độ cứng vững cao.

Đồ gá A-ONE: Hệ thống đồ gá chuyên dụng bao gồm các loại gá đỡ, khung kẹp được sử dụng rộng rãi để định vị phôi chính xác, đặc biệt trong các ứng dụng khuôn mẫu phức tạp.

Gá kẹp mô-đun (Modular Fixtures): Các bộ gá kẹp linh hoạt như MKS giúp kẹp giữ đa dạng hình dạng phôi.

Đồ gá điều chỉnh có Nivo cân bằng: Loại đồ gá này (như WPT200 GIN) giúp cân bằng phôi chính xác trước khi gia công.

2. Ưu điểm của hệ thống đồ gá chuyên dụng

Tăng độ chính xác: Định vị phôi ổn định, giảm rung động, giúp đường cắt dây chính xác hơn.

Tiết kiệm thời gian: Hệ thống tháo lắp nhanh (Zero-point) giảm thời gian thiết lập máy xuống mức tối thiểu.

Đồng bộ hóa: Cho phép sử dụng chung gá kẹp giữa các máy công cụ khác nhau, nâng cao năng suất sản xuất.

Gia công phức tạp: Hỗ trợ các góc cắt nghiêng, các chi tiết nhỏ hoặc hình dạng không đối xứng.

3. Lưu ý khi chọn đồ gá EDM

Khả năng dẫn điện: Đồ gá cần đảm bảo kết nối điện tốt để duy trì quá trình gia công tia lửa điện.

Khả năng chống gỉ: Vì EDM dây sử dụng dung dịch điện môi (thường là nước), đồ gá nên làm từ thép không gỉ hoặc vật liệu chống ăn mòn.

Kích thước bàn máy: Lựa chọn đồ gá phù hợp với diện tích bàn máy và phạm vi di chuyển của máy.

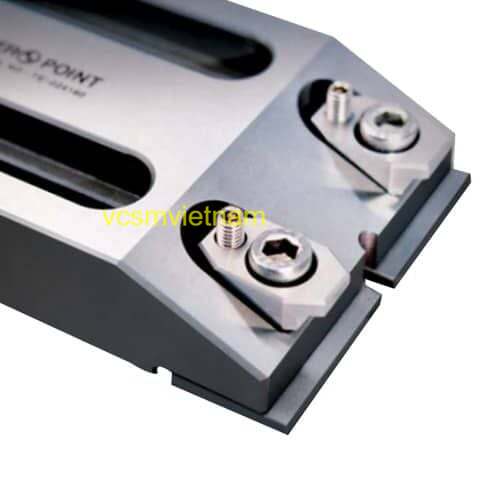

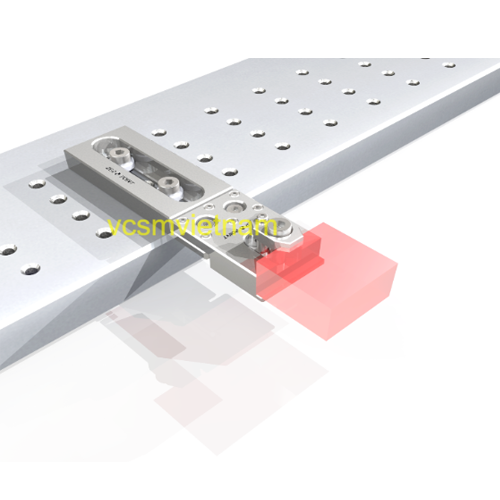

Tấm kẹp phôi trực tiếp Zeropoint cho máy cắt dây EDM

Mã hàng	Mô tả
ZP-022175	Các tính năng: Kẹp phôi theo hướng lên xuống. Sử dụng một, hai hoặc bốn đơn vị đơn vị kẹp, có thể kẹp từ phôi nhỏ đến trung bình. Cấp dưới của phôi là + 5 mm Phạm vi kẹp: Nếu sử dụng một đơn vị: phôi nhỏ tới 3kg Nếu sử dụng hai đơn vị: phôi nhỏ tới 5kg Nếu sử dụng bốn đơn vị: phôi trung bình lên đến 20kg Vật liệu: thép không gỉ
ZP-022177	Các tính năng: Kẹp phôi theo hướng lên xuống. Sử dụng một, hai hoặc bốn đơn vị đơn vị kẹp, có thể kẹp từ phôi nhỏ đến trung bình. Có thể thay đổi chiều cao của trục Z. Cấp dưới của phôi là + 5 mm Phạm vi kẹp: Nếu sử dụng một đơn vị: phôi nhỏ tới 3kg Nếu sử dụng hai đơn vị: phôi nhỏ tới 5kg Nếu sử dụng bốn đơn vị: phôi trung bình lên đến 20kg Vật liệu: thép không gỉ
ZP-024180	Các tính năng: Kẹp phôi theo hướng lên xuống. Sử dụng một, hai hoặc bốn đơn vị đơn vị kẹp, có thể kẹp từ phôi nhỏ đến trung bình. Mức độ gia công của phôi là 0 hoặc + 5 mm Phạm vi kẹp: Nếu sử dụng một đơn vị: phôi nhỏ tới 5kg Nếu sử dụng hai đơn vị: phôi trung bình lên đến 10kg Nếu sử dụng bốn đơn vị: phôi lớn trên 10kg Vật liệu: thép không gỉ
ZP-025300	Các tính năng: Kẹp phôi theo hướng lên xuống. Sử dụng một, hai hoặc bốn đơn vị đơn vị kẹp, có thể kẹp từ phôi nhỏ đến trung bình. Mức độ gia công của phôi là 0 hoặc + 5 mm Phạm vi kẹp: Nếu sử dụng một đơn vị: phôi nhỏ tới 5kg Nếu sử dụng hai đơn vị: phôi trung bình lên đến 10kg Nếu sử dụng bốn đơn vị: phôi lớn trên 10kg Vật liệu: thép không gỉ
