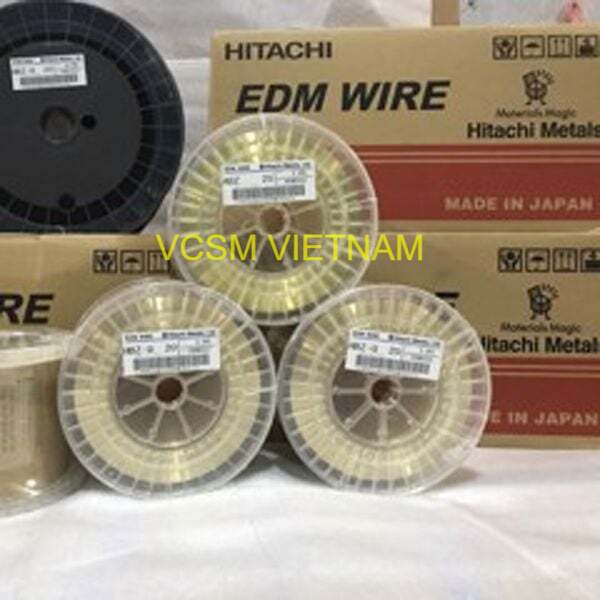

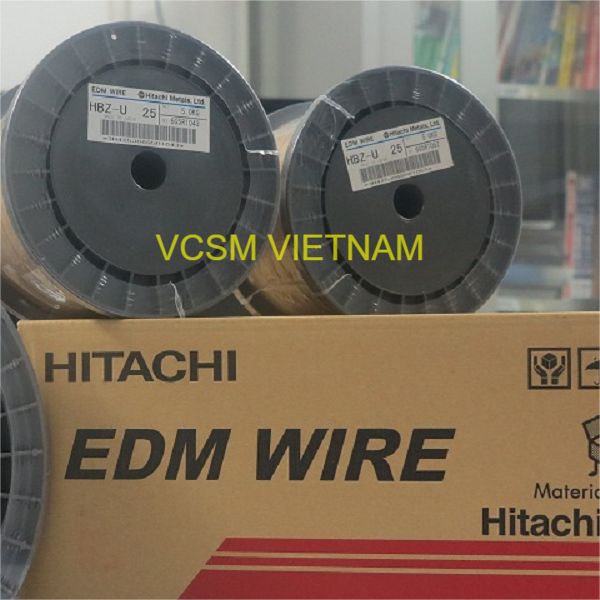

Dây đồng thau HITACHI HBZ-U – Dây cắt EDM chính xác cao

Dây đồng thau HITACHI HBZ-U là dòng dây điện cực chuyên dụng cho máy cắt dây EDM (Wire Electrical Discharge Machining – W-EDM), được phát triển bởi Hitachi Metals – Nhật Bản, hiện thuộc thương hiệu Proterial. Sản phẩm được thiết kế nhằm đáp ứng yêu cầu gia công chính xác, tốc độ cắt cao và khả năng xỏ dây tự động ổn định trên các dòng máy EDM chuyên nghiệp.

Với độ cứng cao, độ thẳng tốt, đường kính đồng đều và chất lượng bề mặt ổn định, dây EDM Hitachi HBZ-U là lựa chọn phù hợp cho các ứng dụng gia công khuôn mẫu, linh kiện chính xác, thép tôi và các chi tiết yêu cầu độ chính xác cao.

Dây đồng thau HITACHI HBZ-U là gì?

Dây HITACHI HBZ-U là dây điện cực bằng đồng thau dùng cho gia công cắt dây EDM. Trong quá trình W-EDM, dây đóng vai trò là điện cực liên tục tạo ra các tia lửa điện giữa dây và phôi. Năng lượng phóng điện làm nóng chảy và bóc tách vật liệu theo đường chạy dao được lập trình.

Dòng HBZ-U được sản xuất với độ cứng cao và độ chính xác kích thước tốt, giúp dây duy trì trạng thái ổn định trong quá trình chạy máy. Đây là yếu tố quan trọng đối với các ứng dụng yêu cầu đường cắt chính xác, bề mặt gia công đẹp và khả năng xỏ dây tự động.

Đặc điểm kỹ thuật nổi bật của dây Hitachi HBZ-U

1. Dây đồng thau độ cứng cao

HITACHI HBZ-U thuộc nhóm dây đồng thau cứng (Hard Type), có độ bền cơ học cao và khả năng duy trì độ thẳng tốt.

Độ cứng của dây giúp hạn chế hiện tượng dây bị cong hoặc biến dạng trong quá trình cấp dây, đặc biệt khi máy vận hành ở tốc độ cao.

2. Độ bền kéo cao

Dây có độ bền kéo lớn, với một số quy cách đường kính nhỏ có thể đạt trên 980 N/mm². Đặc tính này giúp dây chịu được lực căng ổn định trong quá trình cắt.

Độ bền kéo cao cũng góp phần hạn chế hiện tượng đứt dây khi gia công các chi tiết có chiều cao lớn hoặc khi sử dụng chế độ cắt tương đối cao.

3. Đường kính dây chính xác

HITACHI HBZ-U được cung cấp với nhiều đường kính phục vụ các yêu cầu gia công khác nhau như:

• Ø0.10 mm
• Ø0.15 mm
• Ø0.20 mm
• Ø0.25 mm
• Ø0.30 mm

Dung sai đường kính được kiểm soát chặt chẽ, giúp quá trình phóng điện ổn định và hỗ trợ duy trì độ chính xác của khe cắt.

4. Khả năng xỏ dây tự động tốt

Một ưu điểm đáng chú ý của dây HITACHI HBZ-U là độ thẳng và chất lượng bề mặt dây tốt.

Đối với máy cắt dây EDM có chức năng Automatic Wire Threading – AWT, dây có độ thẳng ổn định sẽ hỗ trợ quá trình xỏ dây tự động nhanh và chính xác hơn.

Đây là đặc điểm đặc biệt hữu ích khi gia công liên tục hoặc gia công các chi tiết có nhiều vị trí phải xỏ dây lại.

5. Khả năng cắt ổn định

Thành phần đồng thau với tỷ lệ kẽm được tối ưu giúp dây có khả năng phóng điện và bóc tách vật liệu hiệu quả.

Trong điều kiện máy, phôi, dung dịch điện môi và chế độ EDM được thiết lập phù hợp, dây có thể hỗ trợ:

• Tốc độ cắt cao.
• Khả năng gia công ổn định.
• Đường cắt chính xác.
• Giảm nguy cơ đứt dây.
• Duy trì chất lượng bề mặt gia công.

Ứng dụng của dây EDM HITACHI HBZ-U

Dây đồng thau Hitachi HBZ-U được sử dụng chủ yếu trong gia công cắt dây EDM chính xác.

Một số ứng dụng tiêu biểu gồm:

Gia công khuôn mẫu

Dây EDM được sử dụng rộng rãi để gia công khuôn dập, khuôn ép nhựa, khuôn chính xác và các chi tiết khuôn có hình dạng phức tạp.

Gia công thép đã nhiệt luyện

Cắt dây EDM đặc biệt phù hợp với các loại thép có độ cứng cao sau nhiệt luyện. Phương pháp EDM không tạo lực cắt cơ học đáng kể lên phôi, do đó có thể gia công những vật liệu khó cắt bằng phương pháp cơ khí thông thường.

Gia công chi tiết chính xác

HBZ-U có thể được sử dụng cho các chi tiết cơ khí yêu cầu độ chính xác kích thước cao, khe cắt nhỏ và biên dạng phức tạp.

Gia công các biên dạng phức tạp

Dây EDM có khả năng cắt các đường cong, góc nhỏ, lỗ định hình và biên dạng 2D/3D theo chương trình CNC.

Quy cách dây Hitachi HBZ-U

Các model phổ biến của dây đồng thau HITACHI HBZ-U gồm:

Quy cách thực tế có thể thay đổi tùy đường kính dây, loại dây và yêu cầu của từng dòng máy EDM.

Dây Hitachi HBZ-U dùng cho máy EDM nào?

Dây HITACHI HBZ-U có thể được lựa chọn cho nhiều hệ thống máy cắt dây EDM, tùy theo cấu hình máy và yêu cầu của nhà sản xuất.

Sản phẩm thường được sử dụng trong môi trường gia công của các thương hiệu máy EDM như:

• FANUC
• Makino
• Seibu
• Sodick
• Mitsubishi
• AGIE Charmilles

Khi lựa chọn dây EDM, cần kiểm tra đường kính dây, loại dây, quy cách cuộn, hệ thống xỏ dây tự động và yêu cầu kỹ thuật của từng model máy.

So sánh vai trò của dây đồng thau trong gia công EDM

Trong W-EDM, dây điện cực phải đáp ứng đồng thời nhiều yêu cầu về độ bền cơ học, khả năng dẫn điện, khả năng phóng điện và độ ổn định khi cấp dây.

Dây đồng thau được sử dụng phổ biến nhờ sự cân bằng giữa khả năng dẫn điện, độ bền, khả năng gia công và chi phí.

Đối với các ứng dụng gia công chính xác, việc sử dụng dây có đường kính ổn định và chất lượng bề mặt tốt sẽ góp phần giảm biến động trong quá trình phóng điện và nâng cao tính ổn định của quá trình cắt.

Hướng dẫn lựa chọn dây Hitachi HBZ-U

Để lựa chọn đúng dây EDM, khách hàng nên xác định:

1. Model máy EDM:
Xác định thương hiệu và model máy cắt dây đang sử dụng.

2. Đường kính dây:
Lựa chọn Ø0.10, Ø0.15, Ø0.20, Ø0.25 mm hoặc kích thước phù hợp với máy và yêu cầu gia công.

3. Yêu cầu độ chính xác:
Với chi tiết nhỏ, biên dạng phức tạp hoặc yêu cầu dung sai cao, cần lựa chọn dây có chất lượng và độ ổn định phù hợp.

4. Quy cách đóng gói:
Lựa chọn cuộn 3 kg, 5 kg hoặc quy cách lớn tùy theo sản lượng gia công.

5. Loại bề mặt dây:
Cần xác định loại dây phù hợp với hệ thống cấp dây và điều kiện vận hành của máy EDM.

Mua dây đồng thau HITACHI HBZ-U tại VCSM Việt Nam

VCSM Việt Nam cung cấp dây đồng thau HITACHI HBZ-U phục vụ các nhu cầu gia công khuôn mẫu và cơ khí chính xác.

Sản phẩm có nhiều lựa chọn về đường kính, model và quy cách đóng gói, đáp ứng nhu cầu sử dụng cho nhiều dòng máy cắt dây EDM.

VCSM Việt Nam hỗ trợ khách hàng kiểm tra model máy, đường kính dây, quy cách cuộn và nhu cầu gia công để lựa chọn sản phẩm phù hợp, hạn chế tình trạng đặt sai dây hoặc không tương thích với hệ thống cấp dây của máy.
