Mâm cặp điện cực cho máy gia công kim loại ZRS-421112

Liên hệ

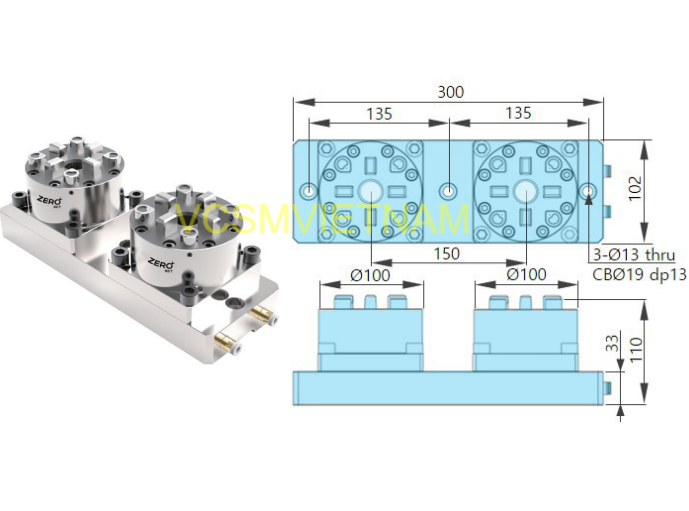

Mâm cặp điện cực cho máy gia công kim loại ZRS-421112

Mâm cặp điện cực (electrode chuck) dòng ZRS là các thiết bị kẹp chuẩn xác cao, thường được thiết kế để tương thích với các hệ thống gá đặt nhanh như EROWA hoặc System 3R, sử dụng phổ biến trong máy gia công xung điện (EDM) và trung tâm gia công CNC.

Đặt mua

Tóm tắt nội dung [Ẩn]

Mâm cặp điện cực cho máy gia công kim loại ZRS-421112

Các dòng mâm cặp điện cực ZRS phổ biến

Các sản phẩm này thường được phân loại theo số lượng vị trí kẹp (multi-chuck) và cơ chế vận hành (tự động hoặc thủ công).

ZRS-321114 (ITS Chuck 4 in 1): Theo nhà phân phối AZCOM, đây là loại mâm cặp 4 vị trí, làm từ thép không gỉ cao cấp (độ cứng HRC 57-60). Thiết kế tích hợp chức năng làm sạch bằng khí (air cleaning), lực kẹp đạt 10.000N và trọng lượng khoảng 37,43kg.
ZRS-321112 (ITS Chuck 2 in 1): Một phiên bản nhỏ hơn với 2 vị trí kẹp, lực kẹp 6.000N mỗi mâm, chuyên dùng cho gia công điện cực trên máy phay hoặc trung tâm EDM.
ZRS-321131: Theo dữ liệu từ azcom.com.vn, model này có kích thước nhỏ gọn (80 x 80 x 52.5mm), lực kẹp 6.000N, phù hợp cho các không gian gia công hạn chế.
ZRS-421113 (Pneumatic Chuck): Theo Alif Engineers, đây là dòng mâm cặp khí nén tương thích với tiêu chuẩn System 3R, có 4 chấu kẹp, được làm từ thép không gỉ đặc biệt (HRC 57-61) để chống ăn mòn trong môi trường dung dịch điện ly.

Phụ kiện đi kèm hệ thống ZRS

Để hệ thống mâm cặp hoạt động đồng bộ, các linh kiện phụ trợ sau thường được sử dụng:

Đuôi rút (Chucking Spigot) ZRS-422112: Được dùng để kết nối đầu kẹp điện cực với mâm cặp. Sản phẩm này làm từ thép không gỉ 420 (độ cứng HRC 48-52), giúp đảm bảo độ chính xác lặp lại khi thay đổi điện cực.

ZRS-322112: Một loại chốt rút (spigot) hỗ trợ tính năng xối rửa (flushing), tương thích hoàn toàn với mã hiệu ER-015465 của EROWA, chuyên dùng trong máy EDM.

Đặc điểm kỹ thuật chung

Theo đánh giá từ người dùng trên các sàn thương mại như AliExpress, các dòng mâm cặp tương thích EROWA/System 3R như ZRS được đánh giá cao về độ bền và tính kinh tế.

Vật liệu: Thường sử dụng thép không gỉ (Inox) để tránh rỉ sét do tiếp xúc liên tục với chất lỏng gia công.

Độ chính xác: Thiết kế giúp giảm thiểu sai số đồng tâm, tuy nhiên chuyên gia khuyên nên vệ sinh sạch ba-via trên điện cực trước khi kẹp để đạt kết quả tốt nhất.

Vận hành: Sử dụng áp suất khí nén chuẩn 6 bar để đóng/mở cơ chế kẹp tự động.
