Tấm dẫn điện (Power Feed Contact) cho máy cắt dây EDM FANUC

Tấm dẫn điện (Power Feed Contact) cho máy cắt dây EDM FANUC là linh kiện quan trọng trong hệ thống cấp điện của máy cắt dây EDM. Bộ phận này tiếp xúc với dây điện cực, có nhiệm vụ truyền dòng điện đến dây trong quá trình gia công, giúp duy trì quá trình phóng điện ổn định giữa dây và phôi.

Sau thời gian sử dụng, bề mặt tiếp xúc của Power Feed Contact có thể bị mòn hoặc ảnh hưởng bởi quá trình phóng điện và môi trường gia công. Việc kiểm tra, thay thế tấm dẫn điện máy EDM FANUC đúng model và mã linh kiện giúp duy trì khả năng tiếp điện và hỗ trợ quá trình gia công ổn định.

Thông tin sản phẩm

Tấm dẫn điện Power Feed Contact FANUC là gì?

Trong máy cắt dây EDM, dây điện cực cần được cấp điện để tạo ra quá trình phóng điện với phôi. Power Feed Contact là bộ phận tiếp xúc điện trong hệ thống cấp điện, giúp truyền dòng điện đến dây điện cực trong quá trình gia công.

Tùy theo model máy FANUC, Power Feed Contact có thể có thiết kế, kích thước và vị trí lắp đặt khác nhau. Các dòng linh kiện trên thị trường được phân loại theo mã OEM và model máy; ví dụ một số mã được sử dụng cho máy FANUC gồm A97L-0001-0664, A97L-0126-0001, A290-8008-X107, A290-8032-Z882, A290-8101-X750 và A290-8110-X750.

Vì vậy, khi thay thế tấm dẫn điện FANUC, cần xác định đúng model và mã linh kiện thay vì chỉ lựa chọn theo hình dạng bên ngoài.

Chức năng của tấm dẫn điện máy EDM FANUC

Power Feed Contact có vai trò quan trọng trong hệ thống điện của máy cắt dây EDM:

• Tiếp xúc với dây điện cực.

• Truyền dòng điện đến dây điện cực.
• Hỗ trợ duy trì đường cấp điện ổn định.
• Hỗ trợ quá trình phóng điện giữa dây và phôi.
• Góp phần duy trì điều kiện gia công ổn định.
• Giúp hệ thống cấp điện hoạt động đúng chức năng.

Đối với máy cắt dây EDM, chất lượng tiếp xúc điện có ảnh hưởng trực tiếp đến quá trình phóng điện và hiệu quả gia công.

Đặc điểm của Power Feed Contact FANUC

Khả năng tiếp điện ổn định

Bề mặt tiếp xúc của Power Feed Contact được thiết kế để tiếp xúc với dây điện cực và truyền dòng điện trong quá trình cắt.

Độ chính xác kích thước

Tấm dẫn điện cần có kích thước phù hợp với vị trí lắp đặt và cụm cấp điện của từng model máy FANUC.

Làm việc trong môi trường EDM

Linh kiện hoạt động trong môi trường có nước gia công, cặn kim loại và quá trình phóng điện liên tục. Vì vậy, tình trạng bề mặt tiếp xúc cần được kiểm tra định kỳ.

Có nhiều loại theo model máy

Power Feed Contact FANUC không chỉ có một kích thước duy nhất. Ví dụ, mã A290-8101-X750 được liệt kê với kích thước khoảng 2,8 × 7,7 × 23 mm cho một số dòng α-A, α-B, trong khi mã A290-8110-X750 có kích thước khoảng 4 × 12 × 30 mm và được sử dụng cho một số dòng α-C, iA, iB, iC, iD.

Khi nào cần thay tấm dẫn điện FANUC?

Tấm dẫn điện là linh kiện tiếp xúc và truyền điện trong quá trình gia công nên có thể bị hao mòn theo thời gian. Cần kiểm tra khi xuất hiện các dấu hiệu:

• Bề mặt tiếp xúc bị mòn.

• Tấm dẫn điện bị cháy hoặc biến dạng.
• Tiếp xúc với dây điện cực không ổn định.
• Quá trình phóng điện có dấu hiệu bất thường.
• Máy xuất hiện hiện tượng gia công không ổn định.
• Chất lượng đường cắt thay đổi.
• Linh kiện bị nứt, gãy hoặc hư hỏng.
• Đã sử dụng trong thời gian dài và đến chu kỳ bảo dưỡng.

Khi thay thế, nên kiểm tra đồng thời dây điện cực, cụm dẫn dây và các bộ phận tiếp xúc liên quan.

Lợi ích khi sử dụng Power Feed Contact đúng model

Sử dụng tấm dẫn điện cho máy cắt dây EDM FANUC đúng model giúp:

• Đảm bảo khả năng tiếp xúc điện.

• Hỗ trợ truyền điện ổn định đến dây điện cực.
• Hỗ trợ quá trình phóng điện EDM.
• Duy trì sự ổn định của quá trình gia công.
• Hạn chế các vấn đề phát sinh do tiếp xúc điện kém.
• Đảm bảo khả năng lắp đặt chính xác.
• Giảm thời gian dừng máy khi thay thế linh kiện.

Các mã Power Feed Contact FANUC phổ biến

Tùy dòng máy và vị trí sử dụng, Power Feed Contact FANUC có nhiều mã khác nhau. Một số mã thường được tham khảo gồm:

Thông số thực tế cần được đối chiếu theo model máy và mã linh kiện trước khi đặt hàng.

Cách lựa chọn tấm dẫn điện cho máy cắt dây EDM FANUC

Để lựa chọn đúng Power Feed Contact, nên cung cấp đầy đủ thông tin:

1. Model máy FANUC

Xác định chính xác model máy đang sử dụng, ví dụ các dòng α hoặc các dòng FANUC Wire EDM khác.

2. Mã OEM

Mã OEM là thông tin quan trọng để xác định chính xác linh kiện. Một số mã có thể có hình dạng gần giống nhau nhưng kích thước và ứng dụng khác nhau.

3. Vị trí lắp đặt

Xác định tấm dẫn điện được sử dụng ở vị trí trên, dưới hoặc vị trí cụ thể của cụm cấp điện.

4. Kích thước

Nếu không có mã linh kiện, nên đo đường kính, chiều dài, chiều rộng và độ dày của tấm dẫn điện cũ.

5. Hình ảnh thực tế

Hình ảnh linh kiện cũ và vị trí lắp đặt giúp xác định loại Power Feed Contact nhanh và chính xác hơn.

Ứng dụng của tấm dẫn điện FANUC

Tấm dẫn điện Power Feed Contact FANUC được sử dụng trong các hệ thống máy cắt dây EDM phục vụ:

• Gia công khuôn mẫu.

• Gia công khuôn dập.
• Gia công chi tiết cơ khí chính xác.
• Gia công vật liệu có độ cứng cao.
• Sản xuất linh kiện cơ khí.
• Gia công chi tiết có yêu cầu dung sai cao.
• Các xưởng sản xuất sử dụng máy Wire EDM FANUC.

Mua tấm dẫn điện (Power Feed Contact) cho máy cắt dây EDM FANUC

Nếu bạn đang cần tấm dẫn điện cho máy cắt dây EDM FANUC, hãy cung cấp model máy, mã OEM, kích thước hoặc hình ảnh linh kiện cũ.

Việc xác định đúng thông tin giúp lựa chọn Power Feed Contact phù hợp với vị trí lắp đặt và hệ thống cấp điện của máy.

Ngoài tấm dẫn điện FANUC, có thể tham khảo thêm các loại phụ kiện và linh kiện máy cắt dây EDM như:

• Đầu dẫn hướng dây (Die Guide).

• Nắp chụp nước.
• Tấm cách điện bằng gốm.
• Lọc EDM.
• Pulley.
• Linh kiện cụm dẫn dây.
• Các phụ tùng thay thế máy Wire EDM.

Liên hệ để được tư vấn và báo giá tấm dẫn điện (Power Feed Contact) cho máy cắt dây EDM FANUC.

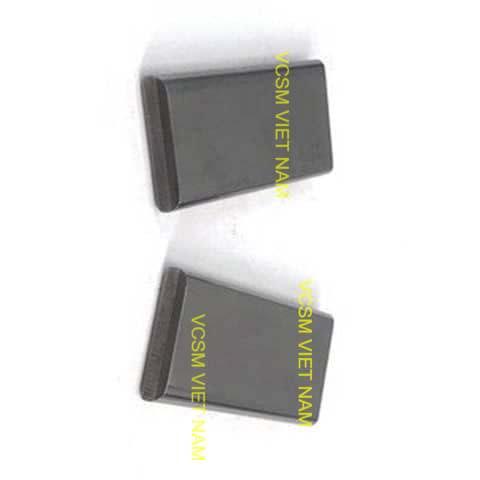

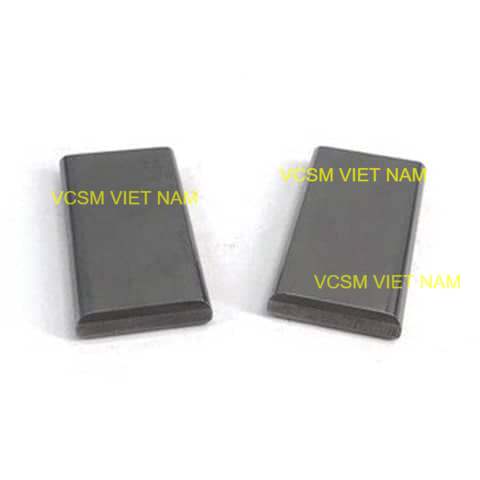

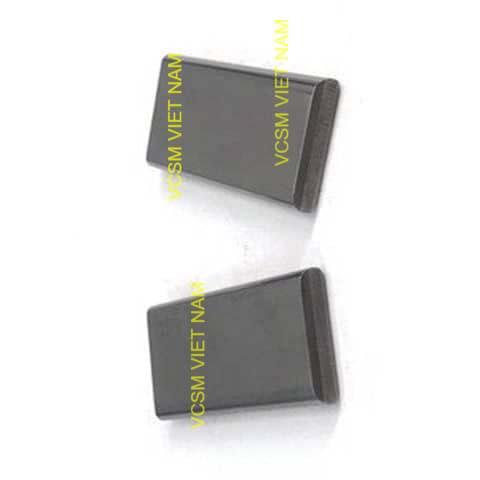

 Tấm dẫn điện cho máy cắt dây EDM Fanuc

Tấm dẫn điện
Picture	Code No.	Orignal P/No.	Dimension	Position	Application
	F001	A97L-0001-0664	Φ25xΦ9×10	Lower	O. P. Q. R. T. V. W1.2.3.4 series AWF type
	F002	A97L-0126-0001	Φ16xΦ6×6.3	Common	O. P. Q. R. T. V. W1.2.3.4 series Manual type
	F003	A290-8008-X107	Φ8xΦ4×10	Common	K. l. N. M series
	F004	A290-8032-Z882	Φ16xΦ6×6.3	Common	W1.2.3.4 series AWF type
	F005	A290-8101-X750	2.8×7.7×23	Common	α-0A. 1A. 0B. 1B series Manual & AWF type
	F006	A290-8110-X750	4x12x30	Common	α-C. iA. iB series Manual & AWF type
	F006-1	A290-8110-X750	4x12x23	Common	α-C. iA. iB series Manual & AWF type
	F006-2	A290-8110-X750	3x12x30	Common	α-0B. 0C series Manual & AWF type>
	F007	A290-8048-X759	Φ15xΦ6x6H	Upper	W-0 series
