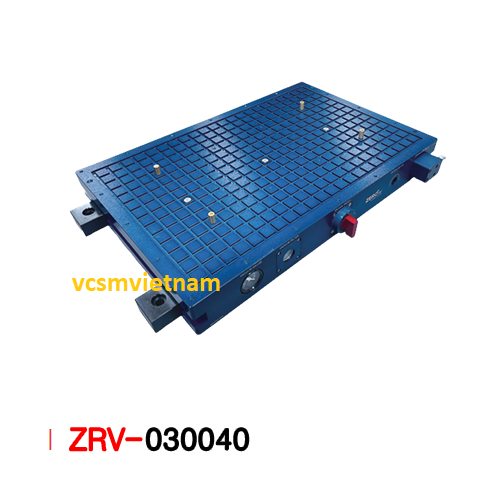

Bàn hút chân không ZRV-030040

Bàn hút chân không ZRV-030040 (thường được gọi là dòng Zerovac ZRV) là một thiết bị gá kẹp phôi bằng lực hút chân không, chuyên dùng cho các máy CNC để gia công các chi tiết mỏng, nhỏ hoặc vật liệu khó kẹp bằng ê-tô thông thường.

Đặt mua

Tóm tắt nội dung [Ẩn]

Bàn hút chân không ZRV-030040

Dưới đây là các thông số kỹ thuật và đặc điểm chi tiết của dòng sản phẩm này:

Thông số kỹ thuật cơ bản

Dựa trên mã sản phẩm ZRV-030040, các thông số thường gặp bao gồm:

Kích thước bàn (W x L): 300mm x 400mm.

Vật liệu thân: Hợp kim nhôm cao cấp (thường là Aluminum 6061-T6) giúp bàn có độ cứng cao và chống ăn mòn.

Đường kính lỗ hút: Thường là 12mm.

Số lượng lỗ hút: Khoảng 252 lỗ (tùy thuộc vào thiết kế lưới cụ thể của nhà sản xuất).

Trọng lượng: Khoảng 13kg – 15kg.

Đặc điểm nổi bật

Thiết kế đa điểm: Cho phép hút giữ phôi tại nhiều vị trí khác nhau trên bề mặt bàn, phù hợp cho cả phôi có hình dạng phức tạp.

Gia công 5 mặt: Do không sử dụng mỏ kẹp hay ê-tô bên hông, người dùng có thể gia công toàn bộ các mặt của phôi (trừ mặt đáy tiếp xúc với bàn) trong một lần gá.

Bảo vệ bề mặt phôi: Lực hút chân không giúp giữ phôi chắc chắn mà không để lại vết hằn hay làm biến dạng các vật liệu mỏng, mềm.

Tính linh hoạt: Có thể kết hợp với các tấm lót cao su (mat) để cho phép phay thủng phôi mà không làm hỏng bề mặt bàn nhôm bên dưới.

Ứng dụng phổ biến

Gia công phay CNC các tấm nhôm mỏng, nhựa, gỗ hoặc bảng mạch điện tử (PCB).

Sử dụng trong các ngành công nghiệp phụ trợ, sản xuất linh kiện điện tử đòi hỏi độ chính xác cao và không được trầy xước bề mặt.

Mã sản phẩm	Kích thước			Tiêu thụ không khí [NI / min]	Lưu lượng hút tối đa [NI / min]	Áp suất chân không tối đa [kpa]	Trọng lượng [kg]
Mã sản phẩm	B (mm)	L (mm)	H (mm)	Tiêu thụ không khí [NI / min]	Lưu lượng hút tối đa [NI / min]	Áp suất chân không tối đa [kpa]	Trọng lượng [kg]
ZRV-030040	300	400	70	110	350	92 (Nominal: 72~85)	14
ZRV-040060	400	600	70	220	700		29
ZRV-040080	400	800	70	220	700		39
ZRV-050080	500	800	70	220	700		48
ZRV-060100	600	1000	70	220	700		70
ZRV-xxxxxx	Theo yêu cầu
