Đầu dẫn hướng dây cho máy cắt dây EDM Brother

Đầu dẫn hướng dây cho máy cắt dây EDM Brother

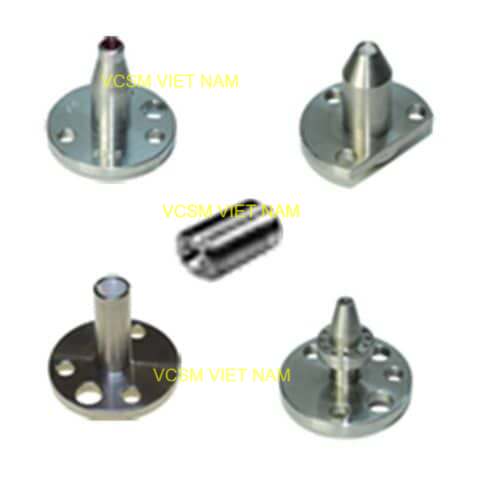

Đầu dẫn hướng dây (Wire Guide) cho máy cắt dây EDM Brother, bao gồm các dòng HS-100, HS-300, 500, được làm từ vật liệu siêu cứng như kim cương (PCD) hoặc gốm kỹ thuật, giúp định hướng chính xác và giảm rung dây. Các model phổ biến bao gồm B100 (630745000), B101 (632267020) và B102, với kích thước lỗ đa dạng từ \(\Phi 0.20\) đến \(\Phi 0.305\text{mm}\) cho vị trí trên/dưới 1.

Các loại đầu dẫn hướng dây Brother phổ biến:

• Dòng B100 (630745000, 630769000, 630787000): Thường dùng cho dòng máy Brother HS-100, ứng dụng cho các kích thước dây \(\Phi 0.205,\Phi 0.255,\Phi 0.305\).
• Dòng B101 (632267020, 632267025, 632267030): Dùng cho dòng HS-300, 350, 500 với kích thước \(\Phi 0.20,\Phi 0.25,\Phi 0.30\).
• Dòng B102 (632989000, 632990000, 632991000): Các tùy chọn thay thế khác cho hệ thống Brother.

Đặc điểm nổi bật:

• Chất liệu: Kim cương/Ruby/Ceramic, giúp chịu mài mòn, độ bền cao, tuổi thọ lâu dài.
• Ứng dụng: Đảm bảo độ chính xác của đường cắt, giảm thiểu rung và cong vênh dây.
• Lắp đặt: Vị trí lắp đặt chủ yếu là đầu trên (Upper) và dưới (Lower) 1 3.

Để đạt hiệu quả tốt nhất, cần chọn đúng kích thước đầu dẫn hướng phù hợp với đường kính dây cắt (0.15, 0.20, 0.25, 0.30 mm)

Đầu dẫn hướng dây cho máy cắt dây EDM Brother

Đầu dẫn dây
Picture	Code No.	Orignal P/No.	Dimension	Position	Application
	B100	630745000 630769000 630787000	Φ0.205 Φ0.255 Φ0.305	Lower	HS-100 series
	B101	632267020 632267025 632267030	Φ0.20 Φ0.25 Φ0.30	Common	HS-300. 350. 500 series OD19.5x19mmL
	B102	632989000 632990000 632991000	Φ0.20 Φ0.25 Φ0.30	Upper	HS-3100. 3600. 50A series AWT type OD26x19mmL
	B103	632992000 632993000 632994000	Φ0.20 Φ0.25 Φ0.30	Lower	HS-3100. 3600. 50A series AWT type OD26x19mmL
	B104	632986000 632987000 632988000	Φ0.20 Φ0.25 Φ0.30	Common	HS-3100. 3600. 50A series Manual type OD19.5x19mmL
