Phụ Kiện Khác Cho Máy Cắt Dây EDM Brother Chính Hãng

Phụ kiện khác cho máy cắt dây EDM Brother là nhóm linh kiện và vật tư hỗ trợ quan trọng, giúp máy hoạt động ổn định, duy trì độ chính xác gia công và nâng cao tuổi thọ các bộ phận cơ khí. Trong quá trình vận hành máy cắt dây EDM Brother, các chi tiết như pulley dẫn dây, con lăn, vòng bi, bộ cách điện ceramic, bộ làm sạch dây và các linh kiện dẫn hướng có thể bị hao mòn theo thời gian và cần được kiểm tra, thay thế định kỳ.

Với các dòng máy Brother như HS-300, HS-350, việc lựa chọn đúng phụ kiện theo model, mã linh kiện và kích thước là yếu tố quan trọng để đảm bảo khả năng lắp đặt và độ chính xác khi gia công.

Phụ kiện máy cắt dây EDM Brother gồm những gì?

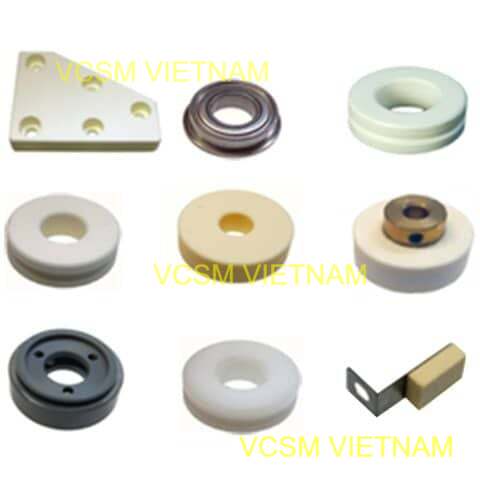

Tùy theo model máy và vị trí lắp đặt, phụ kiện EDM Brother có thể bao gồm nhiều nhóm linh kiện khác nhau:

• Ceramic isolator: Bộ cách điện bằng gốm, giúp cách ly và bảo vệ các vị trí cần cách điện.

• Guide pulley: Pulley dẫn hướng dây, giúp dây cắt di chuyển ổn định và hạn chế rung.
• Ceramic guide pulley: Pulley dẫn dây bằng ceramic, có khả năng chống mài mòn tốt.
• Bearing: Vòng bi sử dụng cho cụm pulley và cơ cấu chuyển động.
• Pinch roller: Con lăn ép dây, hỗ trợ quá trình dẫn và điều khiển dây cắt.
• Capstan roller: Con lăn dẫn động dây trong hệ thống wire EDM.
• Feed roller: Con lăn cấp dây, đảm bảo dây được đưa qua hệ thống ổn định.
• Wire cleaner: Bộ phận làm sạch dây, giúp loại bỏ bụi bẩn và cặn bám trên dây EDM.

Các linh kiện này có vai trò liên kết với hệ thống dẫn dây, cấp dây và chuyển động của máy, từ đó góp phần duy trì độ ổn định của quá trình gia công.

Pulley dẫn hướng dây EDM Brother

Pulley dẫn hướng dây là một trong những linh kiện quan trọng của máy cắt dây EDM Brother. Pulley giúp định hướng dây EDM trong quá trình di chuyển, hạn chế hiện tượng lệch dây, rung dây hoặc ma sát không cần thiết.

Đối với dòng Brother HS-300, có thể sử dụng các loại pulley dẫn hướng bằng nhựa hoặc ceramic tùy theo yêu cầu và vị trí lắp đặt.

Các mã pulley phổ biến

• B401: Pulley dẫn hướng bằng nhựa, kích thước Φ23 × Φ12 × 10 mm.

• B401C: Pulley dẫn hướng bằng ceramic, kích thước Φ23 × Φ12 × 10 mm.
• B401-1: Pulley dẫn hướng bằng nhựa, kích thước Φ30 × Φ12 × 10 mm.
• B401-1C: Pulley dẫn hướng bằng ceramic, kích thước Φ30 × Φ12 × 10 mm.

Pulley ceramic có khả năng chống mài mòn tốt, phù hợp với những vị trí yêu cầu độ ổn định và độ bền cao trong quá trình vận hành.

Vòng bi và con lăn cho máy Brother EDM

Vòng bi và con lăn là các chi tiết chịu chuyển động liên tục trong hệ thống dẫn dây. Khi vòng bi bị mòn hoặc con lăn hoạt động không ổn định, dây EDM có thể bị rung, lệch hướng hoặc ảnh hưởng đến chất lượng đường cắt.

Một số linh kiện phổ biến gồm:

• B402: Vòng bi SSLF1260ZZ, sử dụng cho cụm B401 và B401C.

• B403: Pinch roller Φ40 × Φ12 × 12 mm.
• B404: Capstan roller Φ40 × Φ8 × 25 mm.
• B405: Feed roller Φ50 × Φ40 × 12,5 mm, không bao gồm nắp nhựa.
• B405S: Feed roller Φ50 × Φ40 × 12,5 mm, bộ hoàn chỉnh có nắp nhựa.

Khi thay thế con lăn hoặc vòng bi, cần kiểm tra chính xác mã linh kiện, kích thước và model máy Brother để tránh tình trạng lắp sai hoặc không đảm bảo độ đồng tâm.

Bộ cách điện Ceramic Isolator Brother

Ceramic isolator là linh kiện cách điện được sử dụng tại các vị trí cần hạn chế truyền điện giữa các bộ phận của máy EDM.

Mã B301 – P/N 632284000 được sử dụng cho dòng Brother HS-300, vị trí Lower và có vật liệu ceramic isolator.

Gốm kỹ thuật có đặc tính cách điện tốt và khả năng chịu môi trường gia công EDM, giúp duy trì sự ổn định của hệ thống trong quá trình hoạt động.

Bộ làm sạch dây EDM Brother

Trong quá trình cắt dây EDM, dây điện cực có thể bám bụi, cặn gia công hoặc các chất bẩn phát sinh trong vùng gia công. Bộ phận làm sạch dây giúp hỗ trợ loại bỏ các chất bám trên dây trước khi dây tiếp tục đi qua hệ thống.

B407 – P/N 634207001 là bộ phận Wire Cleaner A, sử dụng cho các dòng Brother HS-300 và HS-350.

Việc kiểm tra bộ làm sạch dây định kỳ giúp hạn chế bụi bẩn tích tụ và góp phần duy trì chuyển động ổn định của dây EDM.

Bảng mã phụ kiện máy cắt dây EDM Brother

Khi nào cần thay phụ kiện EDM Brother?

Nên kiểm tra và thay thế phụ kiện khi xuất hiện một hoặc nhiều dấu hiệu sau:

• Dây EDM bị rung hoặc chạy không ổn định.

• Đường cắt xuất hiện sai số hoặc chất lượng bề mặt giảm.
• Pulley phát ra tiếng ồn hoặc có dấu hiệu kẹt.
• Vòng bi bị rơ, quay không trơn hoặc phát sinh tiếng động bất thường.
• Con lăn bị mòn, xước hoặc biến dạng.
• Bộ làm sạch dây bị bẩn hoặc giảm khả năng làm sạch.
• Ceramic isolator bị nứt, mẻ hoặc suy giảm khả năng cách điện.

Thay thế đúng linh kiện giúp giảm nguy cơ phát sinh lỗi trong quá trình gia công và hạn chế thời gian máy phải dừng để sửa chữa.

Lưu ý khi lựa chọn phụ kiện máy cắt dây EDM Brother

Không nên chỉ dựa vào tên máy để lựa chọn phụ kiện. Người mua nên cung cấp model máy, mã linh kiện cũ, Original P/No., kích thước và hình ảnh thực tế để đối chiếu trước khi đặt hàng.

Đặc biệt với các linh kiện như pulley, bearing, roller và ceramic guide, sai khác nhỏ về kích thước có thể ảnh hưởng đến khả năng lắp đặt và chuyển động của dây.

VCSM VIETNAM – Cung cấp phụ kiện máy EDM

VCSMVIETNAM cung cấp các loại phụ kiện máy cắt dây EDM Brother, linh kiện EDM và vật tư phục vụ gia công khuôn chính xác. Sản phẩm có nhiều mã linh kiện dành cho các dòng máy Brother và các thương hiệu EDM phổ biến khác.

Phụ kiện khác cho máy cắt dây EDM Brother



Phụ kiện khác
Picture	Code No.	Orignal P/No.	Dimension	Position	Application
	B301	632284000		Lower	HS-300 series Material : Ceramic isolator
	B401	632269000	Φ23xΦ12×10	Pulley	HS-300 series Plastic guide pulley
	B401C	632269000	Φ23xΦ12×10	Pulley	HS-300 series Ceramic guide pulley
	B401-1	632269000	Φ30xΦ12×10	Pulley	HS-300 series Plastic guide pulley
	B401-1C	632269000	Φ30xΦ12×10	Pulley	HS-300 series Ceramic guide pulley
	B402	533532001	SSLF1260ZZ	Bearing	HS-300. 350 series For B401 & B401C SSLF1260ZZ
	B403		Φ40xΦ12×12	Roller	HS-300. 350 series Pinch roller
	B404		Φ40xΦ8×25	Roller	HS-300. 350 series Capstan roller
	B405	634637001	Φ50xΦ40×12.5	Roller	HS-300. 350 series Feed roller withoutplasticcap
	B405S	634637001	Φ50xΦ40×12.5	Roller	HS-300. 350 series Feed roller set withplasticcap
	B407	634207001		Felt pad	HS-300. 350 series Wire cleaner A
