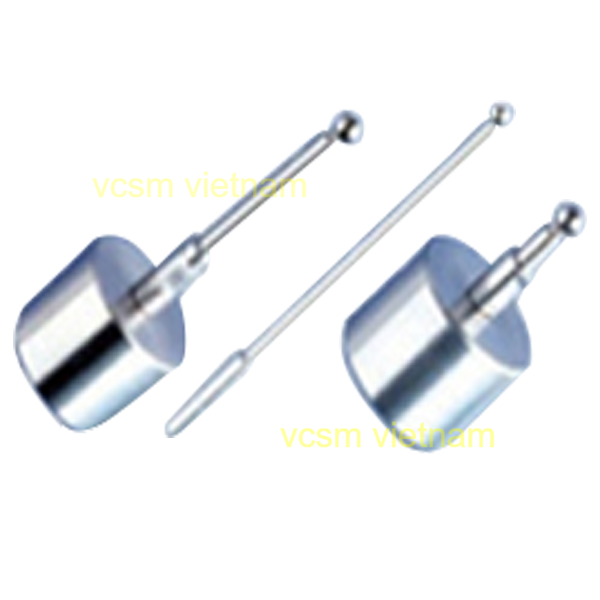

Đầu đo căn chuẩn cho máy EDM Sodick là phụ kiện đo tiếp xúc chuyên dụng, được sử dụng để xác định chính xác vị trí phôi, điện cực và các điểm chuẩn trên máy gia công EDM. Việc sử dụng đầu đo phù hợp giúp quá trình căn chỉnh nhanh chóng, hạn chế sai số khi gá đặt và hỗ trợ nâng cao độ chính xác gia công.
Tóm tắt nội dung [Ẩn]
Đầu đo căn chuẩn cho máy EDM Sodick là phụ kiện đo tiếp xúc chuyên dụng, được sử dụng để xác định chính xác vị trí phôi, điện cực và các điểm chuẩn trên máy gia công EDM. Việc sử dụng đầu đo phù hợp giúp quá trình căn chỉnh nhanh chóng, hạn chế sai số khi gá đặt và hỗ trợ nâng cao độ chính xác gia công.
Đầu đo tiếp xúc Sodick có nhiều kích thước khác nhau, phổ biến với đường kính 5 mm và 10 mm, chiều dài từ 22 mm đến 100 mm. Tùy theo điều kiện sử dụng, khách hàng có thể lựa chọn loại có đế từ hoặc không có đế từ.
Đầu đo căn chuẩn EDM, hay còn gọi là touch probe, là dụng cụ dùng để xác định vị trí tương đối giữa đầu đo với phôi hoặc điện cực. Trong quá trình vận hành máy EDM, đầu đo hỗ trợ người sử dụng thiết lập điểm chuẩn trước khi tiến hành gia công.
Đối với các công việc gia công khuôn mẫu và cơ khí chính xác, việc xác định đúng vị trí phôi có ý nghĩa quan trọng đối với độ chính xác của toàn bộ chương trình gia công.
Đầu đo Sodick được thiết kế với nhiều quy cách để đáp ứng các nhu cầu đo và căn chỉnh khác nhau trên máy EDM.
Loại đầu đo này được trang bị đế từ, cho phép cố định nhanh trên các bề mặt vật liệu có tính từ. Ưu điểm của loại này là thao tác lắp đặt thuận tiện và dễ dàng thay đổi vị trí khi cần căn chỉnh.
Đầu đo có đế từ phù hợp với các ứng dụng cần thực hiện thao tác đo nhanh trên bàn máy hoặc phôi có khả năng hút nam châm.
Đầu đo không có đế từ phù hợp với những trường hợp không cần sử dụng lực từ để cố định hoặc khi điều kiện gá đặt yêu cầu phương pháp cố định khác.
Loại này có nhiều kích thước tương tự dòng đầu đo có đế từ, giúp người dùng dễ dàng lựa chọn theo yêu cầu gia công.
| Tên hàng | Kích thước φ × L (mm) | Thông số | Mã hàng |
|---|---|---|---|
| Đầu đo tiếp xúc | 5 × 22 | Có đế từ | 3570441 |
| Đầu đo tiếp xúc | 5 × 50 | Có đế từ | 3570443 |
| Đầu đo tiếp xúc | 5 × 100 | Có đế từ | 3570874 |
| Đầu đo tiếp xúc | 10 × 22 | Có đế từ | 3571070 |
| Đầu đo tiếp xúc | 10 × 50 | Có đế từ | 3571072 |
| Đầu đo tiếp xúc | 10 × 100 | Có đế từ | 3571074 |
| Đầu đo tiếp xúc | 5 × 22 | Không có đế từ | 3570307 |
| Đầu đo tiếp xúc | 5 × 50 | Không có đế từ | 3570255 |
| Đầu đo tiếp xúc | 5 × 100 | Không có đế từ | 3570017 |
| Đầu đo tiếp xúc | 10 × 22 | Không có đế từ | 210640 |
| Đầu đo tiếp xúc | 10 × 50 | Không có đế từ | 3571071 |
| Đầu đo tiếp xúc | 10 × 100 | Không có đế từ | 3571073 |
Đầu đo tiếp xúc EDM Sodick được sử dụng trong nhiều công đoạn chuẩn bị và căn chỉnh trước khi gia công, đặc biệt trong gia công khuôn mẫu và cơ khí chính xác.
Một số ứng dụng phổ biến:
Đầu đo tiếp xúc giúp người vận hành xác định điểm chuẩn chính xác hơn so với phương pháp căn chỉnh thủ công thông thường.
Các kích thước 5 × 22 mm, 5 × 50 mm, 5 × 100 mm, 10 × 22 mm, 10 × 50 mm và 10 × 100 mm đáp ứng nhiều yêu cầu đo và căn chuẩn khác nhau.
Phiên bản có đế từ giúp việc cố định đầu đo nhanh chóng, thuận tiện cho các công việc cần thay đổi vị trí đo thường xuyên.
Đầu đo căn chuẩn là phụ kiện hữu ích đối với các xưởng sử dụng máy EDM để gia công khuôn nhựa, khuôn dập, khuôn đúc và các chi tiết cơ khí chính xác.
Khi lựa chọn đầu đo căn chuẩn máy EDM, cần xác định chính xác yêu cầu sử dụng và điều kiện gá đặt.
Một số thông tin cần kiểm tra gồm:
Trong đó, đường kính và chiều dài đầu đo là hai thông số quan trọng ảnh hưởng đến khả năng tiếp cận vị trí cần đo. Với những vị trí khó tiếp cận hoặc cần khoảng cách lớn, có thể lựa chọn đầu đo có chiều dài phù hợp.
VCSMVIETNAM cung cấp đầu đo căn chuẩn, đầu đo tiếp xúc và phụ kiện máy EDM Sodick với nhiều kích thước và mã hàng khác nhau.
Các mã phổ biến gồm 3570441, 3570443, 3570874, 3571070, 3571072, 3571074, 3570307, 3570255, 3570017, 210640, 3571071 và 3571073.
Khách hàng cần mua đầu đo EDM Sodick, đầu đo căn chuẩn phôi hoặc phụ kiện máy cắt dây EDM có thể cung cấp model máy và mã phụ tùng để được kiểm tra quy cách trước khi đặt hàng.
Ngoài đầu đo căn chuẩn, VCSMVIETNAM còn cung cấp nhiều nhóm vật tư và phụ kiện phục vụ máy EDM như:
VCSMVIETNAM là công ty nhập khẩu và phân phối vật liệu thép hợp kim đặc biệt, đồng hợp kim và hợp kim carbide, các thiết bị linh phụ kiện trong gia công khuôn uy tín từ những năm 2012 cho các đối tác nước ngoài như Nhật Bản, Hàn Quốc, Mỹ,,, và các đối tác khác tại Việt Nam.
Hóa đơn VAT - Giấy tờ, Chứng từ - Hỗ trợ vận chuyển đảm bảo toàn quốc.
Quý công ty có nhu cầu tư vấn kỹ thuật và mua hàng liên hệ phòng kinh doanh VCSMVETNAM :
VCSM Hotline – 0985.29.8826
