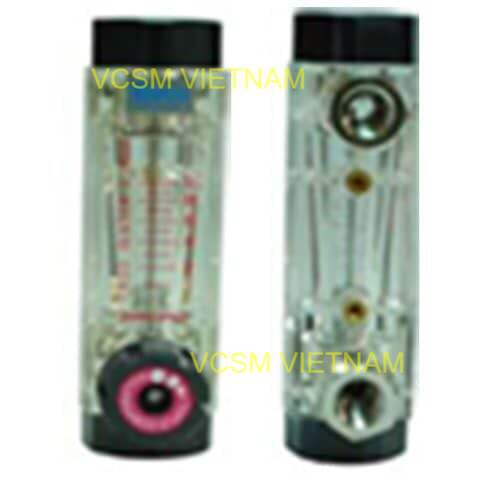

Đồng hồ lưu lượng EDM Z041, Z041N dùng cho máy Mitsubishi, Sodick

Đồng hồ lưu lượng EDM là linh kiện dùng để kiểm tra và kiểm soát lưu lượng dung dịch điện môi trong hệ thống máy gia công EDM. Thiết bị giúp kỹ thuật viên theo dõi dòng chảy của nước hoặc dầu qua đường ống, đảm bảo quá trình làm mát và xả phôi diễn ra ổn định.

Các model Z041 và Z041N được sử dụng cho nhiều dòng máy EDM của Mitsubishi, Sodick và SPM, phù hợp với hệ thống đường ống dẫn dung dịch điện môi trong quá trình gia công.

Đồng hồ lưu lượng EDM là gì?

Đồng hồ lưu lượng EDM là thiết bị được lắp trên đường ống dẫn nước hoặc dầu của máy EDM để quan sát và kiểm soát dòng chảy của dung dịch gia công.

Trong quá trình cắt dây hoặc gia công EDM, dung dịch điện môi có vai trò làm mát vùng gia công và hỗ trợ đưa các hạt phôi ra khỏi khu vực phóng điện. Khi lưu lượng không ổn định hoặc không đạt yêu cầu, hiệu quả gia công có thể bị ảnh hưởng.

Vì vậy, đồng hồ lưu lượng máy EDM là một bộ phận quan trọng giúp kiểm tra tình trạng tuần hoàn dung dịch trong hệ thống.

Công dụng của đồng hồ lưu lượng máy EDM

Kiểm soát dòng chảy dung dịch

Đồng hồ giúp người vận hành quan sát tình trạng dòng chảy trong đường ống. Qua đó có thể phát hiện sớm hiện tượng lưu lượng yếu, đường ống bị tắc hoặc hệ thống cấp dung dịch hoạt động không bình thường.

Hỗ trợ xả phôi trong quá trình gia công

Dòng dung dịch ổn định giúp cuốn trôi các hạt vật liệu sinh ra trong quá trình EDM, hạn chế sự tích tụ phôi tại khu vực gia công.

Hỗ trợ làm mát

Dung dịch điện môi được tuần hoàn liên tục giúp kiểm soát nhiệt tại khu vực gia công. Đồng hồ lưu lượng giúp theo dõi tình trạng cấp dung dịch đến vị trí cần thiết.

Duy trì sự ổn định của máy

Việc kiểm soát lưu lượng giúp hệ thống EDM hoạt động ổn định hơn, đồng thời hỗ trợ kỹ thuật viên phát hiện các bất thường trong hệ thống tuần hoàn dung dịch.

Đồng hồ lưu lượng Z041 và Z041N

Z041 và Z041N là hai mã đồng hồ lưu lượng được sử dụng trong hệ thống EDM.

Điểm khác biệt chính giữa hai phiên bản nằm ở cấu tạo van kim:

• Z041: loại có van kim (Needle Valve).
• Z041N: loại không có van kim (No Needle Valve).

Cả hai đều có thể được sử dụng cho hệ thống máy EDM tùy theo thiết kế đường ống và yêu cầu của từng model máy.

Thông số kỹ thuật đồng hồ lưu lượng EDM

Khả năng tương thích

Đồng hồ lưu lượng Z041/Z041N được sử dụng cho các hệ thống:

• Mitsubishi EDM
• Sodick EDM
• SPM EDM

Kết nối đường ống

Theo cấu hình sử dụng:

• Rc1/4: dùng cho Sodick.
• Rc3/8: dùng cho Mitsubishi và SPM.

Thông tin tham khảo:

Ref.: FC-CX30W-01-B10BS-02
Ref.: FC-CX30W-11-B10BS-02

Phân biệt Z041 và Z041N

Khi thay thế, cần kiểm tra đúng mã sản phẩm, kiểu van và kích thước kết nối để đảm bảo đồng hồ mới tương thích với hệ thống đường ống của máy.

Khi nào cần thay đồng hồ lưu lượng EDM?

Đồng hồ lưu lượng nên được kiểm tra khi xuất hiện các dấu hiệu bất thường như:

• Dòng chảy hiển thị không ổn định.
• Thiết bị không hiển thị chính xác tình trạng lưu lượng.
• Lưu lượng dung dịch giảm bất thường.
• Có dấu hiệu rò rỉ tại vị trí kết nối.
• Van kim hoạt động không chính xác đối với model Z041.
• Máy xuất hiện cảnh báo liên quan đến hệ thống cấp hoặc tuần hoàn dung dịch.

Việc kiểm tra định kỳ giúp phát hiện sớm tình trạng bất thường và hạn chế ảnh hưởng đến quá trình gia công.

Lưu ý khi lựa chọn đồng hồ lưu lượng EDM

Không nên chỉ lựa chọn dựa trên hình dạng bên ngoài. Trước khi đặt mua, cần kiểm tra:

1. Mã sản phẩm: Z041 hoặc Z041N.
2. Kích thước: 36 × 36 × 126 mm.
3. Kiểu van: có van kim hoặc không có van kim.
4. Kích thước ren kết nối: Rc1/4 hoặc Rc3/8.
5. Model máy EDM: Mitsubishi, Sodick, SPM hoặc hệ thống tương ứng.
6. Mã phụ tùng/OEM: S801D824P01 hoặc thông số tương ứng.

Việc đối chiếu đầy đủ các thông số giúp hạn chế mua nhầm phụ tùng và đảm bảo quá trình lắp đặt thuận lợi.

Ứng dụng đồng hồ lưu lượng EDM

Đồng hồ lưu lượng Z041/Z041N được ứng dụng trong hệ thống đường ống của máy EDM, đặc biệt tại các vị trí cần theo dõi dòng chảy của dung dịch điện môi.

Sản phẩm phù hợp với các xưởng gia công khuôn mẫu, cơ khí chính xác và doanh nghiệp sử dụng máy cắt dây EDM hoặc máy EDM cần kiểm soát lưu lượng dung dịch trong quá trình vận hành.

Thông tin sản phẩm

Tên sản phẩm: Đồng hồ lưu lượng EDM
Model: Z041, Z041N
Original P/No.: S801D824P01
Kích thước: 36 × 36 × 126 mm
Loại Z041: Có van kim
Loại Z041N: Không có van kim
Ứng dụng: Mitsubishi, Sodick, SPM EDM
Kết nối tham khảo: Rc1/4, Rc3/8

Đồng hồ lưu lượng



Đồng hồ lưu lượng
Picture	Code No.	Orignal P/No.	Dimension	Position	Application
	Z041	S801D824P01	36x36x126	Common	Mitsubishi. SPM. Sodick Ref.:FC-CX30W-01-B10BS-02 FC-CX30W-11-B10BS-02 a)Rc1/4(Sodick),Rc3/8(Mitsubishi,SPM) b) Z041 – Needle valve type c) Z041N – No needle valve type
	Z041N	S801D824P01	36x36x126	Common	Mitsubishi. SPM. Sodick Ref.:FC-CX30W-01-B10BS-02 FC-CX30W-11-B10BS-02 a)Rc1/4(Sodick),Rc3/8(Mitsubishi,SPM) b) Z041 – Needle valve type c) Z041N – No needle valve type
