ĐIỆN CỰC TARO CHO MÁY XUNG EDM – ĐIỆN CỰC PHÁ TARO GÃY, XUNG REN

Điện cực taro cho máy xung EDM (Tapping Electrode) là loại điện cực chuyên dụng dùng trên máy gia công tia lửa điện (EDM) để gia công lỗ ren, xung ren và phá taro gãy bên trong phôi kim loại. Khác với phương pháp gia công ren bằng dụng cụ cắt cơ khí thông thường, điện cực taro EDM sử dụng nguyên lý phóng điện ăn mòn để loại bỏ vật liệu theo biên dạng của điện cực.

Đây là giải pháp đặc biệt hữu ích khi cần gia công trên các loại vật liệu có độ cứng cao như thép tôi, thép khuôn, carbide và các hợp kim khó gia công, hoặc khi mũi taro bị gãy và mắc sâu trong chi tiết.

Điện cực taro EDM là gì?

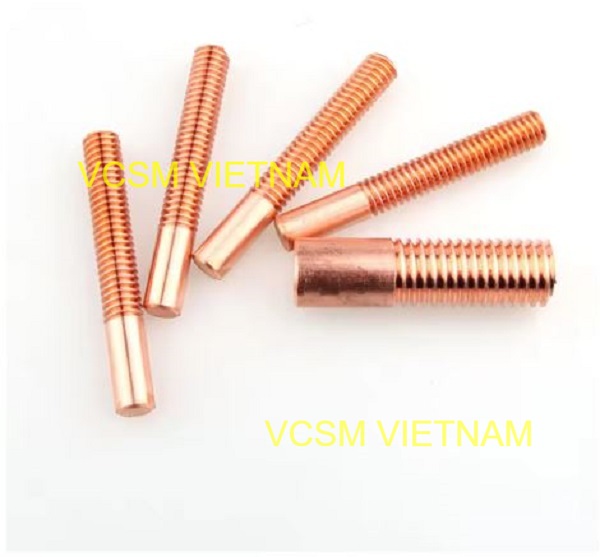

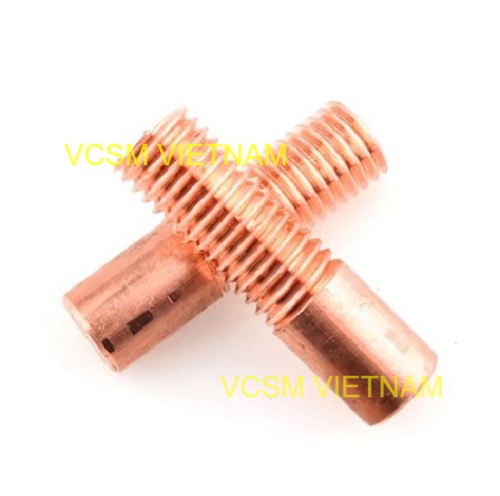

Điện cực taro EDM được chế tạo theo dạng ren ngoài, có kích thước và bước ren tương ứng với lỗ ren cần gia công. Khi lắp lên máy xung EDM, điện cực được đưa vào vị trí gia công và thực hiện quá trình phóng điện giữa điện cực và phôi.

Năng lượng phóng điện tạo ra nhiệt lượng cao tại vùng gia công, làm nóng chảy và bốc hơi một phần vật liệu phôi. Thông qua chuyển động điều khiển của máy EDM và dung dịch điện môi, vật liệu được loại bỏ dần theo hình dạng mong muốn.

Phương pháp này không yêu cầu lực cắt cơ học lớn, do đó đặc biệt phù hợp với những trường hợp không thể sử dụng taro cơ khí thông thường.

Đặc điểm của điện cực taro cho máy xung EDM

Thiết kế dạng ren chính xác

Điện cực có biên dạng ren được gia công chính xác, phù hợp với nhiều tiêu chuẩn kích thước ren. Các kích thước phổ biến có thể từ M2 đến M20, tùy theo nhu cầu gia công.

Nhiều lựa chọn vật liệu

Điện cực taro EDM có thể được sản xuất từ nhiều loại vật liệu dẫn điện khác nhau, trong đó phổ biến gồm:

Đồng đỏ (Copper): Có khả năng dẫn điện tốt, dễ gia công và phù hợp với nhiều ứng dụng xung EDM thông thường.

Đồng vonfram (Copper Tungsten): Có độ cứng, khả năng chịu nhiệt và chống mài mòn cao. Vật liệu này phù hợp với các ứng dụng yêu cầu độ ổn định cao hoặc gia công vật liệu cứng.

Graphite (than chì): Có trọng lượng nhẹ, khả năng gia công tốt và thường được lựa chọn trong các ứng dụng EDM cần tối ưu tốc độ gia công.

Việc lựa chọn vật liệu điện cực cần dựa trên vật liệu phôi, kích thước ren, độ sâu lỗ, yêu cầu độ chính xác và chế độ xung của máy.

Ứng dụng của điện cực taro EDM

1. Gia công lỗ ren trên vật liệu cứng

Điện cực taro EDM có thể sử dụng để gia công các lỗ ren trên thép đã nhiệt luyện, thép khuôn, hợp kim cứng và các vật liệu khó cắt.

Đây là ưu điểm lớn so với phương pháp taro cơ khí, đặc biệt khi độ cứng của phôi khiến dụng cụ cắt dễ bị mẻ hoặc gãy.

2. Phá taro gãy trong phôi

Một trong những ứng dụng phổ biến nhất của điện cực taro là phá mũi taro gãy.

Khi mũi taro bị gãy và mắc bên trong lỗ ren, việc dùng kìm hoặc dụng cụ cơ khí để lấy ra có thể làm hư hỏng ren hoặc chi tiết. EDM có thể ăn mòn phần taro gãy từ bên trong, giúp loại bỏ dụng cụ bị kẹt mà hạn chế tác động cơ học lên phôi.

Ứng dụng này đặc biệt hữu ích trong:

• Khuôn dập.
• Khuôn ép nhựa.
• Khuôn đúc.
• Chi tiết máy chính xác.
• Linh kiện cơ khí.
• Các chi tiết thép đã nhiệt luyện.

3. Gia công xung ren

Điện cực taro còn được sử dụng để xung ren EDM, tạo hình lỗ ren hoặc biên dạng ren trên những chi tiết mà phương pháp gia công thông thường khó thực hiện.

Tùy thiết kế điện cực và chế độ gia công, máy EDM có thể kiểm soát quá trình ăn mòn để đạt độ chính xác cần thiết.

4. Gia công khuôn mẫu

Trong ngành khuôn mẫu, điện cực taro EDM hỗ trợ gia công các vị trí ren nhỏ, sâu hoặc khó tiếp cận bằng máy công cụ thông thường.

Đặc biệt, khi chi tiết đã được nhiệt luyện, EDM giúp giảm khó khăn do độ cứng vật liệu gây ra.

Kích thước điện cực taro EDM

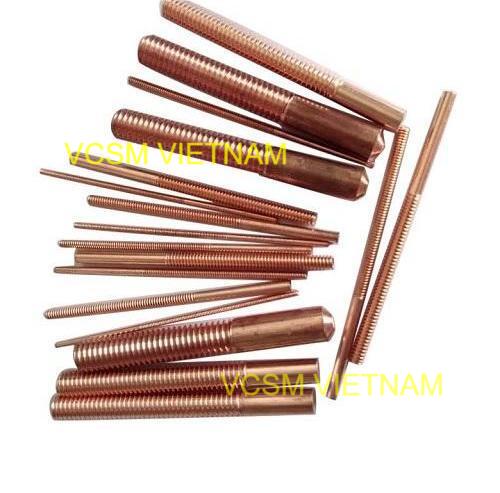

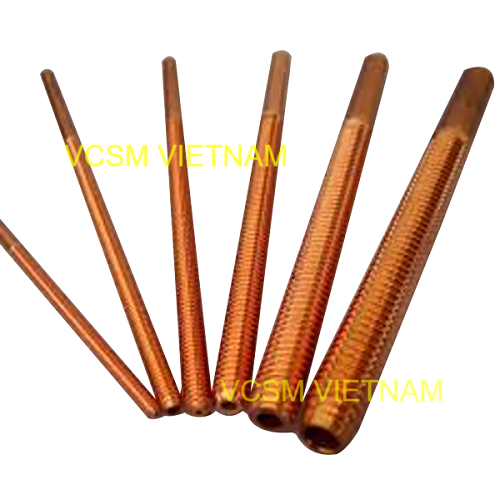

VCSM Việt Nam cung cấp nhiều kích thước điện cực taro phục vụ các nhu cầu xung ren và phá taro gãy:

Ngoài các quy cách trên, có thể lựa chọn điện cực theo kích thước ren, chiều dài, vật liệu và yêu cầu gia công thực tế.

Cách lựa chọn điện cực taro EDM phù hợp

Để lựa chọn đúng điện cực, cần xác định chính xác kích thước ren cần gia công. Một số thông tin quan trọng gồm:

• Kích thước ren: M2, M3, M4, M5, M6, M8, M10, M12, M16, M20...
• Chiều sâu lỗ ren.
• Vật liệu phôi.
• Độ cứng của phôi.
• Máy xung EDM đang sử dụng.
• Vật liệu điện cực.
• Kích thước và hình dạng vị trí cần gia công.
• Yêu cầu về độ chính xác và chất lượng bề mặt.

Đặc biệt đối với công việc phá taro gãy, cần xác định đường kính và kích thước phần taro bị gãy để lựa chọn điện cực phù hợp, tránh ảnh hưởng đến ren bên trong phôi.

Ưu điểm khi sử dụng điện cực taro EDM

So với phương pháp gia công ren truyền thống, điện cực taro EDM mang lại nhiều lợi ích:

• Gia công được vật liệu có độ cứng cao.
• Phá taro gãy hiệu quả.
• Hạn chế lực cơ học tác động lên chi tiết.
• Có thể gia công các vị trí khó tiếp cận.
• Phù hợp với khuôn mẫu và chi tiết chính xác.
• Có nhiều kích thước ren khác nhau.
• Có thể lựa chọn nhiều vật liệu điện cực.
• Hỗ trợ gia công lỗ ren nhỏ và sâu.

Lưu ý khi sử dụng điện cực xung ren

Để đạt hiệu quả gia công tốt, cần lựa chọn chế độ EDM phù hợp với vật liệu phôi và vật liệu điện cực. Các thông số như dòng xung, thời gian xung, thời gian nghỉ, điện áp và tốc độ tiến điện cực cần được thiết lập theo tình trạng thực tế.

Dung dịch điện môi cũng cần được đảm bảo sạch và khả năng tuần hoàn tốt để hỗ trợ quá trình loại bỏ vật liệu sau mỗi lần phóng điện.

Đối với công việc phá taro gãy, cần căn chỉnh điện cực chính xác với tâm của taro để giảm nguy cơ ăn vào phần ren hoặc vật liệu xung quanh.

Mua điện cực taro máy xung EDM tại VCSM Việt Nam

VCSM Việt Nam cung cấp điện cực taro EDM, điện cực xung ren và điện cực phá taro gãy với nhiều kích thước từ M2 đến M20.

Sản phẩm phù hợp cho các nhu cầu xung ren, gia công lỗ ren, phá taro gãy và gia công khuôn mẫu trên máy xung EDM.

Khách hàng có thể cung cấp kích thước ren, chiều sâu lỗ, vật liệu phôi và hình ảnh vị trí cần gia công để VCSM Việt Nam tư vấn quy cách điện cực phù hợp.

Chất lượng cao – Giá cạnh tranh – Hóa đơn VAT.

Liên hệ VCSM Việt Nam để được tư vấn và báo giá điện cực taro cho máy xung EDM.
