Đồ gá, kẹp điện cực EDM EROWA-ER

Đồ gá, kẹp điện cực EDM EROWA-ER

Các thành phần chính trong hệ thống

• Mâm cặp (Chucks): Là bộ phận cố định trên trục máy (quill) hoặc bàn máy. Dòng phổ biến nhất là Erowa QuickChuck 100P (mã ER-038824 hoặc ER-150800), cho phép kẹp nhanh bằng tay gạt cơ học.
• Đầu kẹp điện cực (Electrode Holders): Dùng để giữ điện cực. Các mã phổ biến bao gồm:
• ER-010793 / ER-103742: Đầu kẹp bằng đồng (Uniholder) dùng cho điện cực có đường kính hoặc thân lên đến 20mm.
• ER-009222: Loại đầu kẹp tròn (Prisround) bằng thép không gỉ.
• ER-129071: Khối gá kẹp điện cực bằng đồng, kích thước tiêu chuẩn 51x51x41.2mm.
• Tấm định tâm (Centering Plates): Thành phần trung gian giúp định vị chính xác holder vào mâm cặp, ví dụ như mã ER-011599.

Ưu điểm nổi bật

• Tối ưu hóa quy trình: Cho phép chuyển điện cực từ máy phay CNC sang máy xung EDM mà không cần căn chỉnh lại (zero-point alignment), nhờ vào các vị trí tham chiếu cố định.
• Độ chính xác cao: Giảm thiểu lỗi do con người và cải thiện tính lặp lại trong các quy trình sản xuất khuôn mẫu phức tạp.
• Độ bền trong môi trường khắc nghiệt: Được thiết kế để chịu được tác động của dầu EDM và rung động trong quá trình gia công.

Ứng dụng

Gá kẹp nhanh điện cực trên máy xung EDM chìm (Sinker EDM).

Sử dụng trên máy phay để gia công chính xác hình dạng điện cực trước khi đưa sang máy EDM.

Dùng trong bàn đo kiểm để kiểm tra kích thước điện cực.

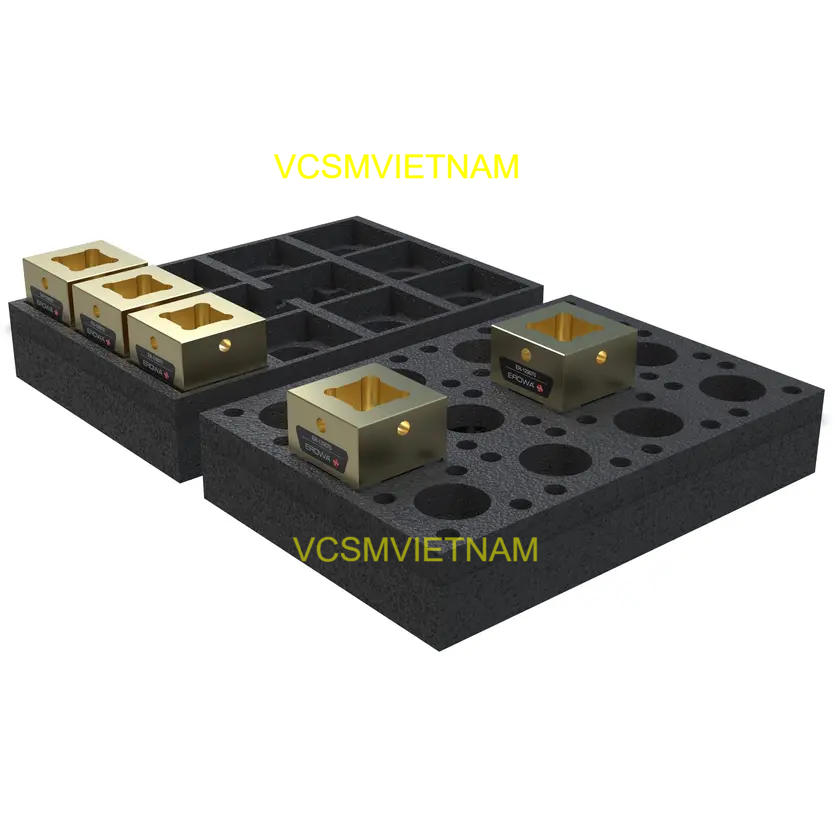

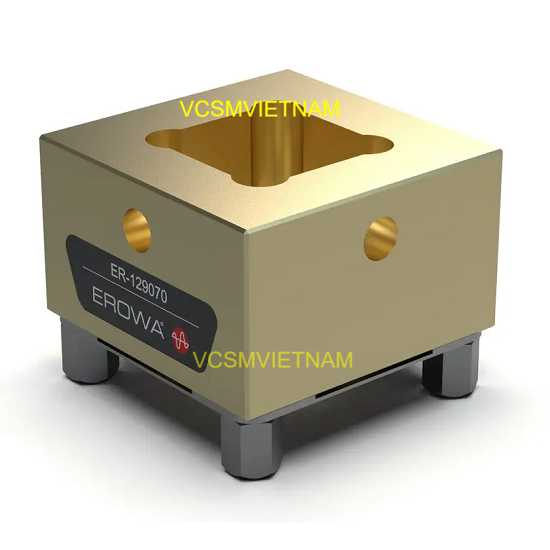

ER-129069 ER-009226 (*) ER-129070 ER-009222 (*)	Khối gá lắp điện cực Uniblank (12 cái/bộ)
	Dùng để gá lắp điện cực hoặc phôi hình dạng khác nhau
	Khối gá lắp điện cực Prisround (12 cái/bộ)
	Khối vuông 26.5 mm, kèm theo 2 vít mỗi cái.
	Dùng để lắp điện cực hoặc phôi với kích thước nhỏ hơn 25 mm.
	Gá lắp điện cực bằng 2 vít. Nếu cần thiết có thể sử dụng tấm đệm ER-010532.
ER-129071	Khối gá lắp điện cực Uniholder (12 cái/bộ)
ER-010793 (*)	Kích thước rãnh 20 mm, kèm theo 2 vít lắp mỗi cái.
	Dùng để gá lắp điện cực có cạnh nhỏ hơn 20 mm
ER-129072	Khối gá lắp điện cực Uniplate (12 cái/bộ)
ER-009219 (*)	kích thước mặt 51 x 51 mm, mỗi khối kèm theo 2 bulông M6
	Dùng để gá lắp điện cực hoặc phôi kích thước nhỏ hơn 50mm
