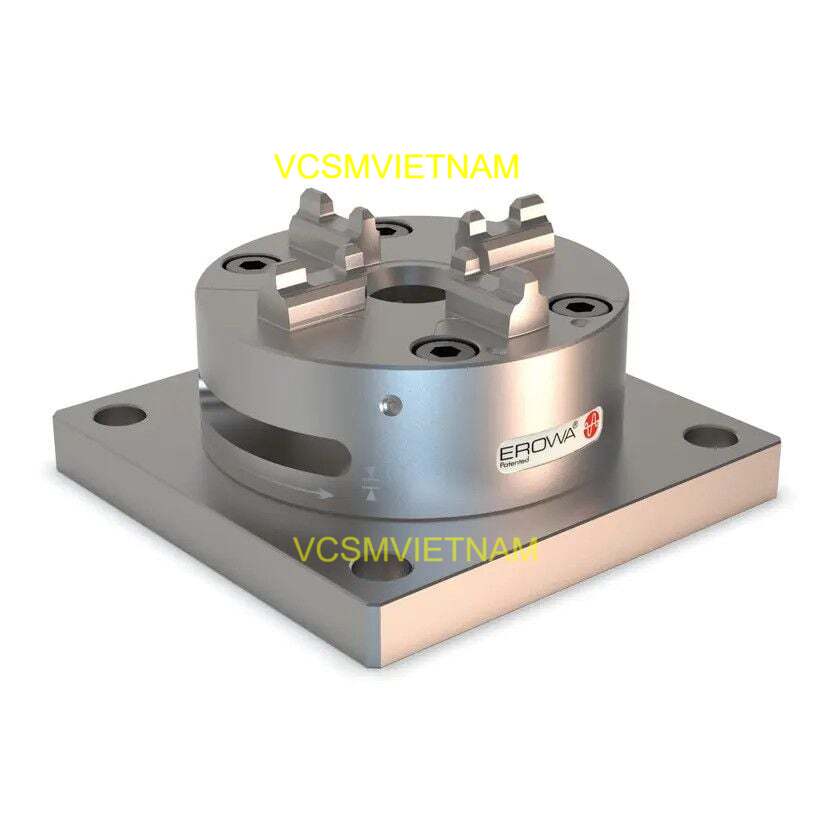

Đồ gá, kẹp điện cực EDM Erowa Quickchuck 100P
Đồ gá, kẹp điện cực EDM Erowa Quickchuck 100P là hệ thống mâm cặp (chuck) thay nhanh thủ công tiêu chuẩn, được thiết kế đặc biệt để gá kẹp các đầu giữ điện cực (electrode holder) và pallet trên các máy xung điện (EDM), máy phay hoặc máy mài.
Thông số kỹ thuật chính
Dưới đây là các thông số tiêu chuẩn của dòng Quickchuck 100P (mã phổ biến ER-038824 hoặc ER-154100):
Lực kẹp cực mạnh: Lên đến 10,000 N (tương đương khoảng 1 tấn) giúp đảm bảo độ ổn định tuyệt đối khi gia công.
Độ chính xác lặp lại: Đạt mức ±0.002 mm, cực kỳ quan trọng trong gia công khuôn mẫu chính xác.
Vật liệu: Thép không gỉ (Inox), có khả năng chống ăn mòn và gỉ sét tốt, phù hợp làm việc trong môi trường dầu EDM.

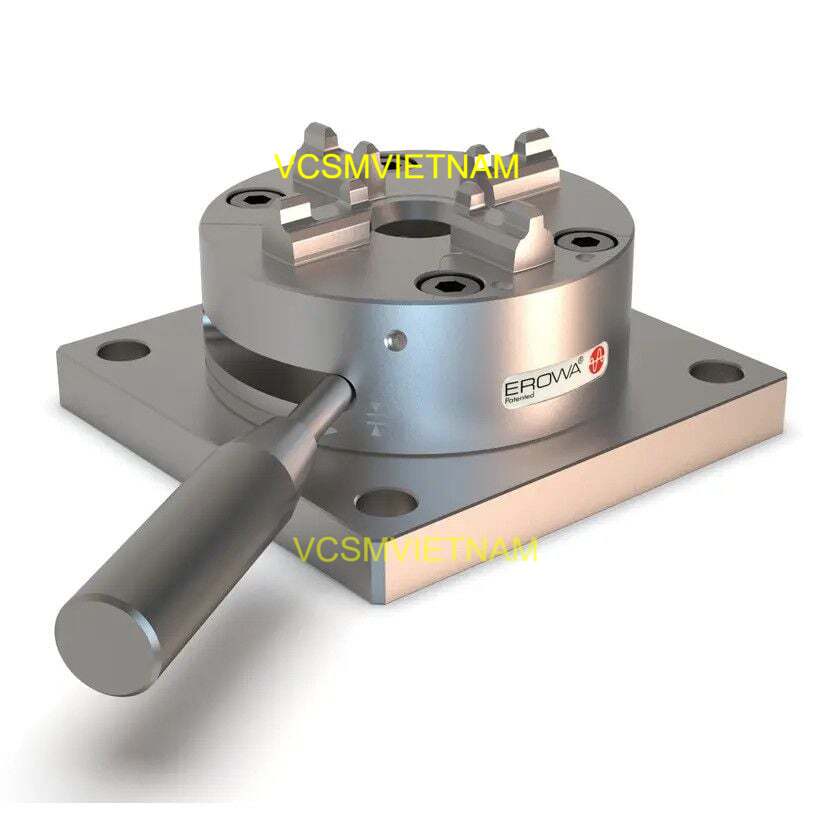

Vận hành: Sử dụng tay gạt (manual lever) để đóng/mở khóa nhanh chóng.
Khả năng tương thích: Có thể kẹp các loại holder và pallet hệ ITS có đường kính ø115, ø148 hoặc các dòng PM56, PM60, PM85.
Các phiên bản phổ biến
Tùy vào nhu cầu lắp đặt, bạn có thể chọn các mã sản phẩm sau:

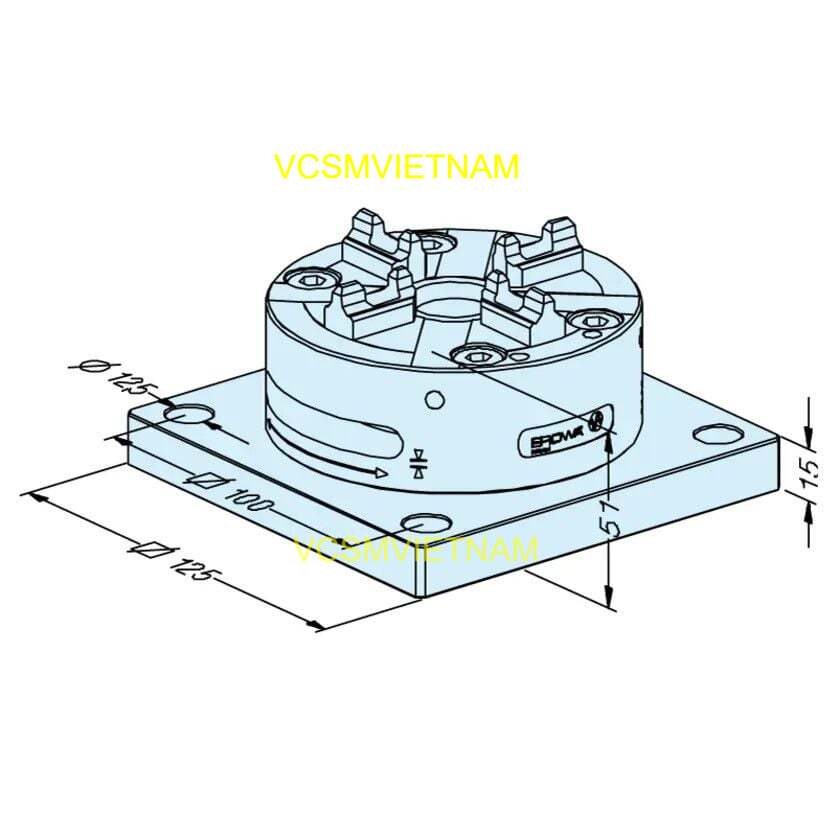

ER-154100: Phiên bản có đế vuông kích thước 125 x 125 mm, thường dùng để lắp cố định trên bàn máy.
ER-038824: Bộ kẹp QuickChuck 100P đi kèm với tấm đế (base plate) tiêu chuẩn.
ER-036345: Phiên bản QuickChuck 100P cơ bản, có thể lắp trực tiếp lên các đồ gá tùy chỉnh hoặc tấm cách điện cho máy EDM.
Ưu điểm khi sử dụng
Rút ngắn thời gian set-up: Thay đổi điện cực hoặc phôi chỉ trong vài giây thay vì phải rà gá thủ công mất hàng giờ.
Độ bền cao: Độ cứng phần mâm cặp đạt 57–60 HRC sau khi xử lý nhiệt, đảm bảo tuổi thọ lâu dài trong môi trường công nghiệp.
Tính linh hoạt: Có thể sử dụng linh hoạt từ máy gia công điện cực (phay) sang máy xung (EDM) mà vẫn giữ nguyên tọa độ gốc.
Ứng dụng:
-Gá kẹp nhanh các holder điện cực theo chuẩn Erowa (bằng tay gạt cơ).
-Ứng dụng kẹp gia công điện cực trên máy phay hoặc để kẹp gá kiểm tra điện cực.
|
Mã sản phẩm |
Mô tả |
Kích thước |
|
ER-038824 |
QuickChuck 100P
kèm đế vuông 125×125 |
 |
|
ER-036345 |
QuickChuck 100P
không kèm tấm đế |
 |
Quý khách hàng có nhu cầu mua hàng:
Chất lượng cao - Giá cạnh tranh - Hóa đơn VAT
Vui lòng liên hệ công ty VCSM Việt nam.
VCSM việt nam tư vấn và hỗ trợ quý khách hàng đặt đúng sản phẩm và nhu cầu công việc.
