Dụng cụ đo kiểm EDM EROWA-ER

Dụng cụ đo kiểm EDM EROWA-ER bao gồm các thiết bị chuyên dụng để thiết lập (preset), đo lường và kiểm tra độ chính xác của điện cực hoặc phôi trên máy xung điện EDM. Các sản phẩm này thuộc hệ thống ITS (Integrated Tooling System) của EROWA, nổi bật với khả năng gá đặt nhanh và độ lặp lại cao.

Đặt mua

Tóm tắt nội dung [Ẩn]

Dụng cụ đo kiểm EDM EROWA-ER

Dưới đây là các dòng dụng cụ đo kiểm phổ biến:

1. Đầu đo (Measuring Probes & Sensors)

Dùng để xác định tọa độ gốc phôi và điện cực một cách tự động hoặc thủ công.

Đầu đo vị trí (Product Position Sensor): Các mã như ER-008638 (kim đo ø 5 mm) và ER-010562 (kim ø 2 mm) có độ chính xác lặp lại lên tới

Kim đo (Stylus/Needle): Ví dụ ER-010561 (đầu cầu 2 mm) hoặc ER-010560 (đầu cầu 5 mm) chuyên dùng để set gốc phôi.

Dòng EJ series: Các đầu đo như EJ-1471 hoặc EJ-1424 tích hợp đế từ để đặt trực tiếp trên bàn máy EDM.

2. Thiết bị kiểm tra quang học (Optical Inspection)

Kính hiển vi ER-032464: Có hệ số phóng đại 40x, đi kèm đầu đo đồng trục (checking pin) để xác định kích thước các biên dạng phức tạp trực tiếp trên máy EDM.

3. Dụng cụ chuẩn (Checking & Gauging Elements)

Checking Pin (Thanh kiểm tra): Mã ER-010723 hoặc các thanh Gauging Pin ER-008617 dùng để kiểm tra độ đồng tâm và độ thẳng hàng của trục máy hoặc đồ gá.

Mẫu chuẩn (Master Gauges): Dùng để hiệu chuẩn hệ thống kẹp và đảm bảo tính đồng nhất giữa các máy.

4. Máy thiết lập ngoài (Presetting Stations)

Thay vì thực hiện trên máy EDM, người dùng có thể đo kiểm bên ngoài để tối ưu hóa thời gian máy chạy:

PreSet 2D: Bàn đo thủ công dùng đầu đo cạnh (edge probe) và kính hiển vi để xác định giá trị offset của điện cực.
PreSet 3D MAN/CNC: Máy đo 3D chuyên dụng tích hợp phần mềm để xuất dữ liệu đo kiểm sang máy EDM.

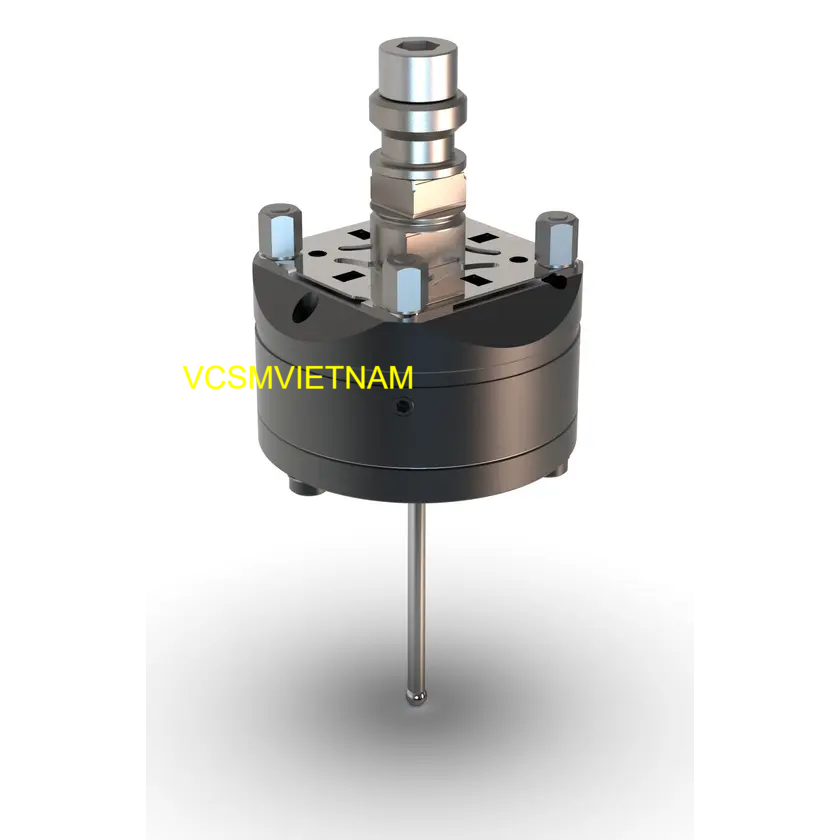

Đầu đo vị trí sản phẩm Erowa cho máy EDM

Mã hàng

Thông số kỹ thuật

Ứng dụng

ER-008638

Bộ đầu đo với kim đo ø 5 mm Bảo vệ va chạm: X, Y, Z 1 mm. Độ chính xác lặp lại: X, Z, Y 0,002 mm

Tự động đo phôi trong các máy EDM CNC.

ER-010562

Bộ đầu đo với kim đo ø 2 mm Bảo vệ va chạm: X, Y, Z 1 mm. Độ chính xác lặp lại: X, Z, Y 0,002 mm

Tự động đo phôi trong các máy EDM CNC.
