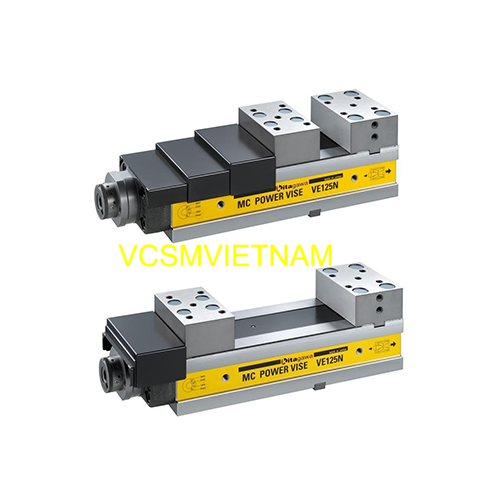

Ê tô cường lực Kitagawa VE-N series

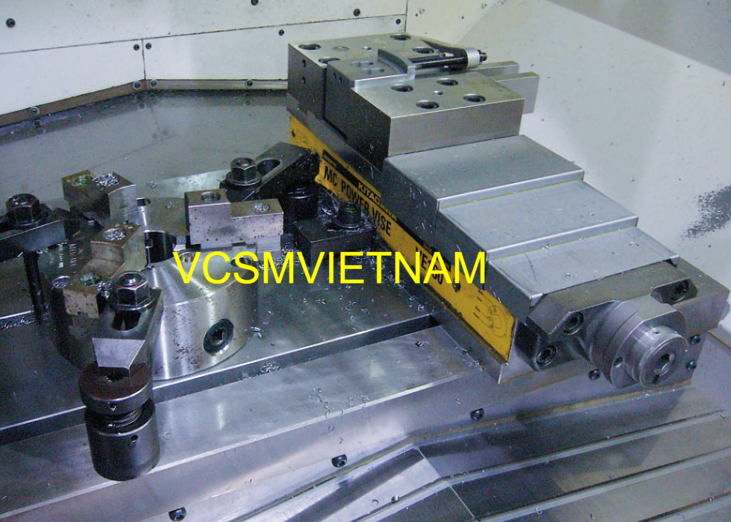

Dòng ê tô cường lực Kitagawa VE-N series là dòng ê tô cơ khí có độ chính xác cao, nổi bật với thiết kế thân thép siêu mỏng (ultra-low profile) giúp tối ưu hóa không gian gia công trên các máy CNC.

Đặt mua

Tóm tắt nội dung [Ẩn]

Ê tô cường lực Kitagawa VE-N series

Đặc điểm nổi bật

Cơ chế tăng lực cơ khí: Sử dụng cơ chế khớp nối (toggle joint) và lò xo đĩa để khuếch đại lực kẹp mà không cần hệ thống thủy lực, đảm bảo lực kẹp cực kỳ ổn định.
Thiết kế siêu mỏng: Chiều cao thân được giảm tối đa, cho phép kẹp được các chi tiết lớn hơn hoặc sử dụng các dao cụ dài hơn trong không gian máy hạn chế.
Độ bền và độ chính xác cao: Thân ê tô làm từ thép cứng, các bề mặt trượt được nhiệt luyện và mài chính xác để giảm thiểu tình trạng biến dạng hoặc "nhấc" phôi khi kẹp.
Khả năng sử dụng song song: Được thiết kế với độ chính xác đồng nhất, cho phép sử dụng nhiều bộ ê tô cùng lúc trên bàn máy để kẹp chi tiết dài.

Thông số kỹ thuật các model phổ biến

Dưới đây là bảng so sánh các thông số cơ bản của dòng VE-N từ các nhà phân phối như VCSMVIETNAM:

Thông số VE100N VE125N VE160N VE200N

Chiều rộng má kẹp (mm) 100 125 160 200
Chiều cao má kẹp (mm) 40 50 60 75
Độ mở tối đa (mm) 128 204 274 350
Lực kẹp tối đa (kN) - 30 45 60
Trọng lượng (kg) - 39 68 125

Các biến thể liên quan

VE-LN series: Phiên bản có khoảng mở rộng hơn (Large opening) so với dòng VE-N tiêu chuẩn.

VQX-N series: Dòng ê tô cường lực tiêu chuẩn khác của Kitagawa với thiết kế thân cao hơn một chút nhưng có khả năng thay đổi cài đặt lực kẹp linh hoạt qua 4 vị trí.

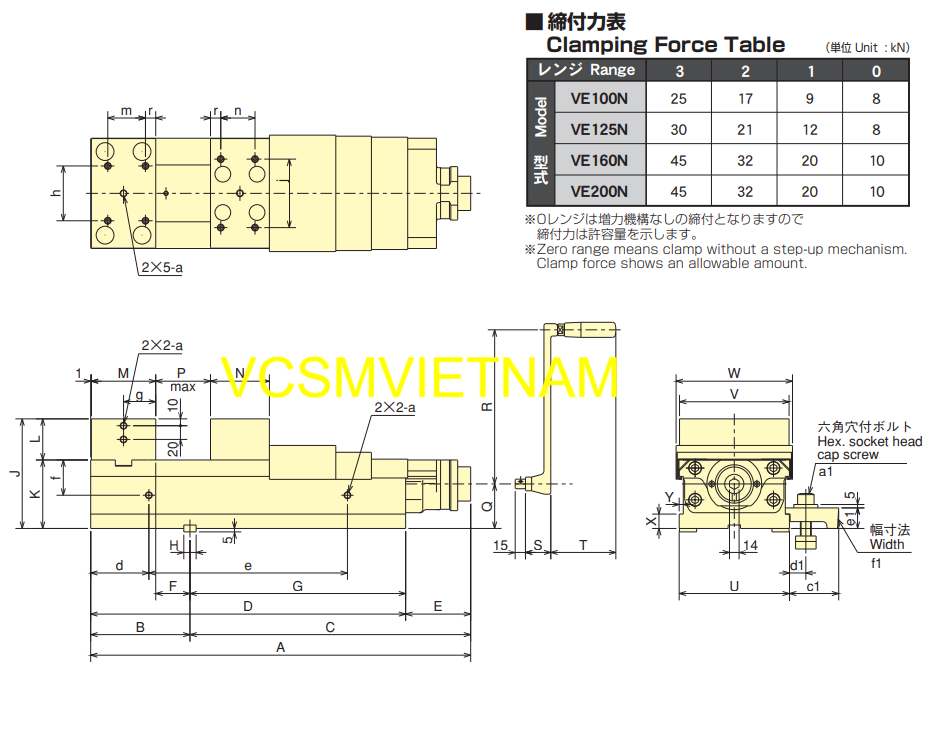

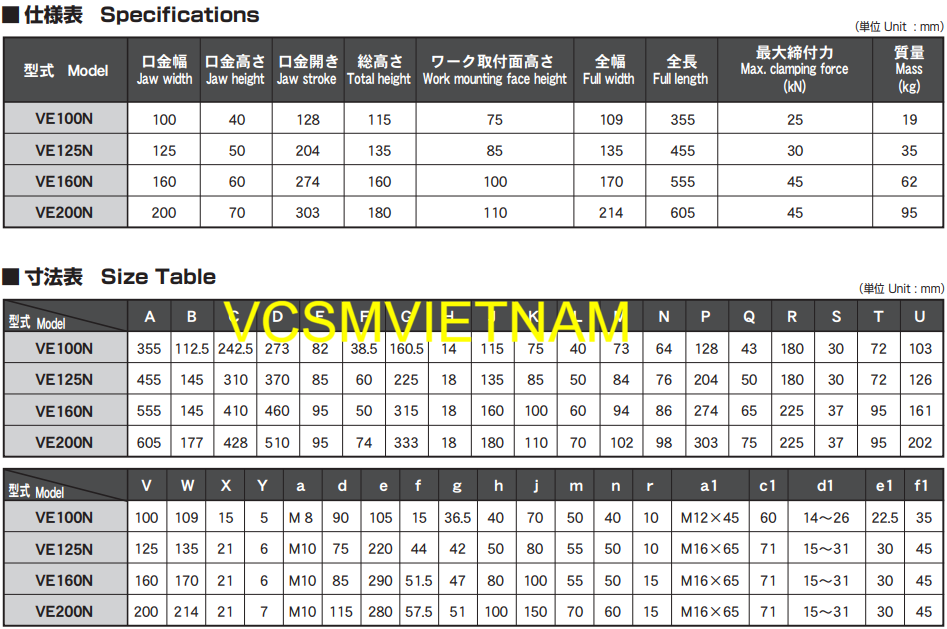

Model	VE100N	VE125N	VE125N-15	VE160N	VE200N
Chiều rộng (mm)	100	125	125	160	200
Chiều cao (mm)	40	50	50	60	70
Jaw Stroke (mm)	128	204	204	274	303
Chiều cao mặt lắp (mm)	75	85	85	100	110
Tổng chiều cao (mm)	115	135	135	160	180
Tổng chiều rộng (mm)	109	135	135	170	214
Tổng chiều dài (mm)	355	455	455	555	605
Tối đa lực kẹp (kN)	25	30	30	45	45
Khối lượng tịnh (kg)	19	35	35	62	95
