Ê tô Kitagawa VAX125C

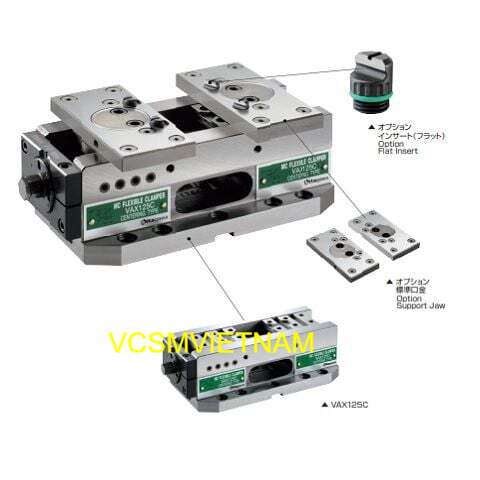

Ê tô Kitagawa VAX125C là dòng ê tô định tâm (centering vise) chuyên dụng, nổi bật với cơ chế 2 má kẹp cùng dịch chuyển đồng thời để giữ phôi luôn nằm ở vị trí trung tâm. Đây là giải pháp tối ưu cho các trung tâm gia công 5 trục hoặc các công việc đòi hỏi độ chính xác cao về vị trí tâm phôi.

Đặt mua

Tóm tắt nội dung [Ẩn]

Ê tô Kitagawa VAX125C

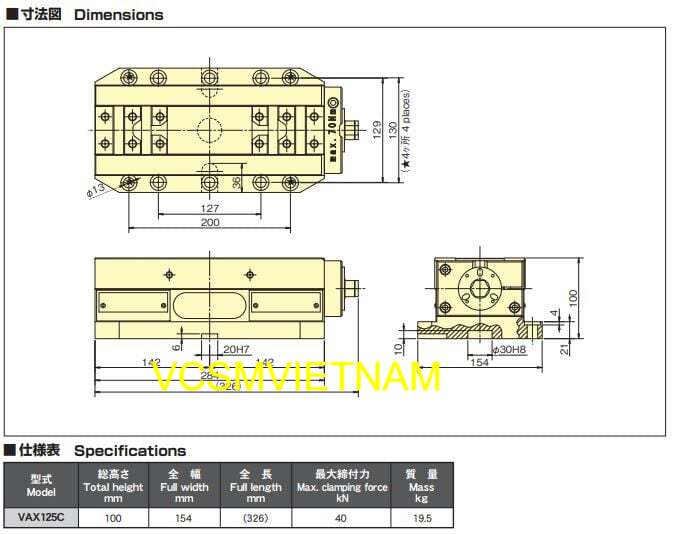

Thông số kỹ thuật chi tiết

Dưới đây là các thông số cơ bản của model VAX125C từ nhà sản xuất Kitagawa NorthTech và các nhà phân phối như AZCOM:

Thông số Giá trị

Chiều rộng tổng thể 154 mm
Chiều dài tổng thể 326 mm
Chiều cao tổng thể 100 mm
Lực kẹp tối đa 40 kN
Khối lượng tịnh 19.5 kg
Cơ chế kẹp Định tâm (2 má kẹp di động)

Đặc điểm nổi bật

Thiết kế cho gia công 5 trục: Kích thước nhỏ gọn giúp tối ưu hóa không gian làm việc và giảm thiểu va chạm với trục chính máy.
Độ ổn định cao: Sử dụng cơ chế khớp nối khuỷu (toggle joint mechanism) giúp duy trì lực kẹp ổn định ngay cả khi lực kẹp cao.
Chống nâng phôi: Tích hợp cơ chế ngăn chặn tình trạng phôi bị nâng lên trong quá trình kẹp (work lift-up prevention), giữ độ sai lệch dưới 0.015 mm.

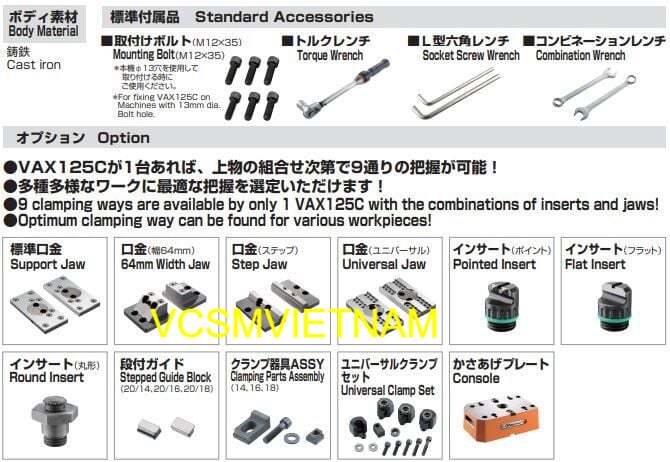

Linh hoạt: Có các lỗ ren phía trên má kẹp để lắp đặt thêm đồ gá phụ trợ một cách dễ dàng.

Model	VAX125C
Tổng chiều cao (mm)	100
Tổng chiều rộng (mm)	154
Tổng chiều dài (mm)	326
Tối đa lực kẹp (kN)	40
Khối lượng tịnh (kg)	19.5
