Than Chì EDM Graphit Tạo Hình – Gia Công Điện Cực Graphite CNC

Than chì EDM graphit tạo hình là quá trình gia công các khối graphite thành điện cực có hình dạng và kích thước chính xác theo bản vẽ kỹ thuật. Đây là công đoạn quan trọng trong gia công tia lửa điện EDM (Electrical Discharge Machining), đặc biệt trong chế tạo khuôn nhựa, khuôn dập, khuôn đúc và các chi tiết có hình dạng phức tạp.

Nhờ đặc tính nhẹ, dẫn điện tốt, chịu nhiệt cao và tương đối dễ gia công, graphite EDM được sử dụng rộng rãi để chế tạo điện cực thay thế cho đồng trong nhiều ứng dụng gia công EDM.

Than chì EDM graphit tạo hình là gì?

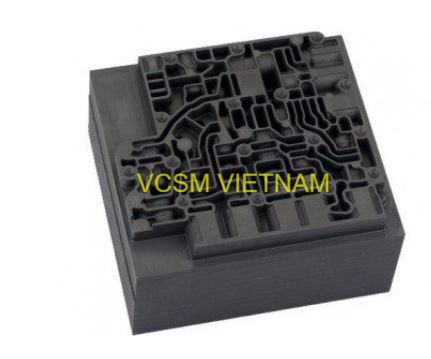

Than chì EDM graphit tạo hình là phôi graphite được gia công cơ khí theo biên dạng thiết kế để tạo thành điện cực EDM hoàn chỉnh.

Khác với việc sử dụng trực tiếp một khối graphite, quá trình tạo hình cho phép chế tạo điện cực theo các dạng hình học phức tạp như:

• Hốc sâu.
• Rãnh nhỏ.
• Góc cạnh phức tạp.
• Biên dạng 3D.
• Bề mặt cong.
• Các chi tiết có dung sai nhỏ.

Điện cực sau khi tạo hình sẽ được gá lên máy EDM và sử dụng để phóng tia lửa điện, bóc tách vật liệu khỏi phôi theo biên dạng mong muốn.

Quy trình tạo hình điện cực than chì EDM

1. Thiết kế điện cực bằng CAD/CAM

Trước khi gia công, kỹ thuật viên xây dựng mô hình 3D của chi tiết cần gia công trên phần mềm CAD.

Từ mô hình chi tiết, hệ thống CAD/CAM xác định hình dạng điện cực phù hợp, đồng thời tính toán các yếu tố liên quan đến khe hở phóng điện (spark gap) và lượng bù kích thước điện cực.

Việc thiết kế chính xác giúp hạn chế sai lệch kích thước khi chuyển sang công đoạn gia công EDM.

2. Lựa chọn phôi graphite

Tùy yêu cầu của chi tiết, cần lựa chọn loại graphite phù hợp về:

• Kích thước hạt graphite.
• Mật độ vật liệu.
• Độ bền cơ học.
• Khả năng dẫn điện.
• Khả năng gia công.
• Độ ổn định kích thước.
• Yêu cầu gia công thô hoặc tinh.

Đối với điện cực có hình dạng phức tạp và yêu cầu độ chính xác cao, graphite hạt mịn và cấu trúc đồng đều thường được ưu tiên.

3. Gia công tạo hình bằng CNC

Phôi graphite được gá cố định trên máy phay CNC hoặc trung tâm gia công.

Dựa trên chương trình CAM, máy tiến hành phay thô, bán tinh và tinh để tạo ra biên dạng điện cực theo thiết kế.

Graphite có khả năng gia công tương đối tốt nên thời gian tạo hình điện cực có thể được tối ưu. Tuy nhiên, trong quá trình gia công cần đặc biệt chú ý đến bụi graphite, độ cứng vững khi gá phôi và lựa chọn dụng cụ cắt phù hợp.

4. Kiểm tra kích thước điện cực

Sau khi gia công, điện cực graphite cần được kiểm tra bằng các thiết bị đo phù hợp.

Các yếu tố thường được kiểm tra gồm:

• Kích thước tổng thể.
• Chiều cao điện cực.
• Kích thước các hốc và rãnh.
• Độ chính xác biên dạng.
• Dung sai kích thước.
• Độ đồng tâm.
• Độ phẳng và độ chính xác bề mặt.

Với điện cực 3D hoặc có hình dạng phức tạp, có thể sử dụng máy đo 3D/CMM để kiểm tra biên dạng.

5. Hoàn thiện và lắp đặt

Sau khi đạt yêu cầu, điện cực được vệ sinh bụi graphite, kiểm tra lần cuối và lắp vào hệ thống gá điện cực.

Điện cực sau đó được đưa lên máy EDM để gia công phôi.

Ưu điểm của tạo hình graphite bằng CNC

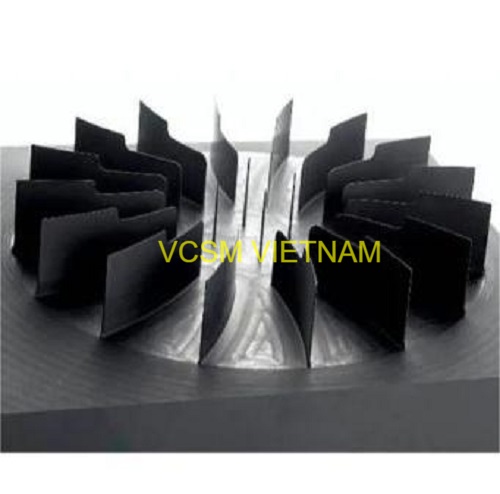

Tạo được biên dạng phức tạp

CNC cho phép gia công graphite thành nhiều hình dạng khác nhau, kể cả các biên dạng 3D phức tạp.

Điều này đặc biệt hữu ích trong chế tạo khuôn có nhiều hốc, rãnh, góc sâu hoặc hình học khó gia công bằng phương pháp truyền thống.

Gia công nhanh

Graphite có đặc tính dễ gia công hơn nhiều vật liệu kim loại có độ cứng cao. Khi kết hợp với máy CNC và phần mềm CAM, quá trình tạo điện cực có thể được tự động hóa và tối ưu đường chạy dao.

Trọng lượng điện cực thấp

Graphite có khối lượng riêng thấp hơn đồng đáng kể. Đây là lợi thế khi chế tạo điện cực kích thước lớn hoặc điện cực có cấu trúc phức tạp.

Phù hợp với gia công EDM chính xác

Graphite có khả năng chịu nhiệt tốt và giữ được độ ổn định trong điều kiện gia công EDM. Với loại graphite có chất lượng phù hợp, điện cực có thể đáp ứng các yêu cầu gia công khuôn chính xác.

Những yếu tố ảnh hưởng đến chất lượng tạo hình graphite

Chất lượng điện cực không chỉ phụ thuộc vào máy CNC mà còn phụ thuộc vào nhiều yếu tố khác.

Chất lượng vật liệu graphite

Graphite có kích thước hạt, mật độ và tính chất khác nhau sẽ cho khả năng gia công khác nhau. Vật liệu không đồng nhất có thể ảnh hưởng đến độ chính xác và chất lượng bề mặt điện cực.

Dụng cụ cắt

Dao phay sử dụng để gia công graphite cần phù hợp với vật liệu và yêu cầu bề mặt. Việc lựa chọn dụng cụ không phù hợp có thể gây sứt cạnh hoặc làm giảm chất lượng điện cực.

Tốc độ cắt và lượng chạy dao

Thông số CNC cần được thiết lập phù hợp với từng cấp graphite. Tốc độ cắt, lượng chạy dao và chiều sâu cắt ảnh hưởng trực tiếp đến năng suất cũng như chất lượng bề mặt.

Hút bụi graphite

Trong quá trình phay graphite phát sinh bụi mịn. Vì vậy, hệ thống hút bụi hiệu quả là yếu tố quan trọng để bảo vệ thiết bị, dụng cụ và môi trường làm việc.

Ứng dụng của điện cực graphite tạo hình

Điện cực than chì sau khi gia công được sử dụng phổ biến trong:

• Gia công khuôn ép nhựa.
• Gia công khuôn dập.
• Gia công khuôn đúc áp lực.
• Gia công thép đã nhiệt luyện.
• Gia công carbide và vật liệu cứng.
• Gia công hốc sâu.
• Gia công các chi tiết 3D phức tạp.
• Gia công các chi tiết yêu cầu độ chính xác cao.

Đặc biệt, graphite EDM phù hợp với những ứng dụng cần chế tạo nhiều điện cực có hình dạng phức tạp trong ngành khuôn mẫu.

Lưu ý khi gia công tạo hình than chì EDM

Để đạt chất lượng điện cực tốt, cần lựa chọn phôi graphite đúng cấp, kích thước phù hợp và có tính chất đồng nhất.

Ngoài ra, nên kiểm soát tốt quá trình gá phôi, lựa chọn dụng cụ cắt, thông số CNC và hệ thống hút bụi. Sau gia công, điện cực cần được kiểm tra trước khi đưa lên máy EDM.

Đối với những điện cực có yêu cầu dung sai nhỏ hoặc biên dạng 3D phức tạp, nên kiểm tra bằng thiết bị đo chuyên dụng nhằm hạn chế sai số giữa mô hình thiết kế và điện cực thực tế.

Cung cấp than chì EDM graphit và phôi tạo hình

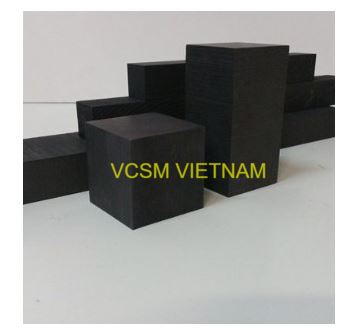

VCSM Việt Nam cung cấp than chì EDM graphite, khối graphite và phôi graphite dùng chế tạo điện cực EDM với nhiều kích thước và cấp vật liệu khác nhau.

Khách hàng có thể cung cấp bản vẽ, kích thước điện cực hoặc yêu cầu gia công để được tư vấn loại graphite phù hợp với máy EDM và vật liệu phôi.

VCSM Việt Nam cam kết

• Chất lượng graphite ổn định.
• Nhiều kích thước phôi.
• Tư vấn lựa chọn graphite theo ứng dụng.
• Hỗ trợ khách hàng xác định vật liệu phù hợp.
• Giá cạnh tranh.
• Hỗ trợ đơn hàng theo yêu cầu.
• Hóa đơn VAT đầy đủ.

Quý khách hàng có nhu cầu mua than chì EDM graphit, phôi graphite hoặc điện cực graphite tạo hình vui lòng liên hệ VCSM Việt Nam để được tư vấn và báo giá.
