THAN ĐIỆN CỰC GRAPHITE EDM – VẬT LIỆU ĐIỆN CỰC GIA CÔNG TIA LỬA ĐIỆN

Than điện cực graphite EDM là vật liệu graphite chuyên dụng được sử dụng để chế tạo điện cực cho phương pháp gia công tia lửa điện EDM (Electrical Discharge Machining). Nhờ khả năng dẫn điện tốt, chịu nhiệt cao, trọng lượng nhẹ và dễ gia công định hình, graphite được sử dụng phổ biến trong ngành khuôn mẫu, cơ khí chính xác, khuôn nhựa và gia công các chi tiết có hình dạng phức tạp.

So với điện cực đồng, điện cực graphite có nhiều ưu điểm về trọng lượng, khả năng gia công và độ ổn định nhiệt. Đây là lựa chọn phù hợp cho các ứng dụng EDM cần gia công nhanh, điện cực có hình dạng phức tạp hoặc yêu cầu độ chính xác cao.

Than điện cực graphite EDM là gì?

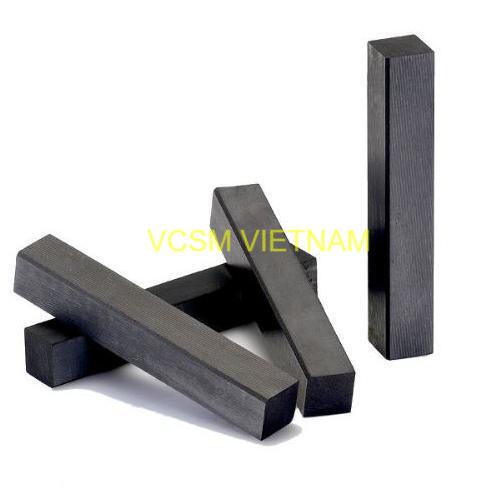

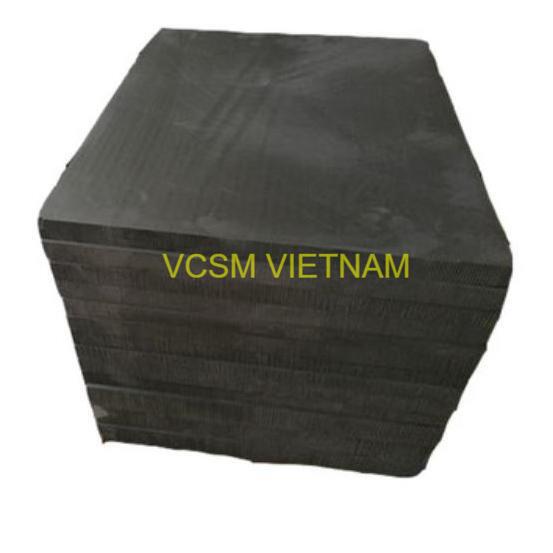

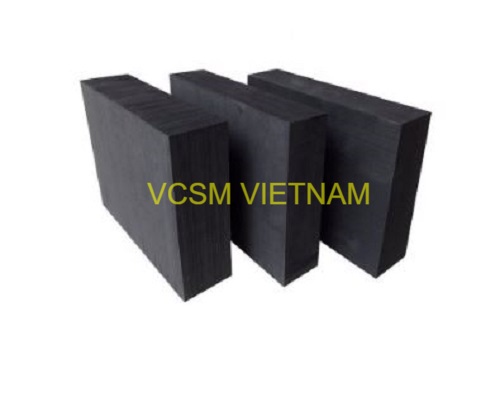

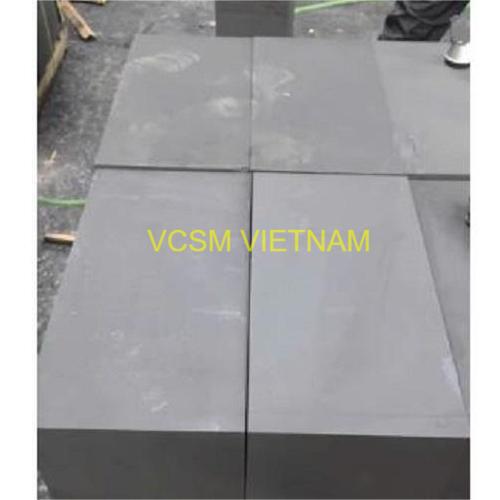

Than điện cực graphite EDM là loại graphite kỹ thuật được sản xuất với các đặc tính phù hợp cho quá trình chế tạo điện cực EDM. Vật liệu có thể được cung cấp dưới dạng khối graphite, tấm graphite hoặc phôi graphite để gia công thành hình dạng điện cực theo bản vẽ.

Trong máy EDM, điện cực graphite được tạo hình theo biên dạng cần gia công. Khi máy tạo ra tia lửa điện giữa điện cực và phôi, năng lượng phóng điện làm nóng chảy và bóc tách vật liệu trên bề mặt phôi.

Phương pháp này đặc biệt hiệu quả đối với các loại vật liệu có độ cứng cao hoặc những vị trí mà phương pháp gia công cắt gọt truyền thống khó thực hiện.

Đặc điểm của than điện cực graphite EDM

Khả năng chịu nhiệt cao

Graphite có khả năng chịu nhiệt và chống sốc nhiệt tốt. Trong môi trường gia công EDM, điện cực phải chịu tác động nhiệt liên tục từ các xung phóng điện.

Graphite có nhiệt độ thăng hoa rất cao, khoảng trên 3.000°C trong điều kiện thích hợp, giúp vật liệu duy trì độ ổn định tốt trong quá trình gia công.

Dẫn điện tốt

Graphite là vật liệu có khả năng dẫn điện, đáp ứng yêu cầu truyền năng lượng phóng điện từ máy EDM đến vùng gia công.

Tùy từng cấp graphite, điện trở suất và khả năng dẫn điện có thể khác nhau. Vì vậy, việc lựa chọn đúng cấp vật liệu là yếu tố quan trọng để đạt hiệu suất gia công mong muốn.

Trọng lượng nhẹ

Một ưu điểm nổi bật của graphite là khối lượng riêng thấp hơn nhiều so với đồng. Khi chế tạo các điện cực kích thước lớn, sử dụng graphite giúp giảm đáng kể trọng lượng điện cực.

Điều này có thể giảm tải cho hệ thống gá và tạo thuận lợi khi lắp đặt, thay đổi điện cực trên máy EDM.

Dễ gia công tạo hình

Graphite có thể được gia công bằng các phương pháp như phay CNC, khoan, tiện và gia công định hình.

Đặc biệt, các loại graphite hạt mịn có thể đáp ứng tốt những điện cực yêu cầu biên dạng phức tạp, dung sai nhỏ và độ chính xác cao.

Ưu điểm của điện cực graphite so với đồng

Trong gia công EDM, graphite và đồng đều có thể được sử dụng làm vật liệu điện cực. Tuy nhiên, graphite có một số lợi thế đáng chú ý:

• Trọng lượng nhẹ, thuận tiện khi sử dụng điện cực kích thước lớn.
• Khả năng chịu nhiệt cao, phù hợp với quá trình phóng điện liên tục.
• Dễ gia công, đặc biệt khi tạo các điện cực 3D phức tạp.
• Có thể sử dụng cho nhiều ứng dụng gia công thô và gia công tinh.
• Phù hợp với sản xuất khuôn mẫu và các chi tiết có hình dạng khó.
• Có thể tối ưu thời gian chế tạo điện cực khi kết hợp với CNC và phần mềm CAD/CAM.

Tuy nhiên, hiệu quả thực tế phụ thuộc vào loại graphite, máy EDM, thông số phóng điện, hình dạng điện cực và vật liệu phôi.

Ứng dụng của than điện cực graphite EDM

Gia công khuôn nhựa

Graphite được sử dụng rộng rãi để chế tạo điện cực phục vụ gia công khuôn ép nhựa. Điện cực có thể được gia công thành những biên dạng phức tạp để tạo hốc khuôn, rãnh nhỏ, góc sâu và các chi tiết khó tiếp cận.

Gia công khuôn dập

Trong lĩnh vực khuôn dập, điện cực graphite được sử dụng để tạo hình những vị trí có hình học phức tạp hoặc yêu cầu độ chính xác cao.

Gia công thép đã nhiệt luyện

EDM cho phép gia công các vật liệu có độ cứng cao. Điện cực graphite có thể được sử dụng trong quá trình gia công thép khuôn sau nhiệt luyện, thép hợp kim và một số vật liệu khó gia công bằng phương pháp cắt gọt thông thường.

Gia công carbide và vật liệu cứng

Graphite EDM có thể được ứng dụng trong các quy trình EDM yêu cầu gia công vật liệu có độ cứng cao như carbide, thép hợp kim và một số vật liệu kỹ thuật đặc biệt.

Điện cực gia công thô và tinh

Tùy cấp graphite và yêu cầu kỹ thuật, vật liệu có thể được sử dụng để chế tạo điện cực cho cả gia công thô và gia công tinh.

Việc lựa chọn cấp graphite phù hợp giúp cân bằng giữa tốc độ gia công, độ chính xác, chất lượng bề mặt và mức tiêu hao điện cực.

Các loại than graphite dùng làm điện cực

Tùy yêu cầu gia công, graphite điện cực có thể được phân loại theo kích thước hạt và tính chất vật liệu:

• Graphite hạt mịn.
• Graphite mật độ cao.
• Graphite EDM chính xác.
• Graphite dùng cho gia công thô.
• Graphite dùng cho gia công tinh.
• Khối graphite điện cực.
• Tấm graphite điện cực.

Graphite hạt càng mịn thường càng phù hợp với các ứng dụng yêu cầu độ chính xác và chất lượng bề mặt cao. Trong khi đó, cấp graphite có đặc tính phù hợp cho gia công thô có thể được lựa chọn nhằm tối ưu năng suất và chi phí.

Lưu ý khi lựa chọn graphite EDM

Để lựa chọn đúng than điện cực graphite EDM, khách hàng nên xác định:

• Kích thước phôi graphite cần sử dụng.
• Kích thước và hình dạng điện cực.
• Vật liệu phôi gia công.
• Yêu cầu độ chính xác.
• Yêu cầu độ nhám bề mặt.
• Gia công EDM thô hay tinh.
• Phương pháp gia công điện cực bằng CNC.
• Yêu cầu về độ bền cơ học và khả năng chống mài mòn.
• Thông số kỹ thuật của máy EDM.

Không nên chỉ lựa chọn graphite dựa vào giá thành. Với điện cực có biên dạng nhỏ, nhiều chi tiết hoặc yêu cầu dung sai cao, nên ưu tiên vật liệu graphite có cấu trúc đồng đều, hạt mịn và tính chất ổn định.

Gia công than điện cực graphite cần lưu ý gì?

Trong quá trình phay, khoan hoặc gia công graphite, vật liệu có thể tạo ra bụi graphite mịn. Vì vậy, xưởng gia công nên sử dụng hệ thống hút bụi phù hợp, vệ sinh máy thường xuyên và áp dụng biện pháp bảo vệ người vận hành.

Việc sử dụng đúng dụng cụ cắt, tốc độ trục chính, lượng chạy dao và chế độ hút bụi cũng góp phần nâng cao chất lượng bề mặt điện cực và tuổi thọ dụng cụ.

Mua than điện cực graphite EDM tại VCSM Việt Nam

VCSM Việt Nam cung cấp than điện cực graphite EDM, tấm graphite, khối graphite và vật liệu graphite dùng chế tạo điện cực cho ngành khuôn mẫu, cơ khí chính xác và gia công tia lửa điện.

Sản phẩm có thể lựa chọn theo kích thước, cấp graphite, kích thước hạt và yêu cầu kỹ thuật. Khách hàng có thể cung cấp bản vẽ điện cực hoặc kích thước phôi cần gia công để được tư vấn loại graphite phù hợp.

Cam kết dịch vụ

• Chất lượng sản phẩm ổn định.
• Tư vấn lựa chọn vật liệu theo nhu cầu gia công.
• Kích thước đa dạng, có thể đặt theo yêu cầu.
• Giá cạnh tranh.
• Hỗ trợ tư vấn kỹ thuật.
• Hóa đơn VAT đầy đủ.

Quý khách hàng có nhu cầu mua than điện cực graphite EDM vui lòng liên hệ VCSM Việt Nam để được tư vấn, báo giá và hỗ trợ lựa chọn sản phẩm phù hợp với máy EDM và yêu cầu gia công.
