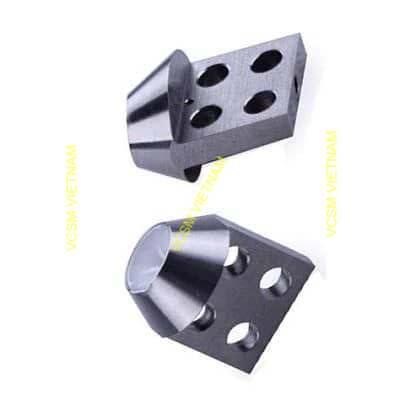

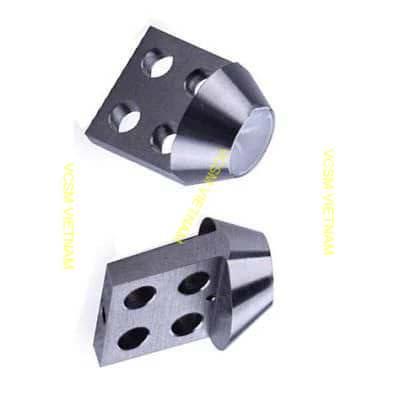

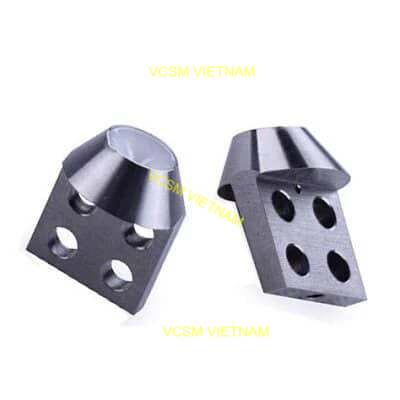

Đầu Dẫn Hướng Dây Cho Máy Cắt Dây EDM MAKINO

Đầu dẫn hướng dây cho máy cắt dây EDM MAKINO là linh kiện quan trọng trong cụm Wire Guide, có nhiệm vụ định hướng và duy trì vị trí ổn định của dây điện cực trong quá trình gia công. Đây là chi tiết có độ chính xác cao, ảnh hưởng trực tiếp đến sự ổn định của dây và chất lượng gia công trên máy cắt dây EDM MAKINO.

Đầu dẫn hướng dây EDM MAKINO là gì?

Trong máy Wire EDM, dây điện cực phải được giữ ổn định khi di chuyển qua phôi. Wire Guide giúp định vị dây và hạn chế chuyển động không mong muốn.

Do đó, tình trạng của đầu dẫn hướng dây có thể ảnh hưởng đến:

• Độ ổn định của dây điện cực.
• Độ chính xác đường cắt.
• Khả năng duy trì vị trí dây.
• Độ ổn định khi gia công.
• Chất lượng bề mặt gia công.

Công dụng của đầu dẫn hướng dây MAKINO

Đầu dẫn hướng dây có các chức năng chính:

• Định hướng dây điện cực.
• Giữ dây tại vị trí yêu cầu.
• Hạn chế rung dây.
• Hỗ trợ duy trì độ chính xác gia công.
• Phối hợp với Upper Guide và Lower Guide.
• Kết hợp với Power Feed Contact.
• Hỗ trợ hệ thống Water Nozzle hoạt động đúng vị trí.

Wire Guide là một trong những linh kiện cần được kiểm tra định kỳ trên máy cắt dây EDM.

Upper Wire Guide và Lower Wire Guide MAKINO

Máy cắt dây EDM thường có hai cụm dẫn dây chính:

Upper Wire Guide

Nằm phía trên phôi, có nhiệm vụ định hướng dây trước khi dây đi vào vùng gia công.

Lower Wire Guide

Nằm phía dưới phôi, tiếp tục định hướng dây sau khi dây đi qua vùng cắt.

Hai vị trí này không nhất thiết sử dụng cùng một loại Wire Guide.

Khi đặt hàng cần xác định:

MAKINO + Model máy + Upper/Lower + Part Number.

Vật liệu đầu dẫn hướng dây MAKINO

Tùy thiết kế và mã linh kiện, Wire Guide có thể sử dụng các vật liệu có độ cứng và khả năng chống mài mòn cao.

Một số loại thường gặp:

• Diamond Guide.
• Sapphire Guide.
• Ceramic Guide.
• Carbide Guide.
• Vật liệu kỹ thuật chuyên dụng.

Mục tiêu của vật liệu dẫn hướng là đảm bảo độ ổn định kích thước, khả năng chống mài mòn và độ chính xác của lỗ dẫn dây.

Diamond Wire Guide MAKINO

Diamond Wire Guide MAKINO là loại đầu dẫn hướng sử dụng chi tiết dẫn hướng bằng kim cương hoặc vật liệu có thành phần kim cương tại vị trí dẫn dây.

Ưu điểm:

• Độ cứng cao.
• Chống mài mòn tốt.
• Độ ổn định kích thước cao.
• Phù hợp với gia công yêu cầu độ chính xác cao.
• Có khả năng duy trì hình dạng lỗ dẫn dây tốt trong quá trình sử dụng.

Ceramic Wire Guide MAKINO

Ceramic Wire Guide sử dụng vật liệu ceramic tại phần dẫn hướng.

Ceramic có đặc tính:

• Độ cứng cao.
• Khả năng chống mài mòn tốt.
• Cách điện tốt.
• Ổn định trong môi trường gia công phù hợp.

Tuy nhiên, ceramic có tính giòn nên cần cẩn thận khi tháo lắp và vệ sinh.

Đầu dẫn hướng dây có ảnh hưởng đến độ chính xác gia công không?

Có.

Wire Guide giúp xác định vị trí của dây điện cực trong vùng gia công.

Nếu đầu dẫn hướng bị:

• Mòn.
• Nứt.
• Sứt.
• Bẩn.
• Biến dạng.
• Lắp lệch.
• Sai kích thước.

Dấu hiệu đầu dẫn hướng dây MAKINO bị mòn

Một số dấu hiệu cần kiểm tra:

• Dây điện cực bị rung.
• Dây chạy không ổn định.
• Dây bị lệch.
• Dây thường xuyên bị đứt.
• Độ chính xác gia công giảm.
• Đường cắt xuất hiện sai lệch.
• Bề mặt gia công không ổn định.
• Lỗ dẫn dây bị mòn.
• Guide bị sứt hoặc nứt.
• Dây không đi qua đúng tâm.

Nguyên nhân làm Wire Guide MAKINO bị mòn

Dây điện cực hoạt động liên tục

Dây chuyển động qua lỗ dẫn hướng trong thời gian dài gây hao mòn.

Máy hoạt động với cường độ cao

Tần suất gia công cao có thể làm tăng tốc độ hao mòn linh kiện.

Dây chạy không ổn định

Dây rung hoặc lệch có thể làm tăng ma sát tại lỗ guide.

Cặn bẩn trong cụm dẫn dây

Cặn bẩn có thể ảnh hưởng đến bề mặt và lỗ dẫn hướng.

Lắp đặt không chính xác

Guide bị lệch có thể khiến dây tiếp xúc không đúng vị trí.

Khi nào nên thay đầu dẫn hướng dây MAKINO?

Nên kiểm tra và thay Wire Guide khi:

• Lỗ dẫn dây bị mòn.
• Guide bị nứt.
• Guide bị sứt.
• Guide bị biến dạng.
• Dây chạy không ổn định.
• Độ chính xác gia công giảm.
• Không thể căn chỉnh đúng.
• Linh kiện không còn đáp ứng yêu cầu sử dụng.

Không nên tiếp tục sử dụng Wire Guide bị nứt hoặc hư hỏng nghiêm trọng.

Đường kính lỗ Wire Guide MAKINO

Đường kính lỗ dẫn dây là một trong những thông số quan trọng nhất khi lựa chọn Wire Guide.

Không nên chỉ dựa vào kích thước bên ngoài của đầu guide.

Cần xác định:

Đường kính dây điện cực → đường kính lỗ Wire Guide → model máy → vị trí Upper/Lower → Part Number.

Lựa chọn sai kích thước có thể làm ảnh hưởng đến khả năng định hướng dây.

Wire Guide và Power Feed Contact có giống nhau không?

Không.

Các bộ phận có thể nằm trong cùng một cụm nhưng có chức năng khác nhau.

Wire Guide và Water Nozzle MAKINO

Hai linh kiện thường nằm gần nhau nhưng đảm nhiệm chức năng khác nhau.

Wire Guide: định hướng dây.

Water Nozzle: đưa nước đến vùng gia công.

Nếu nước phun không đúng vị trí, cần kiểm tra cả:

• Water Nozzle.
• Nozzle Holder.
• Nắp chụp nước.
• Đường ống nước.
• Vị trí cụm dẫn dây.

Các dòng máy cắt dây EDM MAKINO

Tùy mã linh kiện, đầu dẫn hướng dây có thể được sử dụng trên nhiều dòng máy Makino Wire EDM như:

• Makino U Series.
• Makino DU Series.
• Makino EU Series.
• Makino SP Series.
• Makino UP Series.
• Makino W Series.
• Makino MGW Series.
• Các dòng máy cắt dây EDM MAKINO khác.

Lưu ý: Không phải Wire Guide nào cũng dùng chung cho tất cả model. Cần kiểm tra Part Number trước khi thay thế.

Cách chọn đầu dẫn hướng dây cho máy cắt dây EDM MAKINO

Để chọn đúng Wire Guide MAKINO, cần xác định:

1. Model máy

Ví dụ:

Makino U, DU, EU, SP, UP, W, MGW...

2. Vị trí lắp đặt

• Upper.
• Lower.

3. Đường kính dây điện cực

Xác định loại dây đang sử dụng để lựa chọn guide phù hợp.

4. Mã OEM / Part Number

Đây là thông tin rất quan trọng để đối chiếu chính xác.

5. Kích thước

Kiểm tra:

• Đường kính ngoài.
• Chiều dài.
• Đường kính lỗ.
• Ren.
• Vị trí định vị.

6. Hình ảnh thực tế

Nên cung cấp hình ảnh cả mặt trước, mặt sau và vị trí lắp đặt.

Có thể dùng chung Wire Guide giữa các máy MAKINO không?

Không nên mặc định sử dụng chung.

Một số Wire Guide có thể tương thích nhiều model nhưng cần kiểm tra Part Number.

Các yếu tố có thể khác nhau:

• Đường kính lỗ.
• Kích thước ngoài.
• Chiều dài.
• Ren.
• Vị trí lắp.
• Vật liệu.
• Upper/Lower.

Do đó, cần đối chiếu model + Part Number + kích thước trước khi đặt hàng.

Bảo dưỡng đầu dẫn hướng dây MAKINO

Để duy trì độ chính xác của Wire Guide:

1. Vệ sinh cụm dẫn dây định kỳ.
2. Kiểm tra lỗ dẫn dây.
3. Kiểm tra dấu hiệu mòn.
4. Kiểm tra vết nứt hoặc sứt.
5. Kiểm tra vị trí lắp.
6. Kiểm tra Power Feed Contact.
7. Kiểm tra Water Nozzle.
8. Kiểm tra tấm dẫn điện.
9. Kiểm tra tấm cách điện.
10. Thay guide khi không còn đảm bảo.

Không nên sử dụng dụng cụ cứng hoặc phương pháp vệ sinh có thể làm xước lỗ dẫn dây.

Phụ kiện liên quan đến Wire Guide MAKINO

Khi thay đầu dẫn hướng dây, nên kiểm tra đồng thời:

• Tấm dẫn hướng dây MAKINO
• Tấm dẫn điện MAKINO
• Tấm cách điện MAKINO
• Nắp chụp nước MAKINO
• Water Nozzle MAKINO
• Nozzle Holder MAKINO
• Power Feed Contact MAKINO
• Ceramic Insulator MAKINO
• Guide Roller MAKINO
• Pulley MAKINO

Việc kiểm tra đồng bộ giúp phát hiện các linh kiện khác đã bị mòn hoặc hư hỏng.

Cung cấp đầu dẫn hướng dây cho máy cắt dây EDM MAKINO

Chúng tôi cung cấp đầu dẫn hướng dây cho máy cắt dây EDM MAKINO phục vụ:

• Thay Wire Guide bị mòn.
• Bảo trì máy cắt dây EDM.
• Sửa chữa cụm Upper Guide.
• Sửa chữa cụm Lower Guide.
• Thay Diamond Wire Guide.
• Thay Ceramic Wire Guide.
• Thay linh kiện theo mã OEM.
• Bảo trì hệ thống dẫn dây.

Sản phẩm được hỗ trợ đối chiếu theo:

Model máy + Part Number + Upper/Lower + đường kính dây + kích thước + hình ảnh.

Làm thế nào để đặt đúng Wire Guide MAKINO?

Khách hàng nên cung cấp:

Model máy: Makino U, DU, EU, SP, UP, W, MGW...

Vị trí: Upper hoặc Lower.

Mã OEM: nếu có.

Đường kính dây: kích thước dây điện cực đang sử dụng.

Kích thước: đường kính ngoài, chiều dài, lỗ dẫn dây và ren.

Hình ảnh: ảnh linh kiện cũ và vị trí lắp.

Nếu không có Part Number, có thể gửi model máy + hình ảnh + kích thước, chúng tôi hỗ trợ đối chiếu.

Mua đầu dẫn hướng dây máy cắt dây EDM MAKINO

Khi mua đầu dẫn hướng dây EDM MAKINO, không nên chỉ dựa vào tên gọi Wire Guide.

Cần xác định:

Model máy → Upper/Lower → Part Number → đường kính dây → đường kính lỗ → kích thước.

Việc lựa chọn đúng Wire Guide giúp đảm bảo khả năng lắp đặt và hỗ trợ dây điện cực chạy ổn định.

Liên hệ để được tư vấn, đối chiếu mã và báo giá đầu dẫn hướng dây máy cắt dây EDM MAKINO.

Kết luận

Đầu dẫn hướng dây cho máy cắt dây EDM MAKINO là linh kiện quan trọng giúp định hướng dây điện cực và duy trì vị trí dây trong quá trình gia công.

Khi Wire Guide bị mòn, nứt, sứt, biến dạng hoặc lắp sai, có thể ảnh hưởng đến sự ổn định của dây và chất lượng gia công.

Đầu dẫn dây
Hình ảnh	Mã số	Orignal P/No.	Kích thước	Position	Ứng dụng
	MA101	6EC80B403 6EC80B404 11EC80A401	Φ0.205 Φ0.255 Φ0.305	Common	EC. SP. U series Wire guide dies
	MA102		Φ0.205 Φ0.255 Φ0.305	Common	EC. SP. U series Press guide dies
