Phụ Kiện Khác Cho Máy Cắt Dây EDM MAKINO

Phụ kiện khác cho máy cắt dây EDM MAKINO là nhóm linh kiện thay thế được sử dụng để bảo trì, sửa chữa và duy trì hoạt động ổn định của máy cắt dây EDM Makino. Nhóm sản phẩm bao gồm nhiều loại roller, pulley, nozzle holder, guide pipe, ceramic insulator, brush holder, spacer, bearing và các linh kiện cơ khí – điện khác.

Việc lựa chọn đúng phụ kiện máy cắt dây EDM MAKINO theo model, mã OEM, kích thước và vị trí lắp đặt giúp hạn chế tình trạng lắp sai linh kiện và giảm thời gian dừng máy.

Phụ kiện máy cắt dây EDM MAKINO gồm những gì?

Ngoài các linh kiện chính như đầu dẫn hướng dây, tấm dẫn điện, tấm cách điện và nắp chụp nước, máy cắt dây EDM MAKINO còn sử dụng nhiều loại phụ kiện khác.

Một số nhóm phụ kiện phổ biến:

• Guide Roller MAKINO

• Feed Roller MAKINO
• Pinch Roller MAKINO
• Capstan Roller MAKINO
• Pulley MAKINO
• Ceramic Pulley MAKINO
• Brush Holder MAKINO
• Nozzle Holder MAKINO
• Guide Pipe MAKINO
• Ceramic Insulator MAKINO
• Insulator Plate MAKINO
• Spacer MAKINO
• Bearing MAKINO
• Water-related Parts
• Các chi tiết cơ khí và linh kiện điện khác

Tùy model máy, cấu tạo và mã linh kiện có thể khác nhau.

Guide Roller cho máy cắt dây EDM MAKINO

Guide Roller MAKINO là linh kiện hỗ trợ dẫn hướng dây điện cực trong hệ thống Wire EDM.

Roller hoạt động liên tục trong quá trình máy cắt dây nên có thể bị mòn sau thời gian dài sử dụng.

Dấu hiệu Guide Roller bị mòn:

• Roller quay không đều.

• Dây điện cực bị rung.
• Dây chạy lệch.
• Bề mặt roller bị mòn.
• Xuất hiện tiếng ồn bất thường.
• Chất lượng gia công giảm.

Khi thay thế cần đối chiếu chính xác model máy và kích thước roller.

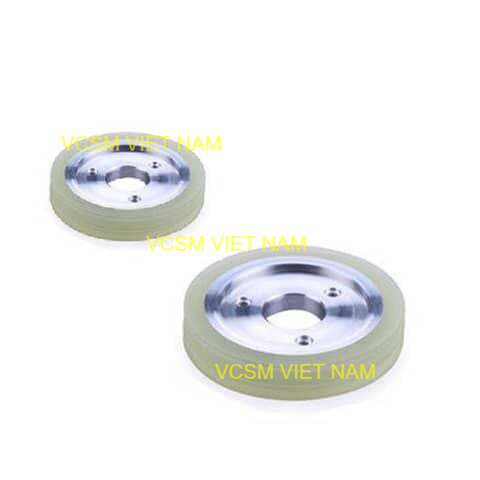

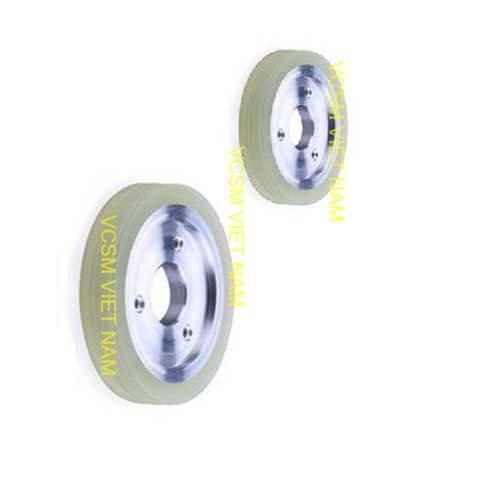

Feed Roller MAKINO

Feed Roller hỗ trợ đưa dây điện cực qua hệ thống dẫn dây của máy.

Nếu Feed Roller bị mòn, dây có thể chạy không ổn định hoặc bị trượt.

Khi kiểm tra cần chú ý:

• Đường kính roller.

• Chiều rộng.
• Đường kính lỗ.
• Vị trí lắp.
• Mã OEM.

Pinch Roller MAKINO

Pinch Roller MAKINO có chức năng giữ và hỗ trợ dẫn dây điện cực.

Bề mặt tiếp xúc của roller cần đảm bảo tình trạng tốt để dây được giữ ổn định.

Pinch Roller bị mòn có thể dẫn đến:

• Dây chạy không ổn định.

• Dây rung.
• Khả năng kéo dây giảm.
• Tăng nguy cơ dây bị đứt.

Capstan Roller MAKINO

Capstan Roller thuộc hệ thống kéo và điều khiển dây điện cực.

Roller cần đảm bảo độ chính xác về:

• Đường kính.

• Độ đồng tâm.
• Bề mặt.
• Vị trí lắp đặt.

Nếu Capstan Roller bị mòn, nên kiểm tra đồng thời các pulley và roller liên quan.

Pulley cho máy cắt dây EDM MAKINO

Pulley MAKINO EDM có nhiệm vụ dẫn hướng hoặc thay đổi hướng chuyển động của dây điện cực.

Tùy vị trí, có thể gặp:

• Guide Pulley.

• Wire Pulley.
• Ceramic Pulley.
• Drive Pulley.
• Pulley dẫn dây.

Pulley bị mòn hoặc lệch có thể ảnh hưởng đến đường chạy của dây điện cực.

Ceramic Pulley MAKINO

Ceramic Pulley MAKINO được sử dụng tại những vị trí yêu cầu khả năng cách điện và chống mài mòn phù hợp.

Ceramic có các đặc tính:

• Cách điện tốt.

• Độ cứng cao.
• Chống mài mòn.
• Ổn định kích thước.
• Phù hợp với môi trường gia công EDM.

Do ceramic có tính giòn, cần tránh va đập mạnh trong quá trình tháo lắp.

Brush Holder MAKINO

Brush Holder MAKINO là linh kiện dùng để giữ chổi điện trong cụm tiếp điện hoặc các hệ thống điện liên quan.

Khi Brush Holder bị hư hỏng có thể xuất hiện:

• Chổi điện không cố định đúng vị trí.

• Tiếp xúc điện không ổn định.
• Xuất hiện dấu cháy.
• Hệ thống điện hoạt động bất thường.

Khi bảo trì nên kiểm tra cả Brush Holder và Brush.

Nozzle Holder MAKINO

Nozzle Holder MAKINO có nhiệm vụ giữ cố định Water Nozzle trong cụm dẫn nước.

Nozzle Holder cần được lắp đúng vị trí để đầu phun nước hoạt động ổn định.

Nên kiểm tra khi:

• Nozzle bị lỏng.

• Nozzle bị lệch.
• Holder bị nứt.
• Nước phun sai hướng.
• Cụm nozzle bị rung hoặc không chắc chắn.

Guide Pipe MAKINO

Guide Pipe hỗ trợ dẫn dây điện cực qua một số vị trí trong hệ thống Wire EDM.

Khi Guide Pipe bị mòn hoặc biến dạng, việc luồn dây và dẫn dây có thể gặp khó khăn.

Các thông số cần kiểm tra:

• Đường kính trong.

• Đường kính ngoài.
• Chiều dài.
• Vị trí lắp đặt.
• Model máy.

Ceramic Insulator MAKINO

Ceramic Insulator MAKINO là linh kiện cách điện được sử dụng trong các vị trí cần cách ly giữa bộ phận dẫn điện và bộ phận kim loại.

Ceramic Insulator có thể kết hợp với:

• Wire Guide.

• Power Feed Contact.
• Guide Plate.
• Nozzle.
• Các chi tiết dẫn điện.

Nếu ceramic bị nứt, vỡ hoặc cháy bề mặt, nên kiểm tra và thay thế.

Spacer và Bearing MAKINO

Các chi tiết như Spacer, Washer và Bearing thường có kích thước nhỏ nhưng đóng vai trò quan trọng trong việc định vị và chuyển động của các cụm linh kiện.

Khi bảo trì máy nên kiểm tra các chi tiết này nếu xuất hiện:

• Độ rơ.

• Tiếng ồn.
• Rung.
• Sai lệch vị trí.
• Khó khăn khi vận hành.

Không nên tự ý thay Spacer bằng chi tiết có kích thước tương đương nhưng không đúng thông số thiết kế.

Phụ kiện MAKINO sử dụng cho những dòng máy nào?

Tùy mã linh kiện, phụ kiện có thể được sử dụng cho nhiều dòng máy cắt dây EDM MAKINO.

Một số dòng máy Makino Wire EDM phổ biến gồm:

• Makino U Series.

• Makino DU Series.
• Makino EU Series.
• Makino EDNC Series.
• Makino SP Series.
• Makino UP Series.
• Makino MGW Series.
• Makino W Series.
• Các dòng Makino Wire EDM khác.

Lưu ý: Không phải một loại phụ kiện có thể dùng chung cho tất cả các model. Cần đối chiếu model và mã OEM trước khi đặt hàng.

Dấu hiệu máy cắt dây EDM MAKINO cần kiểm tra phụ kiện

Nên kiểm tra hệ thống phụ kiện khi máy xuất hiện:

• Dây điện cực bị rung.

• Dây chạy lệch.
• Dây thường xuyên bị đứt.
• Roller quay không đều.
• Pulley bị mòn.
• Wire Guide bị mòn.
• Tiếp điện không ổn định.
• Nước phun không đúng hướng.
• Nước bị rò rỉ.
• Cụm dẫn dây phát ra tiếng bất thường.
• Độ chính xác gia công giảm.

Các hiện tượng trên có thể do nhiều nguyên nhân, vì vậy nên kiểm tra tổng thể trước khi thay linh kiện.

Khi nào nên thay phụ kiện máy cắt dây MAKINO?

Phụ kiện bị mòn

Roller, pulley và các chi tiết tiếp xúc có thể bị hao mòn theo thời gian.

Phụ kiện bị nứt hoặc vỡ

Đặc biệt với các chi tiết ceramic.

Phụ kiện bị biến dạng

Có thể khiến dây hoặc cụm dẫn dây bị lệch.

Bị cháy hoặc carbon hóa

Thường liên quan đến linh kiện cách điện và tiếp điện.

Không còn đảm bảo kích thước

Các linh kiện chính xác cần được thay thế khi không còn đáp ứng yêu cầu lắp đặt.

Cách chọn phụ kiện cho máy cắt dây EDM MAKINO

Để chọn đúng phụ kiện, cần xác định 5 thông tin quan trọng:

1. Model máy

Ví dụ:

Makino U3, U6, DUO, EU Series, SP Series...

2. Tên linh kiện

Ví dụ:

Guide Roller, Pulley, Brush Holder, Nozzle Holder, Ceramic Insulator...

3. Mã OEM / Part Number

Nếu có mã trên linh kiện cũ, nên cung cấp để đối chiếu.

4. Kích thước

Có thể cần:

• Chiều dài.

• Chiều rộng.
• Độ dày.
• Đường kính.
• Đường kính lỗ.
• Khoảng cách lỗ.

5. Hình ảnh thực tế

Hình ảnh linh kiện cũ và vị trí lắp đặt giúp xác định chính xác hơn.

Có thể dùng chung phụ kiện giữa các máy MAKINO không?

Không nên mặc định sử dụng chung.

Một số linh kiện có thể tương thích nhiều model, nhưng nhiều phụ kiện được thiết kế riêng cho từng dòng máy.

Ví dụ:

• Upper Guide và Lower Guide có thể khác nhau.

• Pulley có thể khác đường kính.
• Ceramic Insulator có thể khác vị trí lỗ.
• Nozzle Holder có thể khác cấu tạo.
• Roller có thể khác kích thước.

Do đó cần kiểm tra Part Number và model máy trước khi mua.

Bảo dưỡng phụ kiện máy cắt dây EDM MAKINO

Để duy trì hoạt động ổn định, nên:

1. Vệ sinh cụm dẫn dây định kỳ.

2. Loại bỏ cặn bẩn.
3. Kiểm tra Guide Roller.
4. Kiểm tra Pulley.
5. Kiểm tra Wire Guide.
6. Kiểm tra Power Feed Contact.
7. Kiểm tra Ceramic Insulator.
8. Kiểm tra Water Nozzle.
9. Kiểm tra Nozzle Holder.
10. Kiểm tra Bearing và các chi tiết chuyển động.

Bảo dưỡng định kỳ giúp phát hiện sớm các linh kiện bị mòn và hạn chế sự cố ngoài kế hoạch.

Bảng phụ kiện khác cho máy cắt dây EDM MAKINO

Cung cấp phụ kiện khác cho máy cắt dây EDM MAKINO

Chúng tôi cung cấp phụ kiện và linh kiện thay thế cho máy cắt dây EDM MAKINO phục vụ:

• Bảo trì máy Wire EDM.

• Sửa chữa máy cắt dây.
• Thay thế linh kiện hao mòn.
• Phục hồi cụm dẫn dây.
• Bảo trì Upper Guide.
• Bảo trì Lower Guide.
• Bảo trì hệ thống dẫn nước.
• Bảo trì hệ thống tiếp điện.

Các nhóm sản phẩm gồm:

Roller – Pulley – Guide Roller – Pinch Roller – Brush Holder – Nozzle Holder – Guide Pipe – Ceramic Insulator – Spacer – Bearing và nhiều linh kiện khác.

Đặt phụ kiện máy cắt dây EDM MAKINO

Để xác định đúng sản phẩm, khách hàng nên gửi:

Model máy: Makino U, DU, EU, SP, UP, MGW hoặc model cụ thể.

Tên linh kiện: tên hoặc mô tả linh kiện cần thay.

Mã OEM: nếu có.

Vị trí: Upper, Lower hoặc vị trí khác.

Kích thước: kích thước thực tế của linh kiện.

Hình ảnh: ảnh linh kiện cũ và vị trí lắp.

Nếu không có mã OEM, có thể gửi hình ảnh + model máy + kích thước, chúng tôi hỗ trợ đối chiếu.

Vì sao nên sử dụng đúng phụ kiện MAKINO?

Sử dụng đúng linh kiện giúp:

• Lắp đặt chính xác.

• Duy trì đường chạy của dây.
• Hạn chế rung dây.
• Hỗ trợ hệ thống tiếp điện ổn định.
• Hỗ trợ hệ thống dẫn nước.
• Giảm thời gian dừng máy.
• Hạn chế phát sinh hư hỏng liên quan.
• Duy trì độ ổn định khi gia công.

Đặc biệt đối với Wire Guide, Roller, Pulley, Ceramic Insulator và Power Feed, kích thước và vị trí lắp đặt cần được kiểm tra chính xác.

Kết luận

Phụ kiện khác cho máy cắt dây EDM MAKINO bao gồm nhiều nhóm linh kiện như Guide Roller, Feed Roller, Pinch Roller, Pulley, Ceramic Pulley, Brush Holder, Nozzle Holder, Guide Pipe, Ceramic Insulator, Spacer, Bearing và các chi tiết khác.

Đây là những linh kiện hỗ trợ hệ thống dẫn dây, tiếp điện, cách điện, dẫn nước và chuyển động của máy cắt dây EDM MAKINO.

Phụ kiện khác
Hình ảnh	Mẫu số	Orignal P/No.	Kích thước	Vị trí	Ứng dụng
