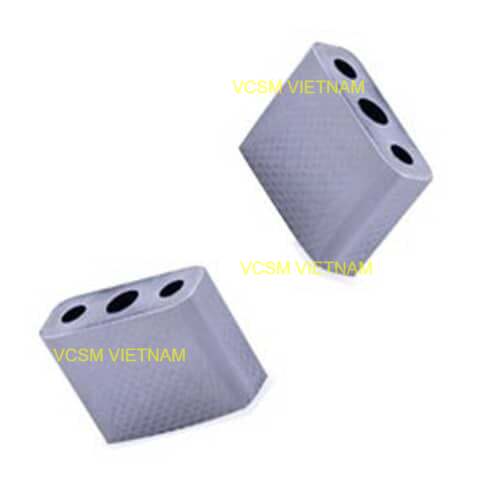

Tấm Dẫn Điện Cho Máy Cắt Dây EDM MAKINO

Tấm dẫn điện cho máy cắt dây EDM MAKINO là linh kiện quan trọng trong cụm tiếp điện và dẫn dây của máy Wire EDM. Bộ phận này hỗ trợ truyền dòng điện đến dây điện cực, giúp quá trình phóng điện trong vùng gia công diễn ra ổn định.

Tấm dẫn điện MAKINO thường được sử dụng kết hợp với Power Feed Contact, Wire Guide, tấm cách điện, Water Nozzle và các linh kiện trong cụm Upper Guide/Lower Guide.

Tấm dẫn điện máy cắt dây EDM MAKINO là gì?

Tấm dẫn điện MAKINO EDM, thường được gọi là Feed Plate, Conductive Plate hoặc Power Feed Plate, là chi tiết thuộc hệ thống truyền điện của máy cắt dây EDM.

Trong quá trình gia công, dây điện cực cần được cấp điện liên tục và ổn định. Tấm dẫn điện hỗ trợ tạo đường truyền điện đến khu vực tiếp điện của dây.

Tùy từng model máy MAKINO, tấm dẫn điện có thể khác nhau về:

• Kích thước.
• Hình dạng.
• Vị trí lỗ.
• Độ dày.
• Vật liệu.
• Vị trí lắp đặt.
• Mã OEM.

Công dụng của tấm dẫn điện MAKINO

Tấm dẫn điện có các chức năng chính:

• Hỗ trợ dẫn điện đến dây điện cực.
• Duy trì đường truyền điện ổn định.
• Kết hợp với Power Feed Contact.
• Hỗ trợ quá trình phóng điện EDM.
• Giúp hệ thống Wire EDM hoạt động ổn định.
• Phối hợp với cụm Upper Guide và Lower Guide.

Tấm dẫn điện có vai trò quan trọng nhưng không phải là bộ phận duy nhất quyết định chất lượng tiếp điện. Khi máy có vấn đề cần kiểm tra toàn bộ hệ thống điện và dẫn dây.

Tấm dẫn điện và Power Feed Contact có giống nhau không?

Không giống nhau.

Các linh kiện này thường hoạt động trong cùng một cụm nhưng đảm nhiệm những chức năng khác nhau.

Tấm dẫn điện Upper và Lower MAKINO

Máy cắt dây EDM thường có hai cụm dẫn dây:

Upper Guide

Nằm phía trên phôi và hỗ trợ dẫn dây vào vùng gia công.

Lower Guide

Nằm phía dưới phôi và hỗ trợ định hướng dây sau vùng cắt.

Tấm dẫn điện ở hai vị trí này có thể có thiết kế khác nhau.

Vì vậy, khi đặt hàng cần xác định:

Model MAKINO + Upper/Lower + Part Number.

Không nên tự ý sử dụng tấm dẫn điện Upper thay cho Lower khi chưa xác nhận khả năng tương thích.

Vật liệu tấm dẫn điện MAKINO

Tùy thiết kế của từng model và mã linh kiện, tấm dẫn điện có thể được sản xuất từ vật liệu dẫn điện phù hợp với môi trường EDM.

Một số vật liệu có thể gặp:

• Đồng.
• Hợp kim đồng.
• Đồng đỏ.
• Vật liệu dẫn điện chuyên dụng.
• Vật liệu chống mài mòn.

Vật liệu cụ thể cần được xác định dựa trên mã linh kiện hoặc thông số kỹ thuật của nhà sản xuất.

Dấu hiệu tấm dẫn điện MAKINO bị mòn hoặc hư hỏng

Nên kiểm tra tấm dẫn điện khi máy xuất hiện:

• Tiếp điện không ổn định.
• Dây điện cực thường xuyên bị đứt.
• Xuất hiện tia lửa bất thường.
• Bề mặt tấm bị cháy.
• Bề mặt tiếp xúc bị mòn.
• Tấm bị oxy hóa.
• Tấm bị biến dạng.
• Xuất hiện dấu carbon hóa.
• Chất lượng gia công giảm.

Tuy nhiên, những hiện tượng này cũng có thể xuất phát từ Power Feed Contact, Wire Guide, dây điện cực, nước gia công hoặc thông số cắt.

Nguyên nhân làm tấm dẫn điện EDM MAKINO bị hư hỏng

1. Mài mòn trong quá trình sử dụng

Bề mặt tiếp xúc có thể hao mòn sau thời gian dài vận hành.

2. Phóng điện bất thường

Điều kiện phóng điện không ổn định có thể tạo ra các vết cháy trên bề mặt.

3. Tiếp xúc không chính xác

Tấm bị lệch hoặc lắp không đúng có thể làm giảm khả năng truyền điện.

4. Cặn bẩn và tạp chất

Cặn bẩn tích tụ có thể ảnh hưởng đến bề mặt tiếp xúc.

5. Linh kiện tiếp xúc bị mòn

Power Feed Contact bị mòn có thể làm tăng tải lên bề mặt tấm dẫn điện.

Khi nào nên thay tấm dẫn điện MAKINO?

Nên kiểm tra và thay thế khi:

• Bề mặt tiếp xúc bị mòn nhiều.
• Có vết cháy lớn.
• Tấm bị biến dạng.
• Bị nứt hoặc hư hỏng.
• Tiếp điện không ổn định.
• Không thể làm sạch và phục hồi bề mặt.
• Kích thước không còn đảm bảo yêu cầu lắp đặt.

Khi thay tấm dẫn điện, nên kiểm tra đồng thời Power Feed Contact và các linh kiện cách điện.

Tấm dẫn điện ảnh hưởng đến quá trình cắt EDM như thế nào?

Máy Wire EDM sử dụng quá trình phóng điện giữa dây điện cực và phôi để gia công.

Đường truyền điện không ổn định có thể dẫn đến:

• Gia công không ổn định.
• Dây điện cực dễ bị đứt.
• Tốc độ gia công giảm.
• Chất lượng bề mặt không ổn định.
• Xuất hiện dấu cháy tại vị trí tiếp điện.
• Khó duy trì điều kiện cắt tối ưu.

Do đó, khi phát hiện bất thường cần kiểm tra tấm dẫn điện + Power Feed Contact + Wire Guide + hệ thống dây điện + nước gia công.

Cách chọn tấm dẫn điện cho máy cắt dây EDM MAKINO

Để chọn đúng Feed Plate MAKINO, cần kiểm tra:

1. Model máy

Ví dụ:

• Makino U Series.
• Makino DU Series.
• Makino EU Series.
• Makino SP Series.
• Makino UP Series.
• Makino W Series.
• Makino MGW Series.

2. Vị trí lắp đặt

• Upper.
• Lower.

3. Mã OEM / Part Number

Nếu có mã linh kiện trên tấm cũ, nên cung cấp để đối chiếu.

4. Kích thước

Kiểm tra:

• Chiều dài.
• Chiều rộng.
• Độ dày.
• Đường kính lỗ.
• Khoảng cách lỗ.
• Vị trí rãnh.

5. Hình ảnh thực tế

Hình ảnh linh kiện cũ giúp xác định hình dạng và cấu tạo chính xác hơn.

Có thể dùng chung tấm dẫn điện giữa các máy MAKINO không?

Không nên mặc định dùng chung.

Mỗi model có thể sử dụng tấm dẫn điện khác nhau về:

• Kích thước.
• Hình dạng.
• Vị trí lỗ.
• Độ dày.
• Vị trí tiếp điện.
• Vật liệu.
• Kiểu lắp đặt.

Một số linh kiện có thể tương thích nhiều model, nhưng cần xác nhận bằng Part Number hoặc thông số kỹ thuật.

Bảo dưỡng tấm dẫn điện MAKINO

Để duy trì khả năng tiếp điện, nên:

1. Vệ sinh bề mặt định kỳ.
2. Loại bỏ cặn bẩn.
3. Kiểm tra dấu cháy.
4. Kiểm tra độ mòn.
5. Kiểm tra bề mặt tiếp xúc.
6. Kiểm tra Power Feed Contact.
7. Kiểm tra Wire Guide.
8. Kiểm tra tấm cách điện.
9. Kiểm tra vị trí lắp đặt.
10. Thay thế khi linh kiện không còn đảm bảo.

Không nên sử dụng phương pháp vệ sinh hoặc mài quá mạnh làm thay đổi kích thước và hình dạng của tấm.

Phụ kiện liên quan đến tấm dẫn điện MAKINO

Khi bảo trì tấm dẫn điện, nên kiểm tra đồng thời:

• Đầu dẫn hướng dây MAKINO
• Tấm dẫn hướng dây MAKINO
• Tấm cách điện MAKINO
• Nắp chụp nước MAKINO
• Power Feed Contact MAKINO
• Water Nozzle MAKINO
• Nozzle Holder MAKINO
• Ceramic Insulator MAKINO
• Guide Roller MAKINO
• Pulley MAKINO

Việc kiểm tra đồng bộ giúp xác định nguyên nhân chính xác nếu máy xuất hiện lỗi tiếp điện hoặc dây chạy không ổn định.

Cung cấp tấm dẫn điện cho máy cắt dây EDM MAKINO

Chúng tôi cung cấp tấm dẫn điện cho máy cắt dây EDM MAKINO phục vụ:

• Thay thế tấm dẫn điện bị mòn.
• Thay tấm bị cháy.
• Bảo trì cụm Upper Guide.
• Bảo trì cụm Lower Guide.
• Sửa chữa hệ thống tiếp điện.
• Thay linh kiện máy Wire EDM.
• Đối chiếu linh kiện theo mã OEM.

Sản phẩm được hỗ trợ xác định theo:

Model máy + Part Number + Upper/Lower + kích thước + hình ảnh thực tế.

Làm thế nào để đặt đúng tấm dẫn điện MAKINO?

Khách hàng nên cung cấp:

Model máy: MAKINO U, DU, EU, SP, UP, W, MGW...

Vị trí: Upper hoặc Lower.

Mã OEM: nếu có.

Kích thước: dài × rộng × dày.

Hình ảnh: ảnh mặt trước, mặt sau và vị trí lắp đặt.

Số lượng: số lượng cần thay thế.

Nếu không có mã OEM, chỉ cần gửi model máy + hình ảnh + kích thước thực tế, có thể hỗ trợ đối chiếu sản phẩm.

Mua tấm dẫn điện máy cắt dây EDM MAKINO

Khi mua tấm dẫn điện máy cắt dây EDM MAKINO, không nên chỉ dựa vào tên gọi Feed Plate.

Cần xác định chính xác:

Model máy → Upper/Lower → Part Number → kích thước → hình dạng → vị trí lắp đặt.

Việc lựa chọn đúng linh kiện giúp đảm bảo khả năng lắp đặt và hỗ trợ hệ thống tiếp điện hoạt động ổn định.

Liên hệ để được tư vấn, đối chiếu mã và báo giá tấm dẫn điện máy cắt dây EDM MAKINO.

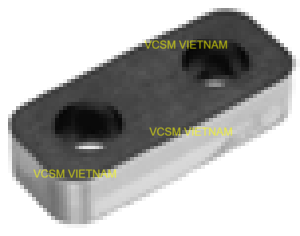

Tấm dẫn điện
Ảnh sản phẩm	Code No.	Orignal P/No.	Kích thước	Vị trí	Ứng dụng
	MA001	1EC80A715	9.4×9.4×3.2T	Common	EE-3. EC-3025. 3040. 7050 series (Ⅲ-head type )
	MA002	Z248W0/100100	4x10x19	Common	EA-3040. EC-3025. 3040. 7050 series EE-3. ECQ-53 series Ⅳ-head type
	MA003		6x9x24	Common	TW. FW series
	MA004	Z248W0/200100	4x10x19	Common	U-32. 53. 32K. 53K series
	MA005	Z248W0/200200	4×8.2×19	Common	U-32K. 53K. EU-64 series (without radial : Ref- MA006)
	MA006	Z248W0/200300	4×8.2×19	Common	SP43.64. U-32i. 53i series (With edge radial-3) / Ref. MA005 Set : MA006 & MA007
	MA007	Z248W0/200400	8.2x16x22	Common	SP43.64. U-32i. 53i series (Center hole-Φ4.3, L/R hole-Φ3.3) Set : MA006 & MA007
