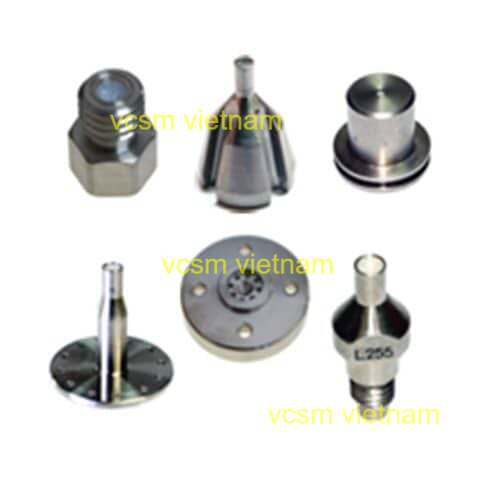

Đầu dẫn hướng dây cho máy cắt dây EDM SPM

Đầu dẫn hướng dây EDM SPM (Wire Guide) là linh kiện quan trọng trong hệ thống máy cắt dây EDM, có nhiệm vụ định hướng và giữ dây cắt ổn định trong quá trình gia công. Việc sử dụng đầu dẫn hướng dây phù hợp với máy SPM giúp duy trì độ thẳng của dây, hạn chế rung động, đảm bảo độ chính xác đường cắt và nâng cao chất lượng bề mặt sản phẩm.

VCSM VIETNAM cung cấp các loại đầu dẫn hướng dây cho máy cắt dây EDM SPM với nhiều mã hàng, kích thước lỗ và dòng máy tương thích, đáp ứng nhu cầu thay thế linh kiện trong gia công khuôn mẫu và cơ khí chính xác.

Đặc điểm của đầu dẫn hướng dây EDM SPM

Đầu dẫn hướng dây được chế tạo từ các vật liệu có độ cứng và khả năng chống mài mòn cao như PCD (kim cương tổng hợp), Ruby, Tungsten Carbide và vật liệu gốm. Đây là những vật liệu phù hợp với môi trường gia công EDM, nơi dây cắt hoạt động liên tục và tiếp xúc với nước điện môi.

Một đầu dẫn hướng chất lượng tốt cần đảm bảo:

• Độ chính xác cao của lỗ dẫn dây.
• Khả năng chống mài mòn tốt.
• Giữ dây cắt ổn định trong quá trình gia công.
• Hạn chế rung và lệch dây.
• Duy trì độ vuông góc giữa dây và phôi.
• Hỗ trợ nâng cao độ chính xác kích thước sản phẩm.
• Giúp cải thiện chất lượng bề mặt sau gia công.

Khi đầu dẫn hướng bị mòn hoặc sai kích thước, dây cắt có thể bị lệch, rung hoặc không duy trì được độ thẳng, từ đó ảnh hưởng trực tiếp đến độ chính xác của sản phẩm.

Ứng dụng của đầu dẫn hướng dây máy cắt dây SPM

Wire Guide SPM được sử dụng để định hướng dây cắt tại khu vực gia công. Trong quá trình cắt dây EDM, dây điện cực phải được duy trì đúng vị trí để đảm bảo khe hở phóng điện ổn định giữa dây và phôi.

Đầu dẫn hướng có vai trò:

• Định hướng dây cắt chính xác.
• Duy trì độ thẳng và ổn định của dây.
• Hạn chế hiện tượng rung dây.
• Hỗ trợ gia công các chi tiết có yêu cầu dung sai cao.
• Cải thiện độ chính xác và độ bóng bề mặt.
• Giảm ảnh hưởng của độ mòn dây đến quá trình gia công.

Đặc biệt, khi gia công khuôn dập, khuôn nhựa và các chi tiết cơ khí chính xác, việc lựa chọn đúng đầu dẫn hướng dây EDM SPM là yếu tố quan trọng để duy trì chất lượng đường cắt.

Các mã đầu dẫn hướng dây EDM SPM phổ biến

Đầu dẫn hướng SP101

SP101 là loại đầu dẫn hướng sử dụng cho dòng máy SP-320A, với nhiều lựa chọn kích thước lỗ từ Φ0.105 đến Φ0.305. Việc lựa chọn đường kính lỗ phù hợp giúp dây cắt được định hướng ổn định trong quá trình gia công.

Đầu dẫn hướng SP132 và SP133

SP132 và SP133 được sử dụng cho nhiều dòng máy SPM như SP-430S, SP-430, SP-430P, SP-640P và SP-850P. Các mã này có nhiều kích thước lỗ, đáp ứng các yêu cầu gia công khác nhau.

Khi thay thế, cần kiểm tra chính xác model máy, mã linh kiện và đường kính lỗ dẫn dây trước khi đặt hàng.

Khi nào cần thay đầu dẫn hướng dây EDM?

Đầu dẫn hướng là linh kiện có tính hao mòn trong quá trình sử dụng. Người vận hành nên kiểm tra và thay thế khi xuất hiện các dấu hiệu:

• Lỗ dẫn dây bị mòn hoặc biến dạng.
• Dây cắt có hiện tượng rung bất thường.
• Độ chính xác đường cắt giảm.
• Kích thước sản phẩm không ổn định.
• Độ vuông góc của dây không đạt yêu cầu.
• Bề mặt gia công xuất hiện dấu hiệu bất thường.
• Máy phát sinh lỗi liên quan đến quá trình dẫn dây.

Không nên tiếp tục sử dụng đầu dẫn hướng đã mòn quá mức vì có thể làm giảm chất lượng gia công và ảnh hưởng đến các linh kiện liên quan.

Hướng dẫn lựa chọn đầu dẫn hướng dây SPM

Để lựa chọn đúng đầu dẫn hướng cho máy cắt dây EDM SPM, cần xác định các thông tin sau:

1. Model máy:
Xác định chính xác dòng máy SPM đang sử dụng như SP-320A, SP-430, SP-430S, SP-430P, SP-640P, SP-850P...

2. Mã linh kiện:
Đối chiếu mã SP101, SP129C, SP132, SP133 hoặc mã Part No. tương ứng.

3. Đường kính lỗ:
Lựa chọn đúng Φ0.105, Φ0.155, Φ0.205, Φ0.255, Φ0.305, Φ0.310 hoặc kích thước tương ứng với dây và hệ thống dẫn dây của máy.

4. Vị trí lắp đặt:
Kiểm tra loại linh kiện sử dụng cho vị trí Upper, Lower hoặc Common tùy thiết kế của máy.

Việc xác định đúng thông số giúp tránh mua nhầm linh kiện, đồng thời đảm bảo đầu dẫn hướng lắp đặt chính xác và hoạt động ổn định.

Mua đầu dẫn hướng dây EDM SPM tại VCSM VIETNAM

VCSM VIETNAM cung cấp phụ kiện và vật tư tiêu hao cho máy cắt dây EDM, trong đó có đầu dẫn hướng dây, nắp chụp nước, tấm cách điện gốm, tấm dẫn điện, nam châm giữ phôi, khối căn chuẩn dây và nhiều linh kiện EDM khác.

Khách hàng nên cung cấp model máy, mã linh kiện hoặc hình ảnh đầu dẫn hướng đang sử dụng để được tư vấn và lựa chọn sản phẩm phù hợp.

Ưu điểm khi mua hàng tại VCSM VIETNAM:

• Sản phẩm đa dạng cho nhiều dòng máy EDM.
• Tư vấn lựa chọn đúng mã và kích thước.
• Hỗ trợ kiểm tra thông số kỹ thuật.
• Giá cạnh tranh.
• Có hóa đơn VAT và chứng từ theo yêu cầu.
• Hỗ trợ vận chuyển trên toàn quốc.
