Nắp Chụp Nước Cho Máy Cắt Dây EDM SPM – Nozzle SPM

Nắp chụp nước cho máy cắt dây EDM SPM hay còn gọi là Nozzle SPM là linh kiện quan trọng trong hệ thống phun nước của máy cắt dây EDM. Bộ phận này có nhiệm vụ định hướng dòng nước áp suất cao vào khu vực gia công, hỗ trợ làm mát, cuốn trôi phoi và các hạt kim loại phát sinh trong quá trình cắt.

Việc sử dụng nắp chụp nước đúng kích thước và đúng vị trí Upper/Lower giúp duy trì dòng nước ổn định, hỗ trợ quá trình gia công chính xác và hạn chế tình trạng phoi tích tụ trong vùng cắt.

VCSM Việt Nam cung cấp nhiều loại nắp chụp nước máy cắt dây EDM SPM với các mã như SP202, SP207, SP2102, SP2103, SP212, SP215, SP215-1 và SP216, phù hợp với nhiều dòng máy SPM.

Nắp chụp nước máy cắt dây EDM SPM là gì?

Nắp chụp nước EDM là chi tiết được lắp tại khu vực đầu phun nước của máy cắt dây. Trong quá trình gia công, nước được đưa qua nozzle với áp suất phù hợp để làm mát khu vực cắt và hỗ trợ đưa phoi ra khỏi khe cắt.

Đối với máy cắt dây EDM SPM, nozzle thường được phân chia theo vị trí Upper và Lower. Một số loại có nhiều kích thước đường kính lỗ như Φ4.0, Φ6.0 và Φ8.0 mm, đáp ứng các yêu cầu gia công khác nhau.

Công dụng của nắp chụp nước SPM

Nắp chụp nước giữ vai trò quan trọng trong hệ thống cấp nước của máy cắt dây EDM.

1. Định hướng dòng nước

Nozzle giúp tập trung và định hướng dòng nước vào vùng gia công. Dòng nước ổn định giúp quá trình cắt diễn ra hiệu quả hơn.

2. Làm mát khu vực gia công

Trong quá trình cắt dây EDM, nhiệt sinh ra tại vùng phóng điện. Dòng nước đi qua khu vực gia công giúp hỗ trợ kiểm soát nhiệt và duy trì điều kiện gia công ổn định.

3. Cuốn trôi phoi

Các hạt vật liệu bị loại bỏ trong quá trình gia công cần được đưa ra khỏi vùng cắt. Dòng nước qua nozzle hỗ trợ cuốn trôi phoi, hạn chế tình trạng tích tụ trong khe cắt.

4. Hỗ trợ chất lượng gia công

Nozzle bị mòn, nứt hoặc biến dạng có thể làm dòng nước phun không đúng hướng. Vì vậy, sử dụng nắp chụp nước máy cắt dây SPM đúng tiêu chuẩn giúp duy trì điều kiện gia công ổn định.

Các mã nắp chụp nước máy SPM phổ biến

VCSM Việt Nam cung cấp nhiều mã Nozzle SPM với kích thước và vị trí lắp đặt khác nhau.

Phân loại nozzle SPM theo vị trí

Nắp chụp nước Upper

Nắp chụp nước Upper được lắp ở phía trên vùng gia công, có nhiệm vụ định hướng dòng nước từ phía trên xuống khu vực dây cắt.

Một số mã Upper phổ biến:

• SP202.
• SP2103.
• SP215.
• SP215-1.
• SP216.

Khi thay thế cần kiểm tra đúng mã và vị trí để đảm bảo khả năng lắp đặt.

Nắp chụp nước Lower

Nozzle Lower được lắp phía dưới vùng gia công, phối hợp với nozzle phía trên để tạo dòng nước ổn định quanh khu vực cắt.

Các mã phổ biến gồm:

• SP207.
• SP2102.
• SP212.

Lựa chọn kích thước lỗ nozzle Φ4, Φ6 và Φ8

Một số nắp chụp nước EDM SPM được cung cấp với nhiều đường kính lỗ khác nhau như Φ4.0 mm, Φ6.0 mm và Φ8.0 mm.

Việc lựa chọn kích thước phù hợp cần dựa trên model máy, thiết kế hệ thống phun nước và yêu cầu gia công. Không nên tự ý thay đổi kích thước nozzle nếu chưa kiểm tra thông số của máy.

Đặc biệt, khi đặt hàng nên cung cấp:

• Model máy SPM.
• Mã nozzle đang sử dụng.
• Vị trí Upper hoặc Lower.
• Đường kính lỗ nozzle.
• Hình ảnh linh kiện cũ nếu cần đối chiếu.

Khi nào cần thay nắp chụp nước máy cắt dây SPM?

Nắp chụp nước hoạt động trong môi trường nước và thường xuyên tiếp xúc với phoi trong quá trình gia công. Sau thời gian sử dụng, nozzle có thể bị mòn hoặc hư hỏng.

Nên kiểm tra và thay thế khi phát hiện:

• Miệng nozzle bị mẻ hoặc nứt.
• Dòng nước phun không đều.
• Áp lực nước tại vùng gia công giảm.
• Nước bị lệch hướng.
• Nozzle bị biến dạng.
• Chất lượng gia công không ổn định.
• Phoi khó được cuốn khỏi vùng cắt.

Thay nắp chụp nước máy cắt dây EDM SPM đúng thời điểm giúp hệ thống phun nước hoạt động ổn định và hạn chế ảnh hưởng đến quá trình gia công.

Lưu ý khi thay nozzle máy cắt dây EDM SPM

Khi thay nozzle, cần vệ sinh sạch vị trí lắp đặt và kiểm tra các chi tiết liên quan. Không nên sử dụng nozzle bị nứt, mẻ hoặc biến dạng vì có thể làm thay đổi hướng dòng nước.

Đồng thời, cần xác định chính xác mã sản phẩm, kích thước lỗ và vị trí Upper/Lower trước khi đặt hàng.

Đối với các mã có nhiều biến thể, khách hàng nên gửi hình ảnh hoặc mã linh kiện đang sử dụng để được đối chiếu.

Mua nắp chụp nước máy cắt dây EDM SPM tại VCSM Việt Nam

VCSM Việt Nam cung cấp phụ kiện máy cắt dây EDM SPM, trong đó có các loại nắp chụp nước, nozzle, nozzle holder và nhiều linh kiện thay thế khác.

Các mã nozzle SPM phổ biến gồm SP202, SP207, SP2102, SP2103, SP212, SP215, SP215-1 và SP216.

Ưu điểm khi mua tại VCSM Việt Nam

• Cung cấp đa dạng phụ kiện máy cắt dây EDM.
• Hỗ trợ kiểm tra mã linh kiện.
• Tư vấn lựa chọn nozzle theo model máy.
• Có nhiều kích thước lỗ Φ4.0, Φ6.0, Φ8.0 mm.
• Giá cạnh tranh.
• Hỗ trợ xuất hóa đơn VAT.
• Hỗ trợ khách hàng lựa chọn đúng sản phẩm.

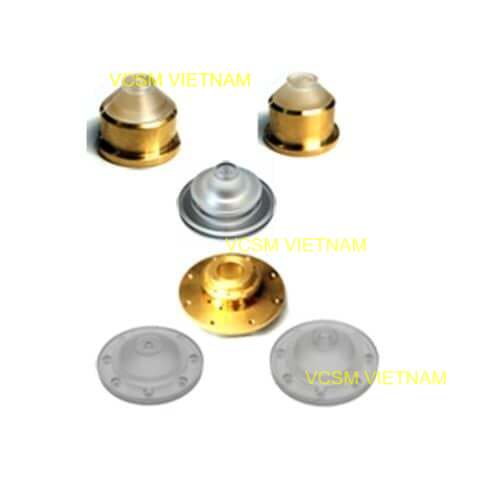

Nắp chụp nước cho máy cắt dây EDM SPM

Nắp chụp nước
Ảnh sản phẩm	Code No.	Orignal P/No.	Kích thước	Vị trí	Ứng dụng
	SP202		Φ4.0 Φ8.0	Upper	SP series Ref. M202
	SP207		Φ4.0 Φ6.0 Φ8.0	Lower	SP series Ref. M207
	SP2102		Φ4.0 Φ6.0 Φ8.0	Lower	SP-430 series Ceramic plate
	SP2103		Φ4.0 Φ6.0 Φ8.0	Upper	SP-133 series Ceramic plate
	SP212	P74-L960	Φ4.0 Φ6.0 Φ8.0	Lower	SP-430. 640Pseries Ref. M212
	SP215	P74-U830 ~ P74-U835	Φ4.0 Φ6.0 Φ8.0	Upper	SP-430. 640Pseries Ref. M215
	SP215-1	P74-U831	Φ4.0 Φ6.0 Φ8.0	Upper	SP-430. 640Pseries
	SP216	P74-U810		Upper	SP-430. 640Pseries Nozzle holder Ref. M216
