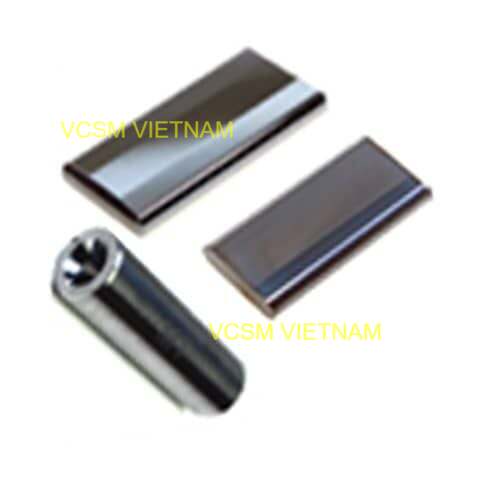

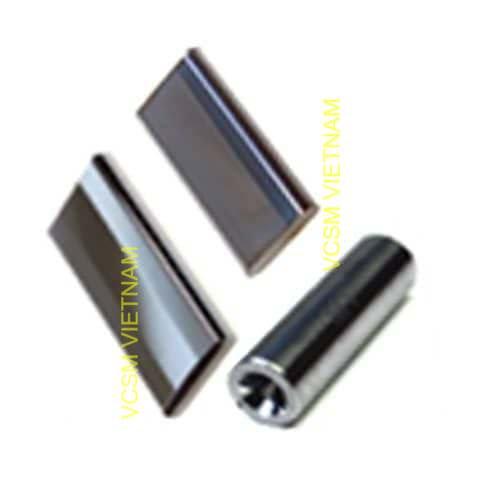

Tấm dẫn điện cho máy cắt dây EDM SPM

Tấm dẫn điện máy cắt dây EDM SPM (Power Feed Contact) là linh kiện tiêu hao quan trọng trong hệ thống máy cắt dây EDM. Bộ phận này có nhiệm vụ tiếp xúc và truyền dòng điện ổn định từ hệ thống cấp điện đến dây cắt, giúp quá trình phóng điện diễn ra chính xác và liên tục.

Trong quá trình gia công, tấm dẫn điện phải làm việc trong môi trường có dòng điện, ma sát và nước điện môi. Vì vậy, việc lựa chọn tấm dẫn điện EDM SPM đúng mã, đúng kích thước và đúng vị trí lắp đặt là yếu tố quan trọng để duy trì hiệu suất máy, hạn chế hao mòn dây và đảm bảo chất lượng đường cắt.

VCSM VIETNAM cung cấp nhiều loại tấm dẫn điện cho máy cắt dây EDM SPM với các mã phổ biến như SP001, SP006, SP010, phù hợp với nhiều dòng máy thuộc SP Series.

Tấm dẫn điện EDM SPM là gì?

Tấm dẫn điện, còn được gọi là Power Feed Contact, là chi tiết nằm trong hệ thống dẫn dây của máy cắt dây EDM. Bộ phận này tạo điểm tiếp xúc điện giữa nguồn cấp điện và dây điện cực.

Khi máy EDM hoạt động, dòng điện được truyền qua tấm dẫn điện đến dây cắt. Dây điện cực sau đó thực hiện quá trình phóng điện với phôi để tạo ra quá trình gia công bằng tia lửa điện.

Một tấm dẫn điện đạt yêu cầu cần có khả năng:

• Dẫn điện ổn định.
• Tiếp xúc tốt với dây cắt.
• Chịu được quá trình làm việc liên tục.
• Hạn chế phát sinh nhiệt tại điểm tiếp xúc.
• Chống mài mòn trong quá trình sử dụng.
• Duy trì độ ổn định của quá trình gia công EDM.

Vai trò của tấm dẫn điện trong máy cắt dây EDM

Tấm dẫn điện tuy có kích thước nhỏ nhưng ảnh hưởng trực tiếp đến quá trình gia công.

1. Truyền dòng điện đến dây cắt

Chức năng quan trọng nhất của tấm dẫn điện SPM là tạo điểm tiếp xúc để truyền dòng điện đến dây điện cực. Tiếp xúc ổn định giúp quá trình phóng điện diễn ra liên tục.

2. Ổn định quá trình cắt dây EDM

Khi điểm tiếp xúc điện không tốt, máy có thể xuất hiện hiện tượng phóng điện không ổn định, ảnh hưởng đến tốc độ cắt và chất lượng bề mặt.

Tấm dẫn điện đạt chất lượng giúp duy trì quá trình gia công ổn định hơn.

3. Hỗ trợ nâng cao độ chính xác gia công

Dòng điện ổn định giúp hệ thống điều khiển quá trình phóng điện chính xác hơn, từ đó hỗ trợ duy trì kích thước và chất lượng đường cắt.

4. Hạn chế hao mòn dây điện cực

Điểm tiếp xúc phù hợp giúp giảm tình trạng tiếp xúc điện bất thường, góp phần hạn chế hao mòn dây và các linh kiện liên quan.

Các mã tấm dẫn điện EDM SPM phổ biến

Tấm dẫn điện SP001

SP001 – X054D125H03 có kích thước Φ7 × Φ0.8 × 22 mm, được sử dụng cho SP Series. Đây là loại tấm dẫn điện có kích thước nhỏ, được lắp đặt tại vị trí tiếp xúc và cấp điện cho dây cắt.

Tấm dẫn điện SP006

SP006 – mã 3085936 có kích thước 3.2 × 9.2 × 9.2 mm, sử dụng cho các dòng máy thuộc SP Series.

Tấm dẫn điện SP010

SP010 – A290-8110-X750 có kích thước 4 × 12 × 23 mm, vị trí sử dụng Common cho SP Series.

Khi thay thế, cần đối chiếu mã linh kiện, kích thước thực tế và vị trí lắp đặt để đảm bảo khả năng tương thích với máy.

Dấu hiệu cần thay tấm dẫn điện máy cắt dây EDM

Tấm dẫn điện là linh kiện tiêu hao và có thể bị mòn sau thời gian dài hoạt động. Một số dấu hiệu cần kiểm tra và thay thế gồm:

• Bề mặt tiếp xúc bị mòn hoặc cháy.
• Tiếp điểm không còn phẳng và ổn định.
• Xuất hiện dấu hiệu oxy hóa hoặc ăn mòn.
• Dây cắt tiếp xúc không ổn định.
• Quá trình phóng điện bị gián đoạn.
• Tốc độ gia công giảm bất thường.
• Chất lượng bề mặt sản phẩm không ổn định.
• Máy phát sinh lỗi liên quan đến hệ thống cấp điện hoặc dẫn dây.

Việc kiểm tra định kỳ giúp phát hiện sớm tình trạng hao mòn và hạn chế ảnh hưởng đến các bộ phận khác của hệ thống EDM.

Hướng dẫn lựa chọn tấm dẫn điện EDM SPM

Để lựa chọn đúng tấm dẫn điện cho máy cắt dây EDM SPM, khách hàng nên kiểm tra các thông tin sau:

Model máy: Xác định chính xác dòng máy SPM đang sử dụng.

Mã linh kiện: Đối chiếu mã SP001, SP006, SP010 hoặc Original P/No. tương ứng.

Kích thước: Kiểm tra đường kính, chiều dài, chiều rộng và các kích thước tiếp xúc.

Vị trí lắp đặt: Xác định linh kiện thuộc vị trí Common hay vị trí cụ thể khác trên máy.

Hình dạng và cấu tạo: Một số linh kiện có kích thước gần giống nhau nhưng không hoàn toàn tương thích. Vì vậy nên đối chiếu hình ảnh và mã hàng trước khi đặt mua.

Mua tấm dẫn điện máy cắt dây EDM SPM tại VCSM VIETNAM

VCSM VIETNAM cung cấp tấm dẫn điện EDM SPM và nhiều loại phụ kiện, vật tư tiêu hao dành cho máy cắt dây EDM. Sản phẩm được cung cấp theo mã hàng và thông số kỹ thuật, hỗ trợ khách hàng lựa chọn linh kiện phù hợp với máy.

Ngoài tấm dẫn điện, VCSM VIETNAM còn cung cấp:

• Đầu dẫn hướng dây EDM.
• Nắp chụp nước EDM.
• Tấm cách điện gốm.
• Nam châm giữ phôi.
• Khối căn chuẩn dây.
• Đồng hồ lưu lượng.
• Lọc dầu EDM.
• Chất trao đổi ion.
• Hóa chất tẩy rửa và bảo dưỡng máy EDM.
• Các vật tư và phụ kiện khác cho máy cắt dây EDM.
