Khi nào nên dùng EDM thay vì CNC để tạo ren?

1. Tổng quan EDM và CNC trong gia công ren

Trong gia công cơ khí chính xác, hai công nghệ phổ biến để tạo ren là:

• Electrical Discharge Machining (EDM): tạo ren bằng tia lửa điện, không cần lực cắt
• Computer Numerical Control (CNC): tạo ren bằng dao cắt (mũi taro hoặc dao phay ren)

Cả hai đều có thể tạo ren trong kim loại, nhưng điều kiện ứng dụng hoàn toàn khác nhau.

2. Nguyên lý tạo ren của EDM và CNC

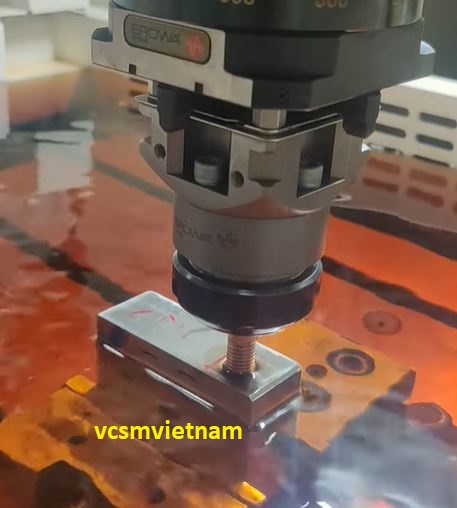

 EDM tạo ren

• Dùng điện cực hình ren
• Phóng tia lửa điện để ăn mòn vật liệu
• Tạo ren theo biên dạng điện cực
• Không có lực cắt cơ học

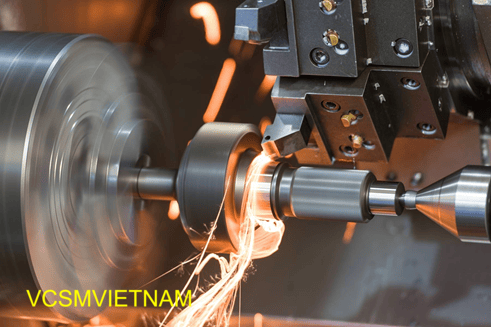

CNC tạo ren

• Dùng mũi taro hoặc dao phay ren
• Cắt gọt vật liệu trực tiếp
• Có lực cắt và ma sát
• Phụ thuộc vào tốc độ và độ cứng vật liệu

3. Khi nào nên dùng EDM thay vì CNC để tạo ren?

 3.1 Khi vật liệu quá cứng (HRC > 60)

EDM là lựa chọn tối ưu khi:

• Thép tôi cứng
• Hợp kim titan
• Inconel, vật liệu siêu bền

CNC dễ gãy dao hoặc mòn nhanh trong trường hợp này.

3.2 Khi gia công lỗ ren sâu, nhỏ hoặc khó tiếp cận

EDM phù hợp khi:

• Lỗ sâu, tỷ lệ L/D lớn
• Vị trí khuất, khó thao tác dao cắt
• Ren trong khuôn phức tạp

 CNC bị hạn chế do độ cứng vững của dao.

3.3 Khi yêu cầu độ chính xác rất cao

EDM được ưu tiên khi:

• Dung sai ren cực nhỏ
• Yêu cầu độ đồng nhất cao
• Sản phẩm khuôn mẫu chính xác

 EDM đảm bảo độ ổn định hình học tốt hơn CNC.

3.4 Khi không thể chịu lực cắt

EDM nên dùng khi:

• Chi tiết mỏng, dễ biến dạng
• Vật liệu dễ nứt khi cắt gọt
• Cấu trúc yếu không chịu được lực taro

 EDM không tạo lực cơ học lên phôi.

3.5 Khi làm khuôn mẫu và chi tiết đặc biệt

EDM rất phổ biến trong:

• Khuôn ép nhựa
• Khuôn dập kim loại
• Chi tiết insert, core pin

CNC khó đáp ứng các hình dạng phức tạp này.

4. So sánh EDM và CNC khi tạo ren

5. Khi nào nên chọn CNC thay vì EDM?

CNC phù hợp hơn khi:

• Sản xuất hàng loạt
• Vật liệu mềm (nhôm, thép thường)
• Yêu cầu tốc độ cao
• Chi phí thấp

6. Ưu điểm của EDM trong tạo ren

• Gia công được vật liệu siêu cứng
• Không gây ứng suất cơ học
• Tạo ren trong lỗ sâu, phức tạp
• Độ chính xác cao và ổn định

7. Nhược điểm của EDM so với CNC

• Tốc độ gia công chậm
• Chi phí vận hành cao
• Cần điện cực thiết kế riêng
• Yêu cầu máy móc chuyên dụng

8. Kết luận

Việc lựa chọn EDM hay CNC để tạo ren phụ thuộc vào:

• Độ cứng vật liệu
• Độ sâu và độ phức tạp của lỗ ren
• Yêu cầu độ chính xác
• Chi phí và sản lượng sản xuất

EDM phù hợp cho vật liệu cứng, chi tiết phức tạp và yêu cầu chính xác cao.
CNC phù hợp cho sản xuất nhanh, vật liệu mềm và chi phí thấp.
