Máy EDM là gì? Tổng quan từ A–Z về công nghệ gia công tia lửa điện

Máy EDM là gì?

Máy EDM (Electrical Discharge Machining) là máy gia công bằng tia lửa điện, sử dụng năng lượng điện để ăn mòn kim loại thay vì cắt gọt cơ học.

Hiểu đơn giản:
 Máy EDM “đốt mòn” kim loại bằng tia lửa điện có kiểm soát để tạo hình chi tiết cực kỳ chính xác.

Công nghệ này thuộc nhóm gia công đặc biệt, thường dùng trong ngành cơ khí chính xác, khuôn mẫu và sản xuất công nghiệp cao cấp.

Nguyên lý hoạt động của máy EDM

Máy EDM hoạt động dựa trên hiện tượng phóng điện giữa điện cực và phôi kim loại.

Quy trình cơ bản:

1. Điện cực (copper hoặc graphite) tiến gần phôi
2. Môi trường cách điện (dầu hoặc nước) được sử dụng
3. Khi khoảng cách đủ nhỏ → xảy ra phóng tia lửa điện
4. Nhiệt độ cực cao (khoảng 8.000 – 12.000°C) làm chảy và bay hơi kim loại
5. Kim loại bị ăn mòn từng lớp siêu nhỏ → tạo hình chi tiết

 Không có lực cắt cơ học → không gây biến dạng vật liệu

Các loại máy EDM phổ biến

1. EDM xung định hình (Sinker EDM)

• Dùng điện cực tạo hình
• Gia công khuôn phức tạp
• Phổ biến trong ngành khuôn nhựa, khuôn đúc

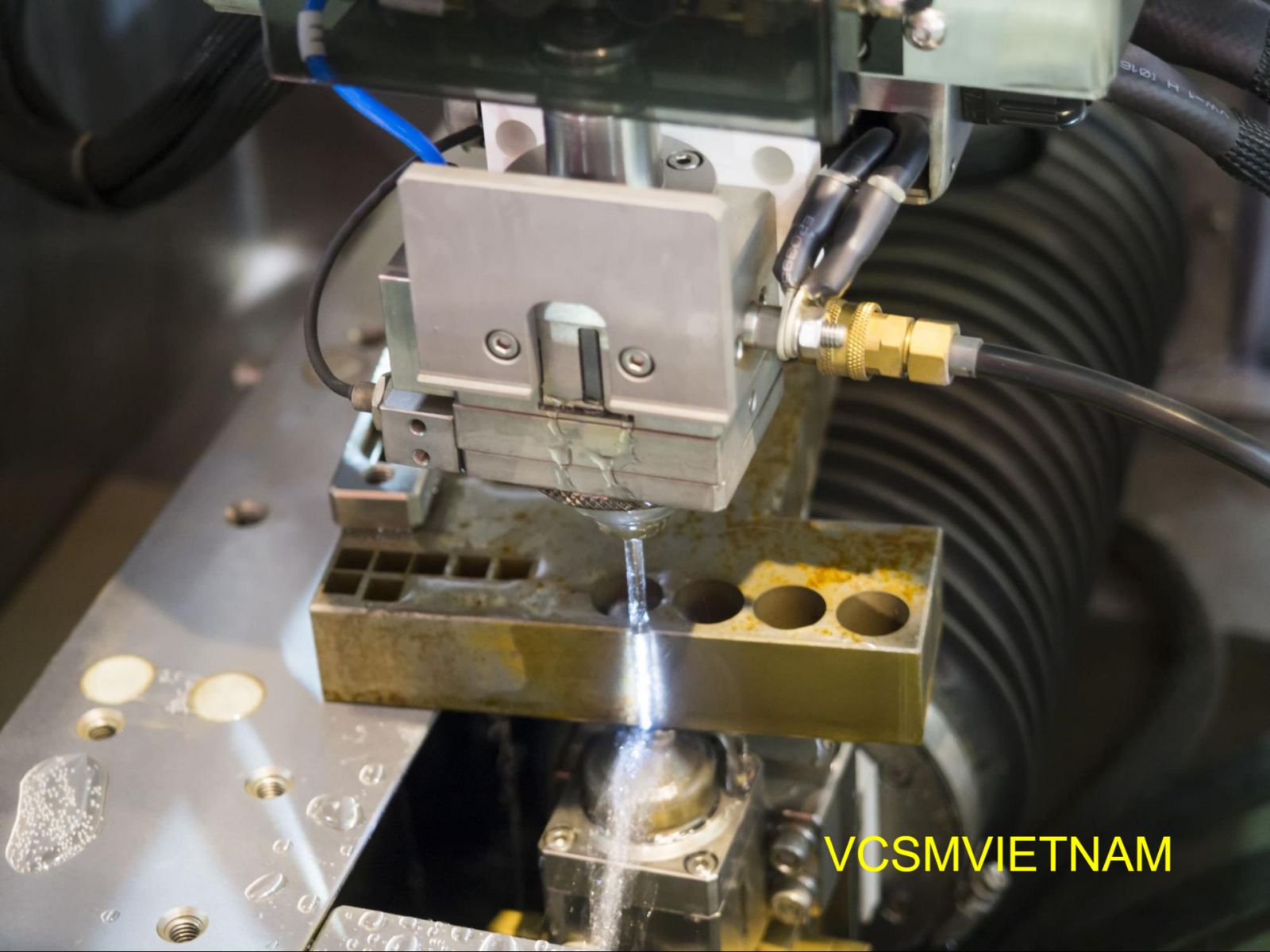

2. EDM cắt dây (Wire EDM)

• Dùng dây đồng hoặc molypden làm điện cực
• Cắt chi tiết kim loại chính xác cao
• Phù hợp chi tiết mỏng, phức tạp

3. EDM khoan lỗ (Hole Drilling EDM)

• Tạo lỗ nhỏ, sâu
• Dùng trong hàng không, khuôn mẫu

Ưu điểm của máy EDM

 Gia công vật liệu siêu cứng

• Thép tôi cứng
• Hợp kim titan
• Carbide

 Độ chính xác cực cao

• Sai số cực nhỏ (micromet)

 Không gây biến dạng cơ học

• Không lực cắt
• Không ứng suất cơ học

 Gia công chi tiết phức tạp

• Hình dạng khó mà máy CNC khó làm được

Nhược điểm của máy EDM

 Tốc độ gia công chậm

So với CNC truyền thống, EDM chậm hơn

 Chi phí cao

• Máy đắt
• Điện cực tiêu hao

 Chỉ dùng cho vật liệu dẫn điện

Không gia công được nhựa hoặc gỗ

Ứng dụng của máy EDM

Máy EDM được sử dụng rộng rãi trong:

 Ngành khuôn mẫu

• Khuôn ép nhựa
• Khuôn đúc kim loại

 Hàng không – vũ trụ

• Chi tiết động cơ
• Vật liệu siêu cứng

 Ô tô

• Khuôn chi tiết máy
• Linh kiện chính xác

 Cơ khí chính xác

• Chi tiết nhỏ, phức tạp

So sánh EDM và CNC

Khi nào nên dùng máy EDM?

Bạn nên dùng EDM khi:

• Gia công vật liệu quá cứng
• Chi tiết có hình dạng phức tạp
• Cần độ chính xác cực cao
• CNC không thể thực hiện

Xu hướng công nghệ EDM hiện nay

Hiện nay, máy EDM đang được cải tiến:

• Tích hợp CNC tự động
• Tăng tốc độ phóng điện
• Giảm hao mòn điện cực
• Kết hợp AI điều khiển gia công

Xu hướng: EDM thông minh + tự động hóa cao
