Đầu Dẫn Hướng Dây Cho Máy Cắt Dây EDM Mitsubishi

Đầu dẫn hướng dây cho máy cắt dây EDM Mitsubishi là linh kiện quan trọng trong hệ thống Wire Guide của máy cắt dây EDM. Bộ phận này có nhiệm vụ định hướng dây điện cực, duy trì vị trí dây ổn định trong quá trình gia công và hỗ trợ đảm bảo độ chính xác của đường cắt.

Đầu dẫn hướng dây Mitsubishi thường được sử dụng tại cụm Upper Guide và Lower Guide. Tùy từng dòng máy, đầu dẫn hướng có thể khác nhau về kích thước, hình dạng, đường kính lỗ dẫn dây và mã linh kiện.

Đầu dẫn hướng dây EDM Mitsubishi là gì?

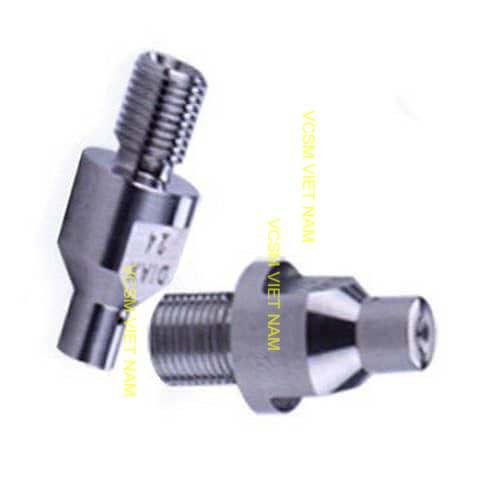

Đầu dẫn hướng dây Mitsubishi, còn gọi là Wire Guide Mitsubishi, là linh kiện có một lỗ dẫn chính xác để dây điện cực đi qua.

Trong quá trình cắt, dây EDM chuyển động liên tục với tốc độ cao. Wire Guide giúp giữ dây tại vị trí cần thiết và hạn chế sự dịch chuyển không mong muốn của dây.

Đây là linh kiện có độ chính xác cao và ảnh hưởng trực tiếp đến hệ thống dẫn dây của máy.

Công dụng của đầu dẫn hướng dây Mitsubishi

Đầu dẫn hướng dây có các chức năng chính:

• Định hướng dây điện cực.
• Duy trì vị trí dây trong vùng gia công.
• Hỗ trợ dây chạy ổn định.
• Hạn chế rung dây.
• Hỗ trợ duy trì độ chính xác đường cắt.
• Phối hợp với Power Feed Contact.
• Phối hợp với Water Nozzle.
• Hỗ trợ hệ thống Upper Guide và Lower Guide hoạt động chính xác.

Khi Wire Guide bị mòn hoặc lắp sai, vị trí của dây điện cực có thể thay đổi.

Cấu tạo đầu dẫn hướng dây EDM Mitsubishi

Một Wire Guide thường gồm:

• Thân guide.
• Lỗ dẫn dây.
• Bề mặt định vị.
• Phần ren hoặc phần lắp đặt tùy thiết kế.
• Vật liệu dẫn hướng chuyên dụng.

Lỗ dẫn dây là bộ phận đặc biệt quan trọng vì dây điện cực phải đi qua chính xác trong quá trình vận hành.

Vật liệu đầu dẫn hướng dây Mitsubishi

Tùy model và thiết kế máy, Wire Guide có thể sử dụng các vật liệu có độ cứng và khả năng chống mài mòn cao.

Một số loại phổ biến:

• Diamond Guide.
• Sapphire Guide.
• Ceramic Guide.
• Carbide Guide.
• Vật liệu kỹ thuật chuyên dụng.

Trong máy cắt dây EDM, đầu dẫn hướng thường yêu cầu độ chính xác cao, khả năng chống mài mòn và độ ổn định kích thước tốt.

Diamond Wire Guide Mitsubishi

Diamond Wire Guide là loại đầu dẫn hướng sử dụng vật liệu kim cương hoặc chi tiết dẫn hướng có thành phần kim cương ở vị trí tiếp xúc với dây.

Ưu điểm:

• Độ cứng cao.
• Khả năng chống mài mòn tốt.
• Độ ổn định kích thước cao.
• Phù hợp với gia công yêu cầu độ chính xác cao.

Đây là một trong những loại Wire Guide được sử dụng cho các ứng dụng cần độ chính xác và tuổi thọ cao.

Upper Wire Guide và Lower Wire Guide Mitsubishi

Máy cắt dây EDM thường sử dụng hai cụm dẫn dây chính:

Upper Wire Guide

Nằm ở phía trên vùng gia công, có nhiệm vụ định hướng dây trước khi dây đi qua phôi.

Lower Wire Guide

Nằm phía dưới vùng gia công, tiếp tục định hướng dây sau khi dây đi qua phôi.

Upper và Lower Wire Guide không nhất thiết giống nhau.

Khi thay thế cần xác định chính xác:

Model máy + vị trí Upper/Lower + mã OEM.

Đầu dẫn hướng dây Mitsubishi có ảnh hưởng đến độ chính xác gia công không?

Có.

Wire Guide là một trong những linh kiện quan trọng trong việc xác định vị trí của dây điện cực.

Nếu Wire Guide bị:

• Mòn.
• Nứt.
• Sứt.
• Bẩn.
• Lắp lệch.
• Sai kích thước.

thì dây điện cực có thể không nằm đúng vị trí thiết kế.

Điều này có thể ảnh hưởng đến:

• Độ chính xác kích thước.
• Độ thẳng của đường cắt.
• Độ nghiêng của dây.
• Độ ổn định khi gia công.
• Chất lượng bề mặt.

Tuy nhiên, khi đánh giá độ chính xác cần kiểm tra tổng thể hệ thống dẫn dây, không chỉ riêng Wire Guide.

Dấu hiệu đầu dẫn hướng dây Mitsubishi bị mòn

Nên kiểm tra Wire Guide khi xuất hiện:

• Dây điện cực bị rung.
• Dây chạy không ổn định.
• Dây thường xuyên bị đứt.
• Độ chính xác gia công giảm.
• Đường cắt xuất hiện sai lệch.
• Bề mặt gia công không ổn định.
• Lỗ dẫn dây có dấu hiệu mòn.
• Guide bị sứt hoặc nứt.
• Dây không đi qua đúng tâm guide.

Nguyên nhân làm Wire Guide Mitsubishi bị hao mòn

1. Dây điện cực chuyển động liên tục

Dây đi qua lỗ guide trong thời gian dài tạo ra sự hao mòn.

2. Sử dụng máy với cường độ cao

Thời gian vận hành càng lớn thì mức độ hao mòn của guide càng tăng.

3. Cặn bẩn trong hệ thống nước

Tạp chất có thể tác động đến khu vực dẫn dây.

4. Dây điện cực không ổn định

Dây rung hoặc lệch có thể làm tăng mức độ mài mòn.

5. Lắp đặt không chính xác

Guide bị lệch có thể làm dây tiếp xúc không đúng vị trí.

Khi nào nên thay đầu dẫn hướng dây Mitsubishi?

Nên thay Wire Guide khi:

• Lỗ dẫn dây bị mòn.
• Guide bị nứt.
• Guide bị sứt.
• Guide bị biến dạng.
• Dây không chạy đúng tâm.
• Chất lượng gia công giảm.
• Không thể căn chỉnh chính xác.
• Linh kiện đã vượt quá giới hạn sử dụng của nhà sản xuất.

Không nên tiếp tục sử dụng Wire Guide đã bị nứt hoặc hư hỏng nghiêm trọng.

Cách chọn đầu dẫn hướng dây cho máy EDM Mitsubishi

Để chọn đúng Wire Guide Mitsubishi, cần xác định:

1. Model máy

Ví dụ:

• Mitsubishi FX.
• Mitsubishi FA.
• Mitsubishi QA.
• Mitsubishi RA.
• Mitsubishi NA.
• Mitsubishi MV.
• Mitsubishi MP.
• Mitsubishi DWC.

2. Vị trí

• Upper.
• Lower.

3. Đường kính dây sử dụng

Kích thước lỗ dẫn dây phải phù hợp với đường kính dây điện cực và cấu hình gia công.

4. Mã OEM

Part Number là thông tin quan trọng nhất nếu có.

5. Kích thước bên ngoài

Kiểm tra:

• Đường kính.
• Chiều dài.
• Ren.
• Kích thước phần lắp đặt.

6. Hình ảnh thực tế

Hình ảnh guide cũ giúp hỗ trợ đối chiếu hình dạng.

Đường kính lỗ Wire Guide Mitsubishi

Đường kính lỗ dẫn dây là thông số rất quan trọng.

Không nên lựa chọn chỉ dựa trên đường kính ngoài của guide.

Cần xác định:

Đường kính dây điện cực → đường kính lỗ guide → model máy → vị trí Upper/Lower.

Khi đường kính lỗ không phù hợp, dây có thể không được định hướng chính xác.

Wire Guide và Power Feed Contact có giống nhau không?

Không.

Các linh kiện này thường làm việc trong cùng một cụm nhưng có chức năng khác nhau.

Wire Guide và Water Nozzle

Wire Guide và Water Nozzle thường nằm gần nhau trong cụm dẫn dây nhưng không thể thay thế cho nhau.

Wire Guide: định hướng dây điện cực.

Water Nozzle: đưa nước gia công đến vùng cắt.

Vì vậy, khi bảo trì cụm dẫn dây nên kiểm tra cả hai linh kiện.

Các dòng máy cắt dây EDM Mitsubishi sử dụng Wire Guide

Đầu dẫn hướng dây có thể được sử dụng trên nhiều dòng Mitsubishi Wire EDM, tùy mã linh kiện:

• Mitsubishi DWC.
• Mitsubishi FX.
• Mitsubishi FA.
• Mitsubishi QA.
• Mitsubishi RA.
• Mitsubishi NA.
• Mitsubishi MV.
• Mitsubishi MP.
• Các dòng máy Wire EDM Mitsubishi khác.

Lưu ý: Không phải Wire Guide nào cũng dùng chung cho các dòng máy trên.

Bảo dưỡng đầu dẫn hướng dây Mitsubishi

Để duy trì hoạt động ổn định của Wire Guide:

• Vệ sinh khu vực dẫn dây định kỳ.
• Kiểm tra lỗ dẫn dây.
• Kiểm tra dấu hiệu mòn.
• Kiểm tra vết nứt.
• Kiểm tra vị trí lắp đặt.
• Kiểm tra Water Nozzle.
• Kiểm tra Power Feed Contact.
• Kiểm tra tấm dẫn hướng.
• Kiểm tra dây điện cực.

Khi vệ sinh không nên dùng vật cứng hoặc dụng cụ có thể làm xước lỗ dẫn dây.

Phụ kiện liên quan đến Wire Guide Mitsubishi

Khi thay đầu dẫn hướng dây, có thể kiểm tra đồng thời:

• Tấm dẫn hướng dây Mitsubishi
• Tấm dẫn điện Mitsubishi
• Tấm cách điện Mitsubishi
• Nắp chụp nước Mitsubishi
• Water Nozzle Mitsubishi
• Nozzle Holder Mitsubishi
• Power Feed Contact Mitsubishi
• Guide Roller Mitsubishi
• Ceramic Insulator Mitsubishi

Việc kiểm tra đồng bộ giúp đảm bảo toàn bộ cụm dẫn dây hoạt động ổn định.

Cung cấp đầu dẫn hướng dây cho máy cắt dây EDM Mitsubishi

Chúng tôi cung cấp đầu dẫn hướng dây cho máy cắt dây EDM Mitsubishi phục vụ:

• Thay Wire Guide bị mòn.
• Bảo trì máy Wire EDM.
• Sửa chữa cụm Upper Guide.
• Sửa chữa cụm Lower Guide.
• Thay Diamond Wire Guide.
• Thay Ceramic Wire Guide.
• Thay guide theo mã OEM.

Sản phẩm được hỗ trợ đối chiếu theo:

Model máy + mã OEM + Upper/Lower + đường kính dây + kích thước + hình ảnh thực tế.

Làm thế nào để đặt đúng Wire Guide Mitsubishi?

Khách hàng nên cung cấp:

Model máy: Mitsubishi FX, FA, QA, RA, MV, MP...

Vị trí: Upper hoặc Lower.

Mã OEM: nếu có.

Đường kính dây: kích thước dây điện cực đang sử dụng.

Kích thước guide: đường kính ngoài, chiều dài, ren và lỗ dẫn dây.

Hình ảnh: ảnh mặt trước, mặt sau và vị trí lắp.

Nếu không có mã OEM, có thể gửi model máy + hình ảnh + kích thước, chúng tôi hỗ trợ đối chiếu.

Mua đầu dẫn hướng dây EDM Mitsubishi

Khi mua đầu dẫn hướng dây máy cắt dây EDM Mitsubishi, không nên chỉ dựa vào tên gọi "Wire Guide".

Cần kiểm tra chính xác:

Model máy → Upper/Lower → Part Number → đường kính dây → kích thước guide.

Việc lựa chọn đúng Wire Guide giúp hạn chế sai lệch khi lắp đặt và hỗ trợ hệ thống dẫn dây hoạt động ổn định.

Liên hệ để được tư vấn, đối chiếu mã và báo giá đầu dẫn hướng dây máy cắt dây EDM Mitsubishi.

Kết luận

Đầu dẫn hướng dây cho máy cắt dây EDM Mitsubishi là linh kiện quan trọng giúp định hướng dây điện cực và duy trì vị trí dây trong quá trình gia công.

Wire Guide bị mòn, nứt, sứt hoặc lắp sai có thể ảnh hưởng đến độ ổn định của dây và chất lượng gia công.
