SOP XUNG REN EDM (TỪ A–Z TRONG XƯỞNG)

1. Mục tiêu

• Tạo ren chính xác, ổn định
• Giảm lỗi cháy ren, sai kích thước
• Tối ưu tuổi thọ điện cực

2. Chuẩn bị trước khi xung (Pre-check)

2.1 Kiểm tra phôi

• Vật liệu (SKD11, inox, S45C…)
• Độ cứng (đã nhiệt luyện chưa)
• Độ sâu ren

2.2 Khoan lỗ mồi

• Đúng đường kính (theo tiêu chuẩn taro)
• Lỗ thẳng, không lệch tâm
• Bề mặt không ba via

 Lỗi phổ biến: khoan sai → xung chuẩn vẫn ra ren lỗi

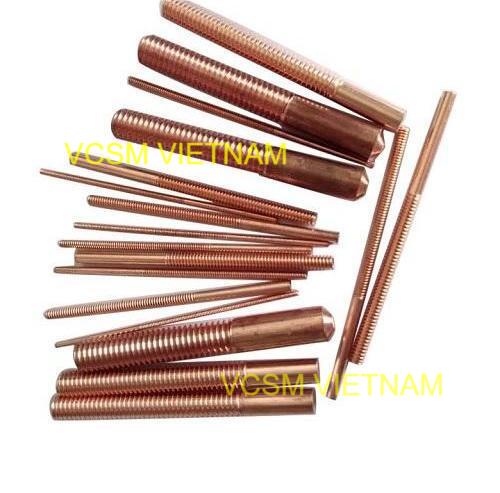

2.3 Chuẩn bị điện cực tap

• Đúng bước ren
• Kiểm tra độ đảo (< 0.01 mm)
• Bù kích thước (overcut)

2.4 Kiểm tra máy EDM

• Dầu sạch, không bẩn
• Lọc hoạt động tốt
• Hệ flushing OK

3. Gá đặt (Setup)

3.1 Gá phôi

• Cố định chắc chắn
• Vuông góc với trục Z

3.2 Gá điện cực

• Đồng tâm với lỗ
• Kiểm tra bằng đồng hồ so

 Sai lệch tâm = ren lệch, không đạt

4. Cài đặt thông số xung

4.1 Chọn chế độ

• Rough (thô)
• Semi (bán tinh)
• Finish (tinh)

4.2 Set thông số cơ bản

• Dòng (Ip)
• Ton / Toff
• Servo gap

4.3 Cài đặt flushing

• Áp lực phù hợp
• Hướng xả từ dưới lên

5. Quy trình xung ren (Operation Flow)

													Bắt đầu
   ↓
Khoan lỗ mồi
   ↓
Gá phôi + điện cực
   ↓
Chạy xung thô
   ↓
Kiểm tra flushing
   ↓
Chạy bán tinh
   ↓
Kiểm tra wear điện cực
   ↓
Chạy tinh
   ↓
Rửa sạch lỗ
   ↓
Kiểm tra ren
   ↓
Kết thúc

6. Kiểm soát trong quá trình xung (In-process Control)

6.1 Theo dõi tia lửa

• Ổn định → OK
• Nổ mạnh → quá dòng
• Tắt liên tục → thiếu xung / bẩn

6.2 Theo dõi âm thanh

• Đều → bình thường
• Giật → flushing kém

6.3 Kiểm tra mùn

• Nếu mùn không thoát → dừng ngay

7. Kiểm tra sau gia công (QC)

7.1 Kiểm tra ren

• Dùng dưỡng Go/No-Go
• Không kẹt, không rơ

7.2 Kiểm tra bề mặt

• Không cháy đen
• Không rỗ

7.3 Kiểm tra kích thước

• Đúng bước ren
• Đúng đường kính

8. Xử lý lỗi (Troubleshooting SOP)

Ren bị cháy

→ Giảm dòng + tăng Toff → Kiểm tra flushing

Ren sai kích thước

→ Kiểm tra điện cực → Bù wear

Ren nhám

→ Thêm bước tinh → Giảm Ton

Tắc mùn

→ Tăng áp lực flushing → Rút điện cực ra làm sạch

9. Tiêu chuẩn vận hành an toàn

• Không chạm tay vào vùng xung
• Kiểm tra điện cực trước khi chạy
• Tắt máy khi setup

10. Checklist nhanh cho thợ (rất quan trọng)

✔ Lỗ khoan đúng chưa? ✔ Điện cực có đảo không? ✔ Flushing chạy tốt chưa? ✔ Thông số đúng vật liệu chưa? ✔ Có chia bước thô – tinh không?

11. Kinh nghiệm chuẩn xưởng

• Đừng chạy nhanh ngay từ đầu
• Ren nhỏ → ưu tiên ổn định
• Luôn kiểm tra điện cực sau vài lỗ

 Câu quan trọng:

EDM không sai — người setup sai

12. Chuẩn hóa SOP trong xưởng

Bạn nên:

• In SOP này ra treo máy
• Làm bảng thông số riêng theo vật liệu
• Training thợ theo checklist

Kết luận

Một SOP xung ren EDM chuẩn giúp:

• Giảm 50–80% lỗi
• Tăng tuổi thọ điện cực
• Ổn định chất lượng sản phẩm
