Xung Ren EDM Từ A–Z: Hướng Dẫn Toàn Diện Cho Kỹ Sư & Thợ Gia Công

Xung Ren EDM Từ A–Z: Hướng Dẫn Toàn Diện Cho Kỹ Sư & Thợ Gia Công

Xung ren EDM là một trong những kỹ thuật gia công tiên tiến, cho phép tạo ren chính xác cao trên các vật liệu cứng mà phương pháp taro truyền thống khó đáp ứng. Dựa trên nguyên lý Electrical Discharge Machining, phương pháp này ngày càng được ứng dụng rộng rãi trong ngành khuôn mẫu, cơ khí chính xác và sản xuất linh kiện cao cấp.

Bài viết này sẽ cung cấp toàn bộ kiến thức từ cơ bản đến chuyên sâu về xung ren EDM: nguyên lý, quy trình, thông số, lỗi thường gặp và cách tối ưu thực tế.

1. Xung ren EDM là gì?

Xung ren EDM (EDM Threading) là phương pháp tạo ren bên trong lỗ bằng cách sử dụng điện cực có hình dạng giống mũi taro (tap). Thay vì cắt gọt cơ học, vật liệu được loại bỏ nhờ tia lửa điện.

Điểm khác biệt so với taro truyền thống:

• Không tạo lực cắt
• Không gây gãy mũi taro
• Gia công được vật liệu đã tôi cứng

???? Đây là giải pháp lý tưởng cho các trường hợp:

• Ren nhỏ (M2, M3…)
• Ren sâu
• Vật liệu cứng > HRC 50

2. Nguyên lý hoạt động của xung ren EDM

Quá trình xung ren dựa trên hiện tượng phóng điện giữa điện cực và phôi:

• Điện cực (đồng hoặc graphite) mang hình dạng ren
• Phôi là vật liệu dẫn điện
• Máy tạo các xung điện cao tần
• Tia lửa điện sinh nhiệt (~8000–12000°C)
• Vật liệu bị nóng chảy và bốc hơi từng phần

Kết quả:

Ren được “copy” theo hình dạng điện cực.

3. Cấu tạo hệ thống xung ren EDM

Một hệ thống EDM hoàn chỉnh bao gồm:

3.1 Máy EDM

• Máy xung (EDM sinker)
• Bộ điều khiển xung

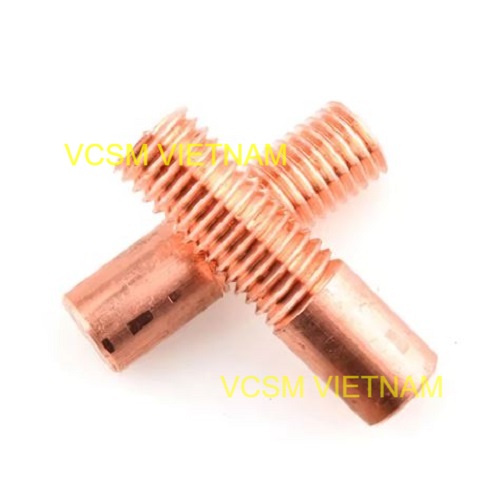

3.2 Điện cực tap

• Vật liệu: đồng, graphite
• Gia công chính xác theo profile ren

3.3 Dung dịch điện môi

• Dầu EDM hoặc nước khử ion
• Giúp làm mát và xả mùn

4. Quy trình xung ren EDM chi tiết

Bước 1: Khoan lỗ mồi

• Đường kính nhỏ hơn ren danh nghĩa
• Đảm bảo độ sâu phù hợp

Bước 2: Gá điện cực

• Căn tâm chính xác
• Kiểm tra độ đảo

Bước 3: Cài đặt thông số

• Dòng xung (Ip)
• Thời gian xung (Ton/Toff)
• Điện áp
• Servo gap

Bước 4: Gia công xung

• Điện cực tiến dần vào lỗ
• Có thể quay nhẹ để cải thiện flushing

Bước 5: Xả mùn

• Dùng áp lực dầu để đẩy phoi cháy ra ngoài

5. Thông số xung ảnh hưởng đến chất lượng ren

5.1 Dòng điện (Current)

• Cao → nhanh nhưng nhám
• Thấp → mịn nhưng chậm

5.2 Thời gian xung

• Ton dài → ăn sâu hơn
• Toff ngắn → dễ cháy

5.3 Khe hở tia lửa (Gap)

• Quá nhỏ → chập điện
• Quá lớn → sai kích thước ren

6. Thiết kế điện cực tap EDM

6.1 Bù kích thước

• Do có spark gap → cần giảm kích thước điện cực

6.2 Bù mòn

• Điện cực bị mòn trong quá trình xung
• Cần thiết kế dư hoặc dùng nhiều điện cực

6.3 Điện cực nhiều bước

• Thô → bán tinh → tinh

7. Ưu điểm của xung ren EDM

• Gia công vật liệu siêu cứng
• Không gãy tap
• Độ chính xác cao
• Tạo ren phức tạp

8. Nhược điểm

• Tốc độ chậm
• Chi phí cao
• Điện cực bị mòn

9. So sánh xung ren EDM vs taro cơ

10. Lỗi thường gặp và cách khắc phục

10.1 Ren bị cháy

• Do dòng cao hoặc flushing kém

10.2 Sai bước ren

• Điện cực sai hoặc mòn

10.3 Bề mặt nhám

• Thông số xung chưa tối ưu

10.4 Tắc mùn

• Thiếu áp lực xả

11. Kỹ thuật flushing trong xung ren

• Xả từ dưới lên
• Dùng áp lực ổn định
• Tránh tích tụ mạt cháy

12. Ứng dụng thực tế

• Khuôn nhựa
• Khuôn dập
• Linh kiện chính xác

13. Tối ưu hóa xung ren EDM

• Chia nhiều bước gia công
• Điều chỉnh thông số theo từng giai đoạn
• Kiểm tra điện cực thường xuyên

14. Khi nào nên dùng xung ren EDM?

Bạn nên chọn EDM khi:

• Vật liệu đã nhiệt luyện
• Ren nhỏ, sâu
• Yêu cầu độ chính xác cao

15. Xu hướng tương lai

• Tự động hóa EDM
• Tối ưu bằng AI
• Vật liệu điện cực mới

Kết luận

Xung ren EDM là giải pháp mạnh mẽ cho gia công ren trong điều kiện khó, đặc biệt với vật liệu cứng và chi tiết chính xác cao. Dù chi phí và thời gian lớn hơn taro truyền thống, nhưng lợi ích về độ ổn định và chất lượng giúp phương pháp này trở thành lựa chọn hàng đầu trong ngành khuôn mẫu hiện đại.
