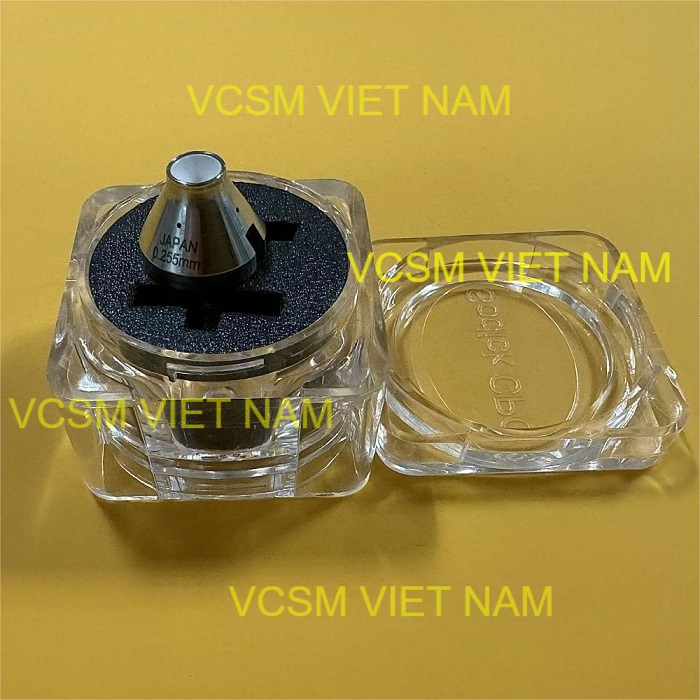

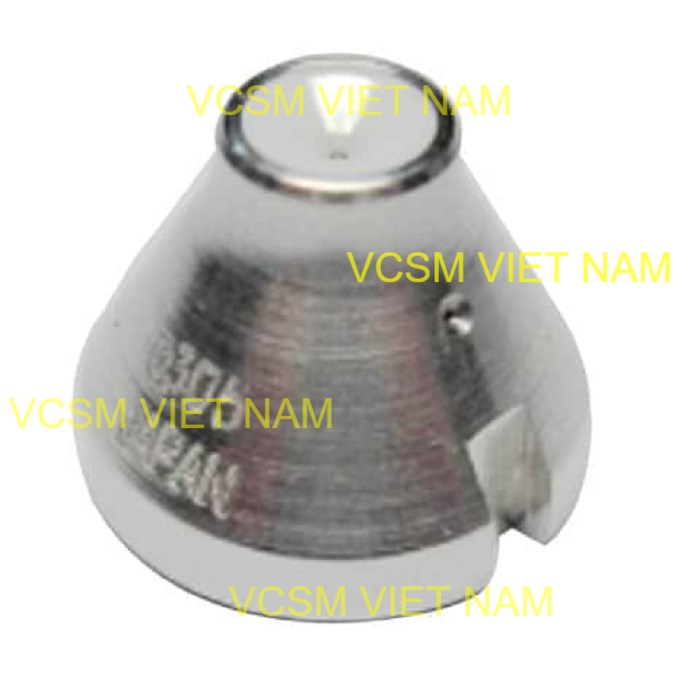

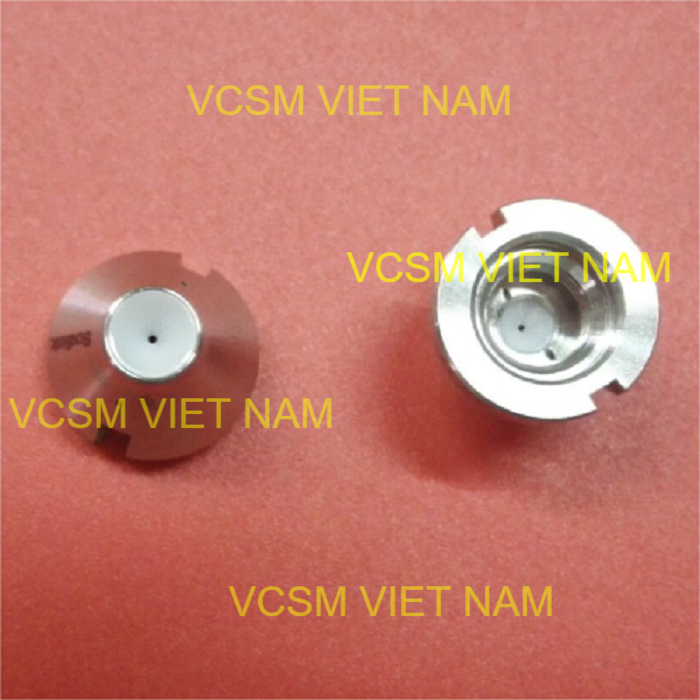

Đầu dẫn hướng dây (Die Guide) - Sodick

 Đầu dẫn hướng dây (Die Guide) - Sodick là linh kiện quan trọng trong hệ thống dẫn dây của máy cắt dây EDM Sodick. Bộ phận này có nhiệm vụ định hướng và giữ ổn định dây điện cực trong quá trình gia công, giúp dây di chuyển đúng vị trí qua khu vực cắt.

Đầu dẫn hướng dây làm việc liên tục trong môi trường gia công EDM nên có thể bị mài mòn theo thời gian. Khi Die Guide bị mòn hoặc hư hỏng, việc thay thế linh kiện phù hợp giúp duy trì độ ổn định của dây điện cực, hỗ trợ độ chính xác và chất lượng gia công.

Thông tin sản phẩm

Đầu dẫn hướng dây Die Guide Sodick là gì?

Trong quá trình gia công bằng máy cắt dây EDM, dây điện cực chuyển động liên tục và thực hiện phóng điện với phôi để tạo ra đường cắt. Để đảm bảo dây được giữ đúng vị trí, máy sử dụng các bộ phận dẫn hướng dây.

Die Guide Sodick là chi tiết có nhiệm vụ dẫn hướng dây điện cực qua vị trí gia công. Với thiết kế chính xác, Die Guide giúp hạn chế sự dịch chuyển không mong muốn của dây và hỗ trợ duy trì vị trí dây trong suốt quá trình cắt.

Đây là linh kiện cần được kiểm tra định kỳ, đặc biệt đối với những máy EDM hoạt động với tần suất cao.

Đặc điểm của Die Guide Sodick

Định hướng dây điện cực

Die Guide giúp dây điện cực đi qua đúng vị trí được thiết kế, hỗ trợ duy trì đường chạy dây ổn định trong quá trình gia công.

Độ chính xác cao

Đầu dẫn hướng dây có kích thước và vị trí dẫn dây chính xác. Đây là yếu tố quan trọng đối với các ứng dụng gia công khuôn mẫu và chi tiết cơ khí yêu cầu độ chính xác cao.

Hỗ trợ chất lượng gia công

Khi dây điện cực được dẫn hướng ổn định, quá trình phóng điện có điều kiện hoạt động tốt hơn, từ đó hỗ trợ độ chính xác kích thước và chất lượng bề mặt chi tiết gia công.

Làm việc trong môi trường EDM

Die Guide thường xuyên tiếp xúc với dây điện cực, nước gia công và các hạt cặn trong quá trình cắt. Vì vậy, vật liệu và độ chính xác của linh kiện cần phù hợp với điều kiện làm việc của máy.

Thay thế thuận tiện

Khi Die Guide bị mòn hoặc hư hỏng, có thể thay thế bằng linh kiện tương ứng mà không cần thay toàn bộ cụm dẫn dây.

Khi nào cần thay Die Guide máy cắt dây Sodick?

Đầu dẫn hướng dây là bộ phận có ảnh hưởng trực tiếp đến khả năng định vị dây điện cực. Nên kiểm tra và thay thế khi xuất hiện các dấu hiệu:

• Die Guide bị mòn hoặc hư hỏng.

• Lỗ dẫn dây có dấu hiệu bị mòn.
• Dây điện cực bị lệch hoặc rung bất thường.
• Độ chính xác gia công giảm.
• Chất lượng bề mặt sau gia công không ổn định.
• Dây điện cực có hiện tượng chạy không đều.
• Linh kiện bị nứt, sứt hoặc hư hỏng cơ học.
• Máy đã hoạt động trong thời gian dài và đến chu kỳ bảo dưỡng.

Việc kiểm tra Die Guide nên được thực hiện cùng với các bộ phận liên quan như dây điện cực, hệ thống cấp dây, con lăn dẫn dây và cụm dẫn hướng.

Lợi ích khi sử dụng Die Guide Sodick đúng model

Sử dụng đầu dẫn hướng dây (Die Guide) - Sodick đúng model giúp:

• Định hướng dây điện cực ổn định.

• Hỗ trợ duy trì vị trí dây trong quá trình cắt.
• Hạn chế hiện tượng dây rung hoặc lệch.
• Hỗ trợ độ chính xác gia công.
• Hỗ trợ cải thiện chất lượng bề mặt.
• Giảm thời gian dừng máy khi thay thế linh kiện.
• Đảm bảo khả năng tương thích với cụm dẫn dây.

Cách lựa chọn đầu dẫn hướng dây Sodick

Để lựa chọn chính xác Die Guide cho máy cắt dây EDM Sodick, cần xác định các thông tin sau:

1. Model máy Sodick

Mỗi dòng máy có thể sử dụng Die Guide với kích thước và thiết kế khác nhau. Model máy là thông tin quan trọng nhất khi lựa chọn.

2. Mã linh kiện

Nếu có mã phụ tùng trên Die Guide cũ hoặc trong tài liệu máy, nên cung cấp mã để đối chiếu.

3. Vị trí lắp đặt

Cần xác định Die Guide sử dụng ở cụm dẫn dây phía trên, phía dưới hoặc vị trí cụ thể trên máy.

4. Kích thước

Trong trường hợp không có mã sản phẩm, có thể cung cấp kích thước và hình dạng của Die Guide để kiểm tra.

5. Hình ảnh thực tế

Hình ảnh đầu dẫn hướng cũ và vị trí lắp đặt giúp xác định sản phẩm phù hợp nhanh hơn.

Ứng dụng của Die Guide Sodick

Đầu dẫn hướng dây Sodick được sử dụng trên máy cắt dây EDM trong các lĩnh vực:

• Gia công khuôn mẫu chính xác.

• Gia công khuôn dập.
• Gia công chi tiết cơ khí chính xác.
• Gia công các loại vật liệu có độ cứng cao.
• Sản xuất linh kiện cơ khí.
• Gia công chi tiết có yêu cầu dung sai cao.
• Xưởng sản xuất sử dụng máy Wire EDM Sodick.

Tại sao cần sử dụng Die Guide chất lượng?

Độ chính xác của Die Guide có ảnh hưởng đến khả năng định hướng dây điện cực. Khi linh kiện bị mòn, vị trí dây có thể thay đổi và ảnh hưởng đến quá trình gia công.

Vì vậy, nên lựa chọn Die Guide Sodick có kích thước và thông số phù hợp với model máy. Đồng thời, cần lắp đặt đúng kỹ thuật và kiểm tra tình trạng của đầu dẫn hướng trong quá trình bảo dưỡng định kỳ.

Mua đầu dẫn hướng dây (Die Guide) Sodick

Nếu bạn đang cần Đầu dẫn hướng dây (Die Guide) - Sodick, hãy cung cấp:

• Model máy Sodick.

• Mã linh kiện nếu có.
• Kích thước Die Guide.
• Hình ảnh linh kiện cũ.
• Hình ảnh vị trí lắp đặt.

Ngoài Die Guide, có thể tham khảo thêm các loại phụ kiện máy cắt dây EDM Sodick như tấm cách điện bằng gốm, tấm dẫn điện, nắp chụp nước, lọc EDM và các linh kiện thuộc hệ thống dẫn dây.

Liên hệ để được tư vấn và báo giá Đầu dẫn hướng dây (Die Guide) - Sodick.

Đầu dẫn hướng dây cho máy cắt dây EDM Sodick

dẫn dây
Hình ảnh	Mã SP	Orignal P/No.	Đường kính	Vị trí	Ứng dụng
	S100	3083335 3082983 3081437 3081436 3083330 3081934	Φ0.07 Φ0.11 Φ0.16 Φ0.21 Φ0.26 Φ0.31	Thông thường	A. AF. AP. AQ. BF. EPOC. EXC. JL. PGW series 86-1. 90-1 guide unit with 86/97 AWT type
	S101	3081239 3080046 3080053 3080047 3080629 3080062	Φ0.07 Φ0.11 Φ0.16 Φ0.21 Φ0.26 Φ0.31	Thông thường	A. AF. AP. AQ. BF. EPOC. EXC. JL. PGW series 86-1. 90-1 guide unit with 86/97 AWT type
	S102	3080237 3080240 3080244 3080248 3080250	Φ0.11 Φ0.16 Φ0.21 Φ0.26 Φ0.31	Thông thường	AP. AW. BF. EPOC series Guide unit 83.84.85.KM Manual type
	S103	3080998 3080999 3081000 3080990 3080991	Φ0.11 Φ0.16 Φ0.21 Φ0.26 Φ0.31	Thấp hơn	A. AF. AP. AQ. BF. EPOC. EXC. JL. PGW series Common for standard / Manual type Lower for guide unit 87-3 / AWT type
	S103L	3081717 3081490 3081136 3081138 3081139	Φ0.11 Φ0.16 Φ0.21 Φ0.26 Φ0.31	Thông thường	A280. A320L. A— series Upper for guide unit 87-3L AWT tapper type
	S104	3080210 3080213 3081219 3080223 3080225	Φ0.11 Φ0.16 Φ0.21 Φ0.26 Φ0.31	Thông thường	AQ. A. EPOC. AP. BF. JL. PGW. EXC series Guide unit 83.84.85.86.90 type AWT type
	S104-1	3080229 3085043	Φ0.40 Φ0.60	Thông thường	AQ. A. EPOC. AP. BF. JL. PGW. EXC series Guide unit 83.84.85.86.90 type AWT type
	S106	3080065	Φ0.80	Thấp hơn	Sub guide C Guide unit 86-1 type AWT type
	S106-1		Φ0.80	Thấp hơn	Sub guide C Guide unit 87-1 / AWT type
	S107	3082266	Φ0.32	Cao hơn	Sub guide D Guide unit 86-1.87-1.90-1.90-3 AWT type
	S108	3082269	Φ2.00	Cao hơn	Sub guide C1 Guide unit 86-1.87-1.90-1.90-3 AWT type
	S108-1	3082269	Φ0.75
