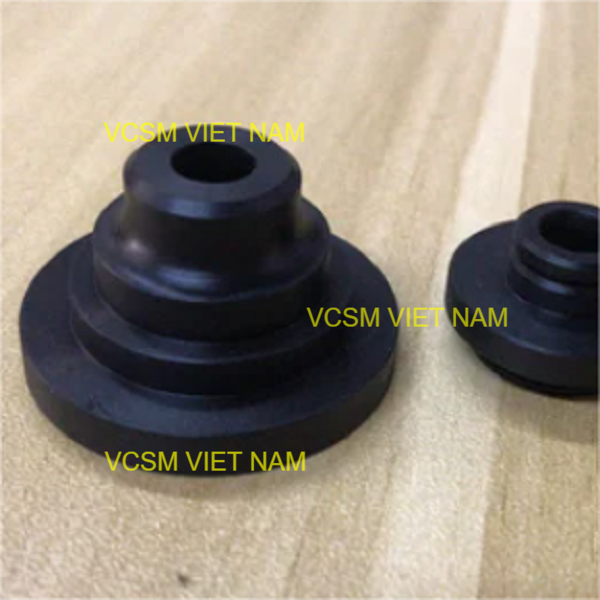

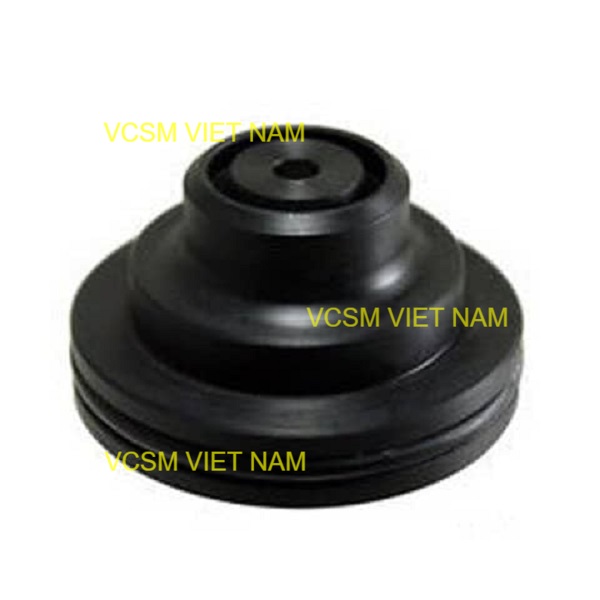

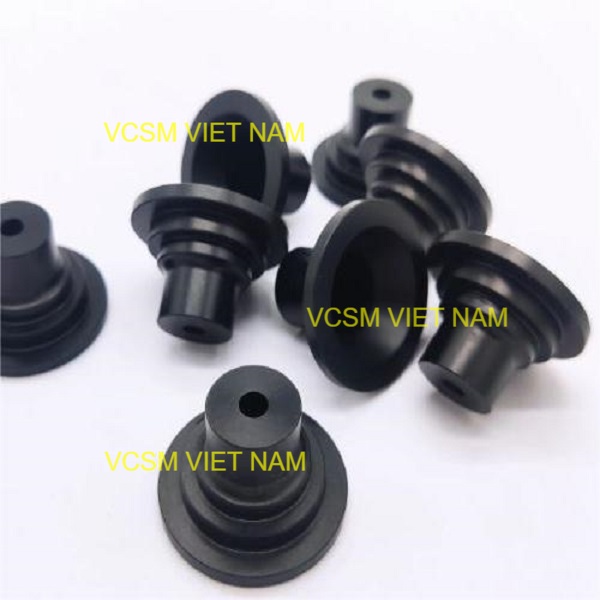

Nắp Chụp Nước Cho Máy Cắt Dây EDM Sodick

Nắp chụp nước cho máy cắt dây EDM Sodick là linh kiện thuộc hệ thống dẫn nước và dẫn hướng dây của máy cắt dây EDM. Bộ phận này có nhiệm vụ hỗ trợ định hướng dòng nước gia công đến khu vực cắt, đồng thời bảo vệ và che chắn cụm dẫn dây trong quá trình máy hoạt động.

Nắp chụp nước Sodick được sử dụng trên nhiều dòng máy cắt dây EDM, tùy thuộc vào model và cấu tạo cụm dẫn dây. Khi nắp chụp nước bị nứt, vỡ, biến dạng hoặc không còn đảm bảo khả năng dẫn nước, việc thay thế đúng loại là cần thiết để duy trì sự ổn định của quá trình gia công.

Nắp chụp nước máy cắt dây EDM Sodick là gì?

Nắp chụp nước Sodick, thường được gọi là Water Nozzle Cover, Water Cover hoặc Nozzle Cover, là linh kiện được lắp đặt tại khu vực dẫn dây của máy Wire EDM.

Trong quá trình cắt, nước gia công được đưa đến vùng phóng điện nhằm làm mát, cuốn phoi và hỗ trợ ổn định quá trình gia công. Nắp chụp nước giúp định hướng và duy trì vị trí của hệ thống phun nước xung quanh dây điện cực.

Tùy từng model Sodick, nắp chụp nước có thể có thiết kế, kích thước và vị trí lắp đặt khác nhau.

Công dụng của nắp chụp nước Sodick

Nắp chụp nước có các chức năng chính:

• Hỗ trợ định hướng nước đến vùng gia công.
• Giúp duy trì dòng nước ổn định xung quanh dây điện cực.
• Hạn chế nước bắn ra ngoài khu vực gia công.
• Bảo vệ một phần cụm dẫn dây.
• Hỗ trợ quá trình làm mát và cuốn phoi.
• Phối hợp với Water Nozzle và Nozzle Holder.
• Góp phần duy trì điều kiện gia công ổn định.

Nắp chụp nước không phải là bộ phận duy nhất quyết định hiệu quả dòng nước. Khi hệ thống phun nước hoạt động bất thường, cần kiểm tra đồng thời Water Nozzle, đường ống, bơm nước, Nozzle Holder và các bộ phận liên quan.

Đặc điểm của nắp chụp nước máy cắt dây EDM Sodick

Vật liệu phù hợp môi trường EDM

Nắp chụp nước thường sử dụng vật liệu kỹ thuật có khả năng làm việc trong môi trường nước gia công và chịu được điều kiện vận hành của máy EDM.

Tùy từng sản phẩm, vật liệu có thể là nhựa kỹ thuật, polymer hoặc vật liệu chuyên dụng khác.

Nắp chụp nước và Water Nozzle có giống nhau không?

Không.

Hai linh kiện có liên quan nhưng chức năng khác nhau:

Do đó, khi thay thế cần xác định đúng loại linh kiện thay vì chỉ dựa vào tên gọi.

Dấu hiệu nắp chụp nước Sodick bị hư hỏng

Sau thời gian sử dụng, nắp chụp nước có thể bị hao mòn hoặc hư hỏng. Một số dấu hiệu thường gặp:

• Nắp bị nứt.
• Nắp bị vỡ.
• Nắp bị biến dạng.
• Vị trí lắp bị lỏng.
• Nước bị rò rỉ.
• Dòng nước không tập trung vào vùng cắt.
• Nước phun lệch.
• Nước bắn nhiều ra ngoài.
• Cụm Water Nozzle không được cố định đúng vị trí.

Khi phát hiện các dấu hiệu này, nên kiểm tra toàn bộ cụm phun nước trước khi thay thế.

Nguyên nhân làm nắp chụp nước Sodick bị hỏng

Tác động cơ học

Trong quá trình tháo lắp hoặc vệ sinh, nắp có thể bị va đập hoặc chịu lực không đúng cách.

Sử dụng lâu ngày

Môi trường nước, nhiệt độ và điều kiện gia công có thể làm vật liệu suy giảm theo thời gian.

Cặn bẩn tích tụ

Cặn bẩn có thể ảnh hưởng đến khả năng lắp đặt và dòng nước.

Lắp đặt không chính xác

Nắp bị lắp lệch hoặc siết không đúng có thể gây biến dạng.

Dây điện cực hoặc linh kiện dẫn dây bị lệch

Nếu hệ thống dẫn dây không chính xác, có thể gây va chạm với các bộ phận xung quanh.

Khi nào nên thay nắp chụp nước máy EDM Sodick?

Nên thay nắp chụp nước khi:

• Xuất hiện vết nứt hoặc vỡ.
• Không thể cố định đúng vị trí.
• Bị biến dạng.
• Dòng nước không được định hướng chính xác.
• Có hiện tượng rò nước.
• Nắp bị mòn hoặc hư hỏng ảnh hưởng đến quá trình gia công.

Thay thế kịp thời giúp hạn chế ảnh hưởng đến hệ thống dẫn nước và cụm dẫn dây.

Cách chọn nắp chụp nước cho máy cắt dây EDM Sodick

Để lựa chọn đúng nắp chụp nước Sodick, cần cung cấp các thông tin:

1. Model máy

Ví dụ:

• Sodick AP Series.
• Sodick AQ Series.
• Sodick A Series.
• Sodick AL Series.
• Sodick AM Series.
• Sodick AW Series.
• Các model Wire EDM Sodick khác.

2. Vị trí lắp đặt

Xác định nắp được sử dụng tại:

• Upper.
• Lower.

3. Part Number

Nếu có mã OEM, đây là thông tin rất hữu ích để đối chiếu.

4. Kích thước

Có thể cung cấp:

• Đường kính.
• Chiều cao.
• Đường kính lỗ.
• Khoảng cách lỗ.
• Kích thước ren.

5. Hình ảnh thực tế

Hình ảnh nắp chụp nước cũ và vị trí lắp đặt giúp quá trình xác định sản phẩm thuận tiện hơn.

Bảo dưỡng nắp chụp nước Sodick

Để duy trì hệ thống phun nước ổn định, nên kiểm tra nắp chụp nước định kỳ:

1. Vệ sinh cặn bẩn.
2. Kiểm tra vết nứt.
3. Kiểm tra biến dạng.
4. Kiểm tra vị trí lắp.
5. Kiểm tra Water Nozzle.
6. Kiểm tra Nozzle Holder.
7. Kiểm tra đường ống nước.
8. Kiểm tra dòng nước.
9. Kiểm tra cụm Wire Guide.
10. Thay thế khi nắp không còn đảm bảo.

Không nên dùng dụng cụ quá cứng để cạy hoặc vệ sinh nắp nếu vật liệu của sản phẩm có thể bị trầy xước hoặc biến dạng.

Phụ kiện liên quan đến nắp chụp nước Sodick

Trong quá trình bảo trì, có thể kiểm tra đồng thời:

• Water Nozzle Sodick
• Nozzle Holder Sodick
• Wire Guide Sodick
• Pulley E Sodick
• Tấm dẫn điện Sodick
• Tấm cách điện Sodick
• Power Feed Contact Sodick
• Guide Roller Sodick
• Shaft và Bearing Sodick

Việc kiểm tra đồng bộ giúp phát hiện sớm các linh kiện có dấu hiệu hao mòn.

Cung cấp nắp chụp nước cho máy cắt dây EDM Sodick

VCSM Việt Nam cung cấp nắp chụp nước cho máy cắt dây EDM Sodick phục vụ nhu cầu thay thế, sửa chữa và bảo trì máy cắt dây EDM.

Sản phẩm được hỗ trợ đối chiếu theo:

• Model máy Sodick.
• Mã OEM/Part Number.
• Vị trí Upper hoặc Lower.
• Kích thước thực tế.
• Hình ảnh linh kiện.

Nắp chụp nước
Hình ảnh	Mã SP	Orignal P/No.	Đường kính	Vị trí	Application
	S200	3081591		Thông thường	AW330.453.654W. BF250.275. EPOC-W Guide unit 85-2 type
	S201	3081594	Φ5	Thông thường	AW330.453.654W. BF250.275. EPOC-W Guide unit 85-2 type
	S202	3082085		Thông thường	AW330.454. BF275. EPOC300 series Guide unit 85-2 / Manual type
	S202A	3080030		Thông thường	AW330.454. BF275. EPOC300 series Guide unit 85-2 / Manual type
	S202B	3080593		Thông thường	AW330.454. BF275. EPOC300 series Guide unit 85-2 / Manual type
	S202C	3080358	Φ5	Thông thường	AW330.454. BF275. EPOC300 series Guide unit 85-2 / Manual type
	S202S	3080639		Thông thường	AW330.454. BF275. EPOC300 series Guide unit 85-2 / Manual type
	S203	3082056	Φ6 Φ10	Thông thường	AP150. PGW150 series Guide unit KM-3 type
	S204	3082055	Φ5	Thông thường	AP. AW150 series Guide unit KM-1 type
	S205
