Trong hệ thống máy cắt dây EDM Sodick, khu vực nozzle và cụm dẫn dây bao gồm nhiều chi tiết có nhiệm vụ định hướng dây điện cực, dẫn nước gia công và hỗ trợ quá trình cắt.

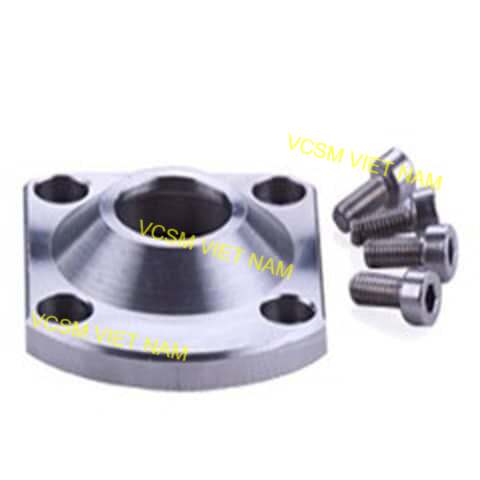

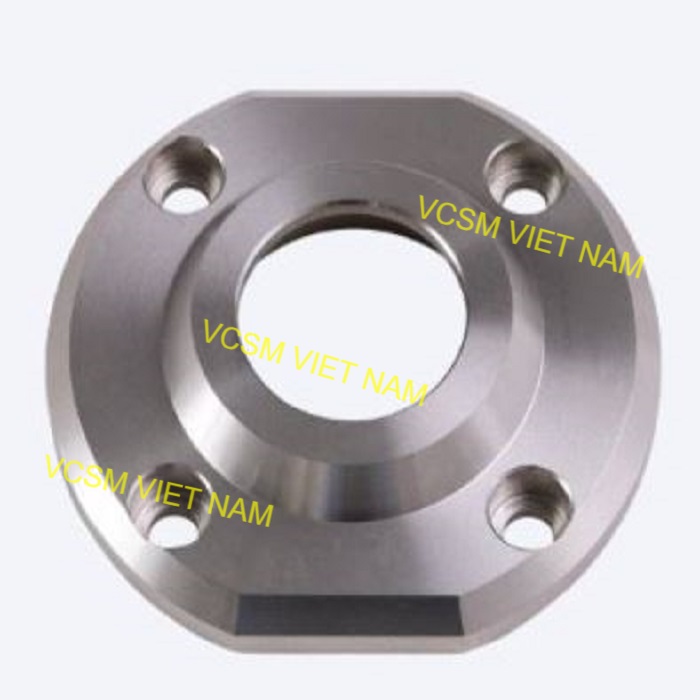

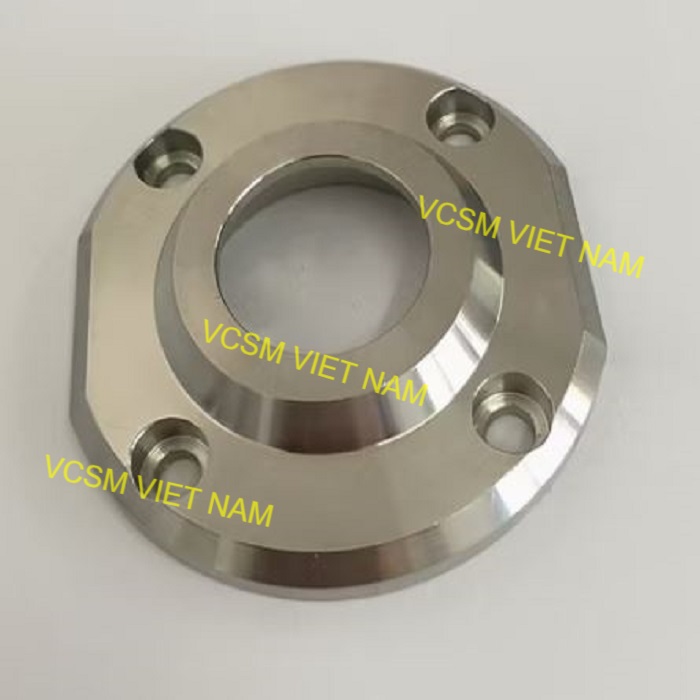

Nắp kim loại giữ chụp nước Sodick là chi tiết được sử dụng để giữ và bảo vệ các bộ phận bên trong cụm nozzle. Tùy theo thiết kế của từng dòng máy, sản phẩm có thể được gọi bằng các tên như Nozzle Guide, Nozzle Base hoặc Nozzle L.
Tóm tắt nội dung [Ẩn]
Trong hệ thống máy cắt dây EDM Sodick, khu vực nozzle và cụm dẫn dây bao gồm nhiều chi tiết có nhiệm vụ định hướng dây điện cực, dẫn nước gia công và hỗ trợ quá trình cắt.
Nắp kim loại giữ chụp nước Sodick là chi tiết được sử dụng để giữ và bảo vệ các bộ phận bên trong cụm nozzle. Tùy theo thiết kế của từng dòng máy, sản phẩm có thể được gọi bằng các tên như Nozzle Guide, Nozzle Base hoặc Nozzle L.
Do được lắp trong khu vực gia công, linh kiện cần đảm bảo kích thước và vị trí phù hợp với cụm máy. Khi nắp bị cong, biến dạng hoặc hư hỏng, việc thay thế đúng loại giúp đảm bảo khả năng cố định và bảo vệ các chi tiết bên trong.
Sản phẩm có các chức năng chính:
Tùy từng model Sodick, cấu tạo và vị trí sử dụng của nắp kim loại có thể khác nhau.
Dựa trên bảng sản phẩm, nhóm linh kiện này có nhiều mã khác nhau dành cho các dòng máy Sodick.
| Mã SP | Original P/No. | Kích thước | Vị trí | Ứng dụng |
| S304 | — | 77 × 50 × 24 mm | Cao hơn | A, AQ, EPOC, AP, PGW, BF, JL, EXC Series – Guide Unit 90-1 / AWT |
| S406 | 3086387 | 38 × 38 mm | Lower | AQ, 325L, 530L Series AWT / Nozzle Base cho S209W |
| S406-1 | 3086211 | — | Thấp hơn | AQ, 325L, 530L Series AWT / Nozzle Base Ring cho S209W |
| S407 | 3081032 | — | Thông thường | A, EPOC, AP200–550, BF, JL Series AWT/Manual / Nozzle Guide cho S209 |
| S407-1 | 3082668 | — | Cao hơn | A, EPOC, AP200–550, BF, JL Series Manual / Nozzle Guide cho S209 |
| S408 | 3082804 | 50 × 50 mm | Cao hơn | A, EPOC, AP200–550, BF, JL Series Manual / Nozzle Guide cho S207 |
| S408L | — | — | Cao hơn | A50, A350 Series AWT / Nozzle Base |
| S409 | 3082629 | Φ22 mm | Thông thường | A320, A350 Series Manual / Nozzle Base |
| S409-1 | 3082629 | Φ18 mm | Thấp hơn | Nozzle Guide cho L Series |
Ngoài nhóm Nozzle Guide và Nozzle Base, nhóm phụ kiện Sodick còn có các loại con lăn Urethane và con lăn dẫn dây với nhiều kích thước khác nhau.
Một số mã sản phẩm khác trong nhóm phụ kiện gồm:
| Mã SP | Kích thước | Ứng dụng |
| S410 | Φ100 × Φ10 × 20 mm | A350, 500, AP150, 330 Series – Urethane Roller |
| S411 | Φ100 × Φ12 × 20 mm | A350, 500, AP150, 330 Series – Urethane Roller |
| S412 | Φ100 × Φ10 × 20 mm | A350, 500, AP150, 330, BF Series – Urethane Roller |
| S412-1 | — | A350, 500, AP150, 330, BF Series – Urethane Roller |
| S413 | Φ100 × Φ6 × 20 mm | BF275 Old Type Series – Urethane Roller |
| S414A | Φ70 × Φ12 mm | A500W, A320D, A530D Series – Stainless Feed Roller B |
| S414AC | Φ70 × Φ12 mm | A500W, A320D, A530D Series – Ceramic Feed Roller B |
Những sản phẩm trên thuộc nhóm phụ kiện khác cho máy cắt dây EDM Sodick và cần lựa chọn theo đúng model máy cũng như vị trí sử dụng.
Nên kiểm tra và thay thế linh kiện khi phát hiện:
Việc thay thế linh kiện bị hư hỏng giúp duy trì tình trạng hoạt động ổn định của cụm nozzle và hạn chế ảnh hưởng đến các chi tiết liên quan.
Sử dụng nắp kim loại giữ chụp nước Sodick đúng model giúp:
Do Sodick sử dụng nhiều loại nozzle guide và nozzle base khác nhau, không nên lựa chọn chỉ dựa vào hình dạng bên ngoài.
Khi đặt hàng, nên cung cấp:
1. Model máy Sodick
Ví dụ: A Series, AQ Series, A320, A350, 325L, 530L, AP Series, BF Series, JL Series...
2. Mã sản phẩm
Cung cấp mã như S406, S407, S408, S409 hoặc S409-1 nếu đã xác định được.
3. Original P/No.
Một số mã có số phụ tùng tương ứng như 3086387, 3086211, 3081032, 3082668, 3082804 hoặc 3082629.
4. Kích thước
Đo đường kính, chiều dài, chiều rộng, độ dày hoặc các kích thước liên quan.
5. Vị trí lắp đặt
Xác định linh kiện nằm phía trên, phía dưới hoặc tại vị trí cụ thể của cụm nozzle.
6. Hình ảnh thực tế
Hình ảnh linh kiện cũ và vị trí lắp đặt giúp xác định chính xác loại phụ kiện cần thay thế.
Nắp kim loại giữ chụp nước – Nozzle Guide Sodick được sử dụng trên máy cắt dây EDM trong các ứng dụng:
Nếu bạn đang cần nắp kim loại giữ chụp nước phía trên Sodick, Nozzle Guide hoặc Nozzle L, hãy cung cấp model máy, mã sản phẩm, Original P/No. hoặc hình ảnh linh kiện cần thay thế.
Việc đối chiếu chính xác mã sản phẩm và model máy giúp hạn chế tình trạng chọn sai kích thước hoặc sai vị trí lắp đặt.
Ngoài Nozzle Guide – Nozzle Base, có thể tham khảo thêm các loại phụ kiện máy cắt dây EDM Sodick như:
Liên hệ để được tư vấn và báo giá nắp kim loại giữ chụp nước, Nozzle Guide – Nozzle L cho máy cắt dây EDM Sodick.
