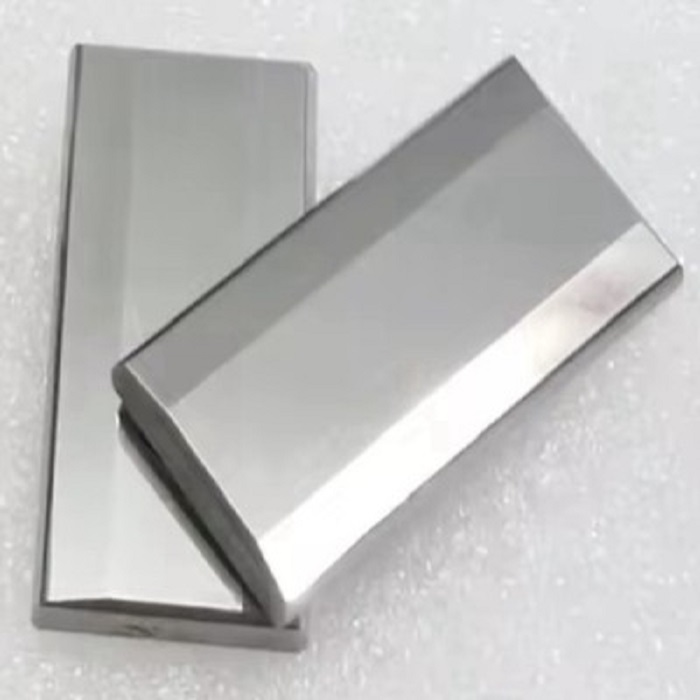

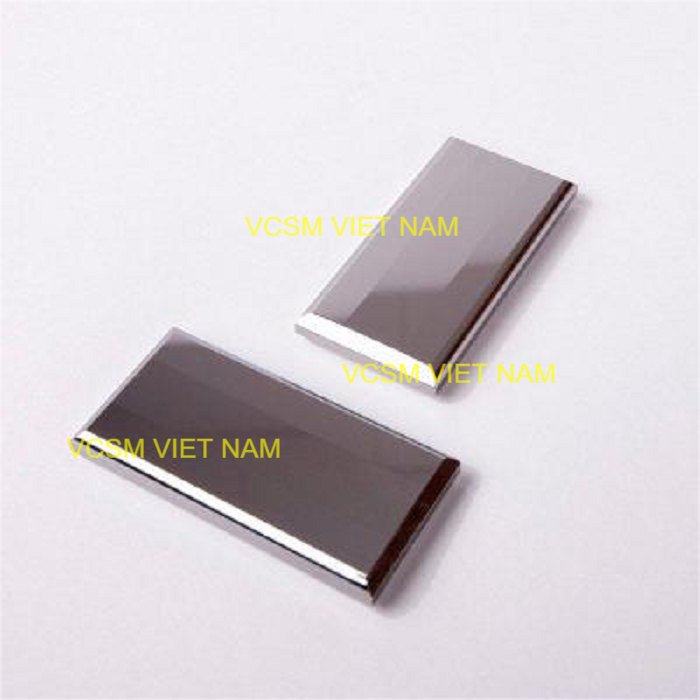

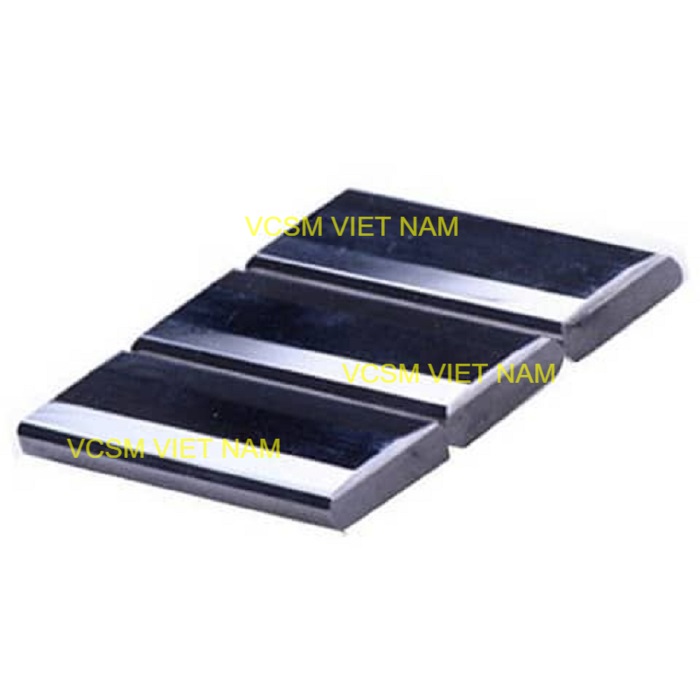

Tấm dẫn điện EDM - Sodick

Tấm dẫn điện EDM - Sodick hay còn gọi là Power Feed Contact Sodick, là linh kiện sử dụng trong hệ thống cấp điện của máy cắt dây EDM. Sản phẩm có nhiệm vụ tiếp xúc và truyền dòng điện đến dây điện cực, hỗ trợ duy trì quá trình phóng điện ổn định trong quá trình gia công.

Trong quá trình vận hành, tấm dẫn điện thường xuyên tiếp xúc với dây điện cực và chịu tác động của quá trình phóng điện. Sau thời gian sử dụng, bề mặt tiếp xúc có thể bị mòn, cháy hoặc xuống cấp. Thay thế tấm dẫn điện máy cắt dây EDM Sodick đúng model giúp duy trì khả năng tiếp điện và hỗ trợ máy hoạt động ổn định.

Tấm dẫn điện EDM Sodick là gì?

Máy cắt dây EDM sử dụng dây điện cực để thực hiện quá trình phóng điện và gia công phôi. Để quá trình phóng điện diễn ra, dòng điện cần được truyền đến dây điện cực thông qua hệ thống cấp điện.

Tấm dẫn điện EDM Sodick (Power Feed Contact) là bộ phận tiếp xúc điện trong hệ thống này. Linh kiện giúp truyền dòng điện đến dây điện cực và hỗ trợ duy trì điều kiện phóng điện trong quá trình gia công.

Do thường xuyên làm việc trong môi trường EDM, tấm dẫn điện có thể bị hao mòn theo thời gian. Việc kiểm tra và thay thế đúng lúc giúp hạn chế các vấn đề liên quan đến tiếp xúc điện.

Chức năng của tấm dẫn điện Power Feed Contact Sodick

Tấm dẫn điện có những chức năng chính:

• Tiếp xúc với dây điện cực.

• Truyền dòng điện đến dây EDM.
• Hỗ trợ duy trì quá trình phóng điện.
• Giúp hệ thống cấp điện hoạt động ổn định.
• Hỗ trợ quá trình cắt dây diễn ra liên tục.
• Góp phần duy trì chất lượng gia công.

Đối với máy cắt dây EDM, tình trạng bề mặt tiếp xúc và khả năng truyền điện của Power Feed Contact có thể ảnh hưởng đến sự ổn định của quá trình gia công.

Đặc điểm của tấm dẫn điện EDM Sodick

Khả năng tiếp điện ổn định

Tấm dẫn điện được thiết kế để tạo tiếp xúc với dây điện cực và truyền dòng điện trong quá trình cắt.

Độ chính xác cao

Kích thước và vị trí của tấm dẫn điện cần phù hợp với cụm cấp điện trên từng model máy Sodick.

Khả năng chống mài mòn

Bề mặt tiếp xúc làm việc liên tục với dây điện cực nên cần có khả năng chịu mài mòn phù hợp với điều kiện vận hành.

Phù hợp môi trường gia công EDM

Power Feed Contact làm việc trong môi trường có nước gia công, cặn kim loại và quá trình phóng điện. Vì vậy, cần kiểm tra tình trạng linh kiện định kỳ.

Nhiều loại theo model máy

Máy cắt dây EDM Sodick có nhiều dòng máy và cấu hình khác nhau. Vì vậy, tấm dẫn điện cũng có nhiều loại với kích thước, hình dạng và mã linh kiện khác nhau.

Khi nào cần thay tấm dẫn điện EDM Sodick?

Nên kiểm tra Power Feed Contact khi có các dấu hiệu:

• Bề mặt tiếp xúc bị mòn.

• Tấm dẫn điện bị cháy hoặc biến dạng.
• Tiếp xúc với dây điện cực không ổn định.
• Quá trình phóng điện xảy ra bất thường.
• Máy cắt không ổn định.
• Chất lượng bề mặt gia công giảm.
• Xuất hiện dấu hiệu hư hỏng trên linh kiện.
• Linh kiện đã sử dụng trong thời gian dài.

Khi thay thế, nên kiểm tra đồng thời dây điện cực và các bộ phận thuộc hệ thống cấp điện để xác định nguyên nhân gây hao mòn.

Lợi ích khi sử dụng tấm dẫn điện đúng model

Sử dụng tấm dẫn điện EDM Sodick đúng model mang lại nhiều lợi ích:

• Hỗ trợ khả năng truyền điện ổn định.

• Duy trì tiếp xúc tốt với dây điện cực.
• Hỗ trợ quá trình phóng điện EDM.
• Giúp máy hoạt động ổn định hơn.
• Hạn chế các vấn đề do tiếp xúc điện kém.
• Đảm bảo khả năng lắp đặt chính xác.
• Giảm thời gian dừng máy khi thay thế linh kiện.

Cách lựa chọn tấm dẫn điện máy EDM Sodick

Để lựa chọn đúng Power Feed Contact Sodick, khách hàng nên cung cấp:

Model máy

Xác định chính xác model máy cắt dây EDM Sodick đang sử dụng.

Mã linh kiện

Nếu có mã OEM hoặc mã phụ tùng, đây là thông tin quan trọng để xác định chính xác sản phẩm.

Vị trí lắp đặt

Xác định tấm dẫn điện được lắp tại cụm cấp điện phía trên, phía dưới hoặc vị trí cụ thể khác.

Kích thước

Nếu không có mã linh kiện, cần cung cấp kích thước tấm dẫn điện như chiều dài, chiều rộng, độ dày và các kích thước liên quan.

Hình ảnh thực tế

Hình ảnh linh kiện cũ và vị trí lắp đặt giúp xác định sản phẩm phù hợp nhanh chóng hơn.

Ứng dụng của tấm dẫn điện Sodick

Tấm dẫn điện Power Feed Contact Sodick được sử dụng trên máy cắt dây EDM trong nhiều lĩnh vực:

• Gia công khuôn mẫu.

• Gia công khuôn dập.
• Gia công chi tiết cơ khí chính xác.
• Gia công vật liệu có độ cứng cao.
• Sản xuất linh kiện cơ khí.
• Gia công chi tiết yêu cầu độ chính xác cao.
• Các xưởng cơ khí sử dụng máy Wire EDM Sodick.

Tại sao nên thay tấm dẫn điện khi bị mòn?

Tấm dẫn điện có nhiệm vụ truyền dòng điện đến dây điện cực. Khi bề mặt tiếp xúc bị mòn hoặc cháy, khả năng tiếp điện có thể bị ảnh hưởng.

Sử dụng linh kiện đã xuống cấp trong thời gian dài có thể làm quá trình gia công không ổn định. Vì vậy, cần kiểm tra Power Feed Contact định kỳ và thay thế khi linh kiện không còn đáp ứng yêu cầu sử dụng.

Mua tấm dẫn điện EDM Sodick

Nếu bạn đang tìm tấm dẫn điện EDM Sodick, hãy cung cấp model máy, mã linh kiện, kích thước hoặc hình ảnh sản phẩm cũ.

Thông tin này giúp xác định chính xác loại Power Feed Contact cần sử dụng và hạn chế tình trạng mua nhầm linh kiện.

Thông số kỹ thuật và Mã sản phẩm

Tấm dẫn điện cho máy cắt dây EDM Sodick

Tấm dẫn điện
Hình ảnh	Mã SP	Orignal P/No.	Kích thước	Vị trí	Ứng dụng
	S001	3080316	Φ18X10	Cao hơn	AP150. AW. BF. EPOC~W series Guide unit 83 / AWT type
	S002	3080314	Φ18X14	Thấp hơn	AP150. AW. BF. EPOC~W series Guide unit 83.84 / AWT type
	S003S	3080318	16X10	Cao hơn	EPOC~W. G. GW. GOW series Guide unit 84 / AWT type Material : Silver tungsten
	S003T	3080318	16X10	Cao hơn	EPOC~W. G. GW. GOW series Guide unit 84 / AWT type Material : Cermet
	S004S	3080324	14X11X12	Cao hơn	AW. AP150. BF. EPOC series Guide unit 85-3 / AWT type Material : Silver tungsten
	S005LS	3080307	12.5X14X11.7	Cao hơn	AW. AP150. BF. EPOC series Guide unit 85-2.3 / Manual type Material : Silver tungsten
	S005RS	3080308	12.5X14X11.7	Cao hơn	AW. AP150. BF. EPOC series Guide unit 85-2.3 / Manual type Material : Silver tungsten
	S005LT	3080307	12.5X14X11.7	Cao hơn	AW. AP150. BF. EPOC series Guide unit 85-2.3 / Manual type Material : Cermet
	S005RT	3080308
