MÂM CẶP KITAGAWA-IA - CHUCK

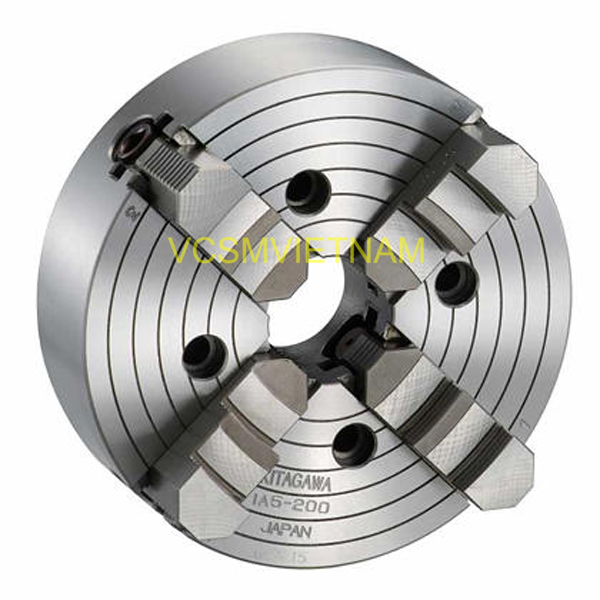

Mâm cặp Kitagawa Series IA là dòng mâm cặp cơ 4 chấu độc lập (Independent Chuck) chuyên dùng cho các chi tiết gia công có hình dạng không đối xứng hoặc yêu cầu độ chính xác đồng tâm cực cao bằng cách điều chỉnh từng chấu riêng biệt.

Đặt mua

Tóm tắt nội dung [Ẩn]

MÂM CẶP KITAGAWA-IA - CHUCK

Đặc điểm nổi bật

Thiết kế 4 chấu độc lập: Cho phép kẹp chặt các phôi có hình dạng bất quy tắc hoặc thực hiện gia công lệch tâm.
Gắn trực tiếp (Direct Mount): Được thiết kế để lắp trực tiếp vào trục chính côn ngắn (Short Taper) loại JIS hoặc ISO A mà không cần thông qua bộ chuyển đổi (Adapter), giúp giảm độ đảo và tăng độ cứng vững.
Thân thép bền bỉ: Cấu tạo thân bằng thép chịu lực cao, phù hợp cho các công việc gia công nặng và tốc độ cao.
Độ chính xác cao: Kết cấu rãnh dẫn hướng chữ thập giúp giảm thiểu sự biến dạng và sai số khi kẹp.

Mâm cặp độc lập cho côn ngắn loại A.

Có sẵn để gắn trực tiếp mà không cần một bộ chuyển đổi cho trục chính.

Quý khách hàng có nhu cầu mua hàng:

Chất lượng cao - Giá cạnh tranh - Hóa đơn VAT

Vui lòng liên hệ công ty VCSM Việt nam.

VCSM việt nam tư vấn và hỗ trợ quý khách hàng đặt đúng sản phẩm và nhu cầu công việc.

Model		IA5-200	IA6-250	IA6-300	IA6-350	IA6-400
Đường kính kẹp tối đa (mm)	Hàm ngoài	185	220	265	310	360
Đường kính kẹp tối đa (mm)	Hàm trong	75	95	125	155	190
Đường kính kẹp tối thiểu (mm)	Hàm trong	14	14	18	20	30
Lực kẹp tĩnh tối đa (kN)	Xử lý mô-men xoắn (N · m)	83	118	147	147	216
Lực kẹp tĩnh tối đa (kN)	Lực kẹp trên mỗi hàm (kN)	10	15	16	16	20
Tốc độ tối đa (min-1)		3600	3000	2000	2000	1800
Mô men quán tính (kg · m2)		0.08	0.188	0.4	0.75	1.175
Trọng lượng (kg)		14.9	24.2	39.1	50.9	69.8

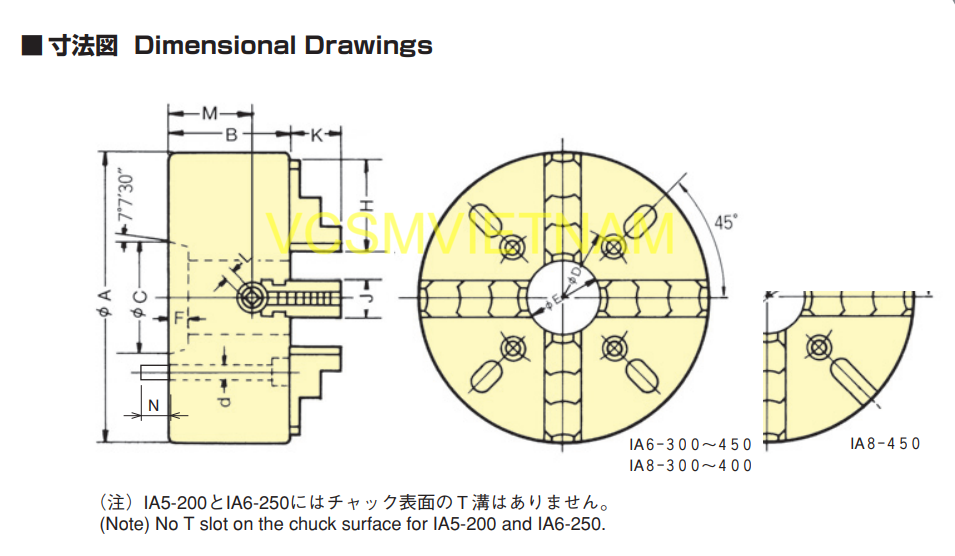

Vẽ phác thảo	PDF	–	–	–	–	–
	TIF	–	–	–	–	–
	DXF	–	–	–	–	–
	DWG	–	–	–	–	–
