MÂM CẶP KITAGAWA NV - CHUCK

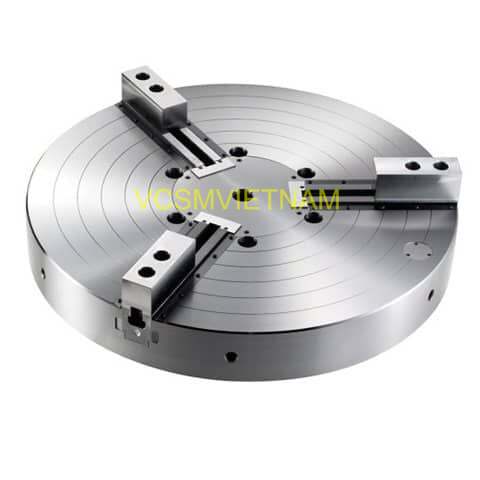

Mâm cặp Kitagawa NV Series là dòng mâm cặp thủy lực 3 chấu chuyên dụng cho máy tiện đứng (Vertical Lathes), nổi bật với thiết kế kín tâm và khả năng chống thâm nhập của mạt sắt và dung dịch làm nguội.

Đặt mua

Tóm tắt nội dung [Ẩn]

MÂM CẶP KITAGAWA NV - CHUCK

Đặc điểm kỹ thuật nổi bật

Thiết kế cho máy tiện đứng: Cấu tạo đặc biệt giúp làm việc ổn định trong môi trường gia công đứng, nơi mạt sắt và nước làm mát dễ tích tụ.
Hệ thống làm kín ưu việt: Các chấu đế (base jaws) được niêm phong kỹ lưỡng để ngăn chặn bụi bẩn vào bên trong, giúp giảm tần suất bảo trì.
Độ bền và lực kẹp cao: Cung cấp lực kẹp mạnh mẽ và ổn định, phù hợp cho gia công hạng nặng.
Khả năng tương thích: Dòng NV có thể sử dụng với các loại chấu cứng và chấu mềm tiêu chuẩn của Kitagawa.

Ưu điểm khi sử dụng

Bảo trì thấp: Nhờ thiết kế kín, chu kỳ vệ sinh và bôi trơn được kéo dài hơn so với các dòng mâm cặp thông thường.
Độ chính xác lặp lại: Đảm bảo độ đồng tâm cao sau nhiều lần gá đặt phôi.
An toàn: Được thiết kế để vận hành an toàn ở tốc độ cao mà không làm rơi phôi do lực ly tâm tác động lên chấu kẹp.

Mô tả: Mâm cặp có công suất bảo trì thấp dành cho máy tiện đứng.

Hàm đế kín để ngăn chặn sự xâm nhập của mạt sắt và chất làm mát.

Dòng NV tương thích với các loại hàm cứng và mềm tiêu chuẩn do có niêm phong ở chân đế.

Mẫu		NV15C15	NV18C15	NV21C15	NV24C15
Phạm vi bám (mm)	Max.	381	450	530	610
Phạm vi bám (mm)	Min.	72	133	69	152
Hành trình hàm (Đường kính) (mm)		16	16	16	16
Hành trình pit tông (mm)		35	35	35	35
Tối đa Lực kéo của thanh kéo (kN)		82	82	82	82
Tối đa Lực bám tĩnh (kN)		247	247	272	272
Tối đa Tốc độ (phút-1)		2900	2600	1800	1700
Moment quán tính (kg ･ m2)		2.7	4.1	7.6	12.8
Khối lượng tịnh (kg) (với Hàm mềm)		139	166	227	282
Xi lanh phù hợp		Y2035R	Y2035R	Y2035R	Y2035R
Khớp hàm mềm Lưu ý) Không bao gồm bu lông lắp hàm.		Standard Extra Tall	Standard Extra Tall	Standard Extra Tall	Standard Extra Tall
Khớp hàm cứng Lưu ý) Không bao gồm bu lông lắp hàm.		HB15N1	HB15N2	HB15N3	HB15N4
