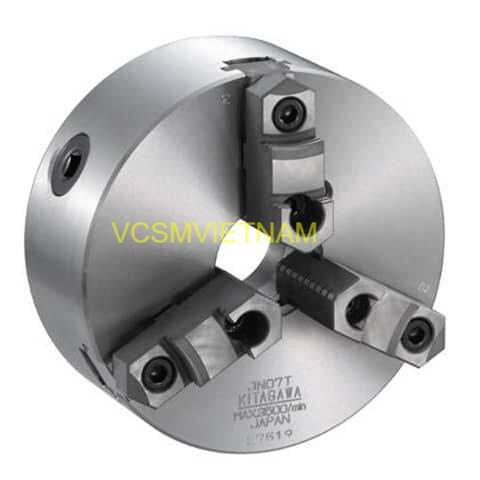

MÂM CẶP KITAGAWA JN-T - CHUCK

Mâm cặp Kitagawa JN-T Series là dòng mâm cặp 3 chấu tự tâm cao cấp của Nhật Bản, nổi bật với thiết kế chấu rời 2 mảnh (2-piece jaw) giúp linh hoạt thay đổi giữa chấu cứng và chấu mềm. Thân mâm cặp được làm từ thép (Steel body), mang lại độ cứng và độ bền cao hơn so với các dòng thân gang truyền thống, cho phép vận hành ổn định ở tốc độ quay lớn.

Đặt mua

Tóm tắt nội dung [Ẩn]

MÂM CẶP KITAGAWA JN-T - CHUCK

Đặc điểm nổi bật

Thiết kế chấu rời (Split Jaw Type): Cho phép người dùng dễ dàng thay đổi chấu kẹp. Chấu cứng phù hợp cho gia công thô (Heavy cutting), trong khi chấu mềm dùng cho gia công tinh cần độ chính xác cao.
Cơ chế Cross Guide: Sử dụng rãnh dẫn hướng chữ thập giúp hạn chế hiện tượng rơ lắc và biến dạng, đảm bảo lực kẹp ổn định ngay cả khi quay tốc độ cao.
Độ bền vượt trội: Cấu trúc thép giúp sản phẩm chống mài mòn tốt và chịu được cường độ làm việc liên tục trong môi trường công nghiệp.

Lưu ý khi sử dụng

Độ chính xác: Mặc dù Kitagawa đảm bảo độ chính xác đồng tâm trong khoảng 30μm khi xuất xưởng, việc thay thế riêng lẻ từng chấu (không đi kèm bộ) có thể làm giảm độ chính xác này.
Lắp đặt: Dòng này thường sử dụng kiểu lắp Straight Recess (hốc thẳng), yêu cầu mặt bích trung gian để lắp lên trục chính máy tiện.

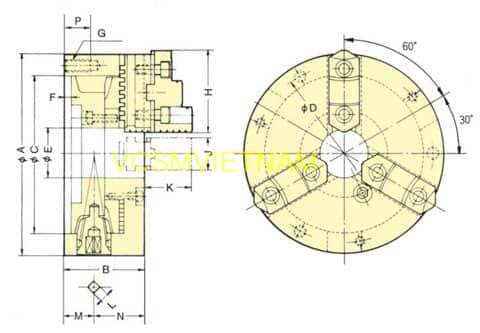

Mâm cặp 3 chấu Kitagawa Series JN-T.

Model		JN06T	JN07T	JN09T	JN10T	JN12T
Phạm vi kẹp (mm) Min. – Max.	Kẹp bên ngoài	3 – 160	4 – 180	5 – 220	5 – 260	10 – 300
Phạm vi kẹp (mm) Min. – Max.	Kẹp bên trong	55 – 150	62 – 170	70 – 210	80 – 250	90 – 290
Xử lý mô-men xoắn (N · m)		88.3	107.9	147	176.5	206
Lực kẹp tĩnh Tối đa (kN)		31	31	37	46	55
Tốc độ tối đa (min-1)		4000	3500	2900	2500	2200
Mô men quán tính (kg · m2)		0.033	0.063	0.163	0.265	0.588
Trọng lượng (kg) (với hàm trên mềm)		9	13	22	29	43
Hàm phù hợp	Hàm mềm	SBS06	SBS07	SBS09	SBS10	SBS12
Hàm phù hợp	Hàm cứng	HBS06C	HBS07C	HBS09C	HBS10C	HBS12C
