MÂM CẶP KITAGAWA UVE-K

Liên hệ

MÂM CẶP KITAGAWA UVE-K

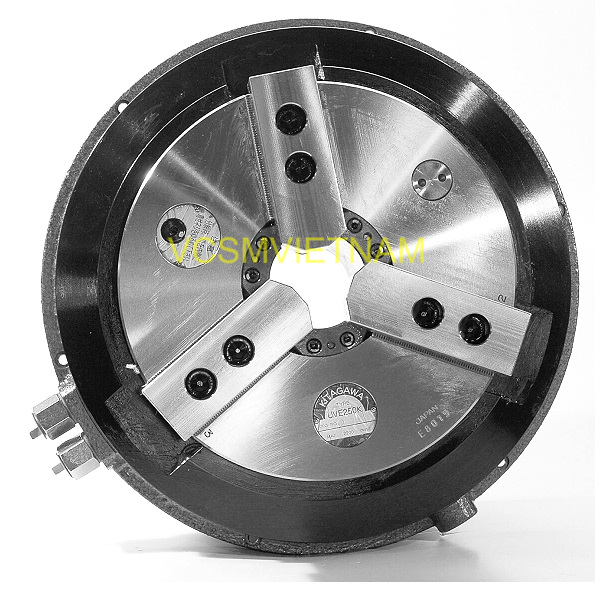

Mâm cặp khí 3 chấu Kitagawa UVE-K series (UVE160K-UVE400K) là dòng mâm cặp khí nén, lỗ thông, tích hợp van một chiều, chuyên dùng cho máy tiện CNC. Sản phẩm nổi bật với thiết kế chấu di chuyển xa (đường kính), phạm vi kẹp rộng (tối đa từ 170-400mm), áp suất khí tối đa 0.6 MPa, đảm bảo lực kẹp vững chắc.

Đặt mua

Tóm tắt nội dung [Ẩn]

MÂM CẶP KITAGAWA UVE-K

Các model thuộc dòng UVE-K :

UVE160K: Lỗ thông 38mm, Phạm vi kẹp 170mm.
UVE200K: Lỗ thông 50mm, Phạm vi kẹp 200mm.
UVE250K: Lỗ thông 60mm, Phạm vi kẹp 250mm.
UVE315K: Lỗ thông 92mm, Phạm vi kẹp 315mm.
UVE400K: Lỗ thông 120mm, Phạm vi kẹp 400mm.

Đặc điểm nổi bật:

Tích hợp van một chiều: An toàn cao, đảm bảo kẹp chặt cả khi nguồn khí nén bị mất.
Lỗ thông lớn: Thích hợp gia công phôi thanh hoặc các phôi có đường kính lớn.
Hành trình chấu dài: Giảm thời gian điều chỉnh chấu khi thay đổi kích thước phôi.
Chất lượng Nhật Bản: Độ chính xác cao, bền bỉ, dễ dàng lắp đặt vào máy tiện.

Ứng dụng:

Dòng UVE-K được ứng dụng rộng rãi trong gia công tiện tốc độ cao, các nguyên công cần lực kẹp ổn định và tháo lắp nhanh trên máy CNC.

Mâm cặp khí 3 chấu Kitagawa UVE-K series.

Mô tả:

Có gỗ đủ lớn.

Van một chiều tích hợp.

Model		UVE160K	UVE200K	UVE250K	UVE315K	UVE400K
Lỗ xuyên qua (mm)		38	50	60	92	120
Phạm vi bám (mm)	Max.	170	200	250	315	400
Phạm vi bám (mm)	Min.	12	8	18	48	89
Hành trình hàm (Đường kính) (mm)		8.4	8.4	9.8	9.8	14
Hành trình pit tông (mm)		24	24	28	28	40
Tối đa Áp suất khí nén (MPa)		0.6	0.6	0.6	0.6	0.6

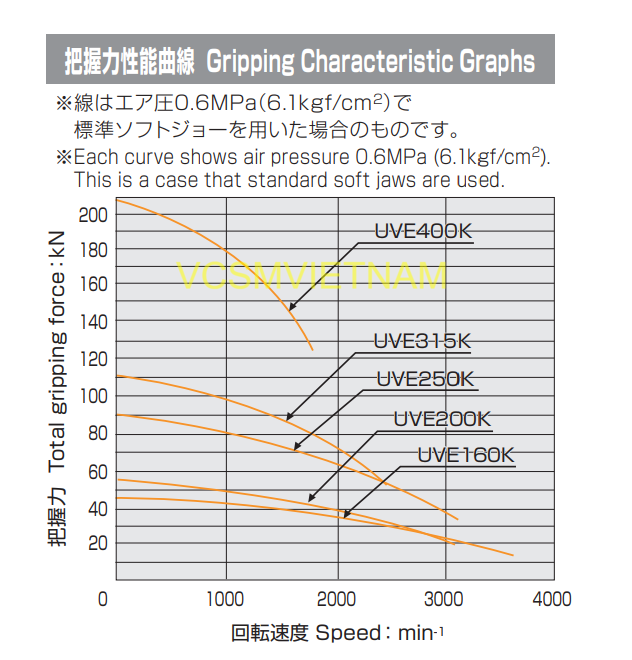

Tối đa Lực bám tĩnh (kN)		45	54	90	111	210
Tối đa Tốc độ (phút-1)		3600	3200	3000	2500	1800
Mômen quán tính (kg ･ m2)		0.25	0.35	0.725	1.45	4.375
Khối lượng tịnh (kg) (với Hàm mềm)		29.5	38.5	61	81	145
Khớp hàm mềm Lưu ý) Không bao gồm bu lông lắp hàm.		Standard	Standard Extra Tall	Standard Extra Tall	Standard	Standard
Khớp hàm cứng Lưu ý) Không bao gồm bu lông lắp hàm.		HB06U1	HB08U1	HB08U1	HB12U1	HB16U2
