MÂM CẶP KITAGAWA UB - CHUCK

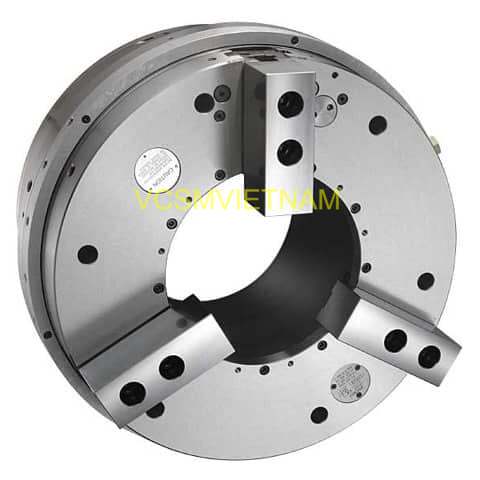

Mâm cặp Kitagawa UB Series là dòng mâm cặp 3 chấu vận hành bằng khí nén (Self-Contained Pneumatic Chuck) với lỗ thông suốt cực lớn. Đây là giải pháp tối ưu cho việc gia công các chi tiết dạng ống dài hoặc phôi có kích thước lớn nhờ thiết kế tích hợp xi lanh khí nén ngay bên trong thân mâm cặp

Đặt mua

Tóm tắt nội dung [Ẩn]

MÂM CẶP KITAGAWA UB - CHUCK

Đặc điểm nổi bật

Vận hành độc lập: Tích hợp sẵn xi lanh khí nén bên trong, loại bỏ nhu cầu sử dụng bộ nguồn thủy lực hoặc xi lanh xoay phía sau trục chính.
Lỗ thông suốt cực lớn: Thiết kế cho phép luồn các loại ống hoặc phôi dài qua trục chính một cách dễ dàng.
An toàn cao: Trang bị van một chiều (check valve) tích hợp, giúp duy trì lực kẹp ngay cả khi xảy ra sự cố mất áp suất khí đột ngột.
Lực kẹp mạnh mẽ: Dù sử dụng khí nén, dòng UB vẫn cung cấp lực kẹp tĩnh lớn (lên đến 144kN cho model UB710K) và hành trình chấu dài để giữ phôi chắc chắn.

Ứng dụng tiêu biểu

Gia công ống trong ngành dầu khí và năng lượng.
Tiện các chi tiết dạng trục dài hoặc phôi đúc cỡ lớn có hình dạng không đều.
Sử dụng trên các máy tiện CNC không có hệ thống thủy lực hoặc yêu cầu không gian phía sau trục chính thông thoáng.

Mâm cặp 3 chấu Kitagawa UB series.

Có lỗ lớn nhất. Xi lanh khí nén tích hợp.

Mâm cặp lớn phù hợp nhất để xử lý ống.

Van một chiều tích hợp.

Model		UB450K/P	UB560K/P	UB630K/P	UB710K/P
Phạm vi bám (mm)		181	275	320	375
Hành trình hàm (Đường kính) (mm)	Max.	441	568	645	714
Hành trình hàm (Đường kính) (mm)	Min.	117	215	223	278
Hành trình hàm (Đường kính) (mm)		14	17	17	22
Hành trình pit tông (mm)		40	37	37	36
Tối đa Áp suất khí nén (MPa)		0.6	0.6	0.6	0.6
Tối đa Lực bám tĩnh (kN)		100	120	162	144
Tối đa Tốc độ (phút-1)		1300	1100	1000	900
Mômen quán tính (kg ･ m2)		5.55	15.8	28.1	38.9
Khối lượng tịnh (kg) (với Hàm mềm)		204	320	480	550
Xi lanh phù hợp		–	–	–	–
