MÂM CẶP KITAGAWA-N -CHUCK

Mâm cặp Kitagawa dòng N (N Series) là dòng mâm cặp thủy lực 3 chấu kín tâm (Closed Center) tiêu chuẩn từ Nhật Bản, được thiết kế không có lỗ xuyên tâm để tăng độ cứng vững và lực kẹp cho máy tiện CNC.
Đặt mua

Tóm tắt nội dung [Ẩn]

MÂM CẶP KITAGAWA-N -CHUCK

Mâm cặp Kitagawa dòng N (N Series) là dòng mâm cặp thủy lực 3 chấu kín tâm (Closed Center) tiêu chuẩn từ Nhật Bản, được thiết kế không có lỗ xuyên tâm để tăng độ cứng vững và lực kẹp cho máy tiện CNC.

Đặc điểm nổi bật

  • Thiết kế kín tâm: Không có lỗ xuyên (non-through hole), giúp ngăn chặn phoi và chất làm mát xâm nhập vào bên trong, đồng thời tăng cường độ cứng cho thân mâm cặp.
  • Lực kẹp lớn: Phù hợp để gia công các chi tiết dạng mặt bích hoặc phôi không yêu cầu xuyên tâm với độ ổn định cao.
  • Tốc độ cao: Thiết kế giúp giảm thiểu lực ly tâm khi quay ở tốc độ cao, đảm bảo an toàn và chính xác.
  • Đa dạng model: Bao gồm các mã từ nhỏ đến lớn như N-04, N-06, N-08, N-10, N-12 cho đến N-24.

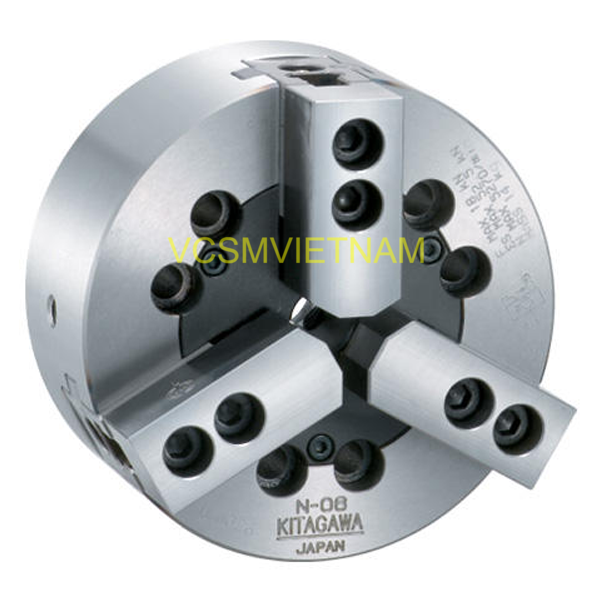

Mâm cặp 3 chấu loại kín tâm Kitagawa N Series.

Model N-04 N-05 N-06 N-08 N-10
Đương kính lỗ mâm cặp (mm)
Khả năng cặp (mm) Max. 110 135 165 210 254
Min. 8 16 19 23 24
Đường kính hành trình chấu cặp (mm) 6.4 6.4 8.5 8.8 8.8
Hành trình chấu (mm) 15 15 20 21 25
Lực kéo thanh rút lớn nhất (kN) 8.2 8.2 18 25 29
Lực cặp tĩnh lớn nhất (kN) 22.8 25.2 52.5 75 108
Tốc độ quay lớn nhất (min-1) 6000 5500 5270 4760 4010
Ngẫu lực (kg·m2) 0.008 0.015 0.045 0.138 0.3
Trọng lượng (kg) 4.1 6.2 13 25 37
Loại xylanh Thủy lực Y0715R Y0715R Y1020R Y1225R Y1225R
Khí nén AY-1315R AY-1315R AY-1720R AY-2225R AY-2225R
Bản vẽ kỹ thuật PDF





Model N-12 N-15 N-18 N-21 N-24
Đương kính lỗ mâm cặp (mm)
Khả năng cặp (mm) Max. 304 381 450 530 610
Min. 26 72 133 62 152
Đường kính hành trình chấu cặp (mm) 10.5 16 16 16 16
Hành trình chấu (mm) 30 35 35 35 35

Lực kéo thanh rút lớn nhất (kN)

41 82 82 82 82
Lực cặp tĩnh lớn nhất (kN) 156 249 249 273 273
Tốc độ quay lớn nhất (min-1) 3380 3040 2710 1940 1760
Ngẫu lực (kg·m2) 0.725 1.8 2.35 4.8 6.925
Trọng lượng tịnh (kg) (với hàm trên mềm) 57.3 96 124 180 223
Loại xylanh Thủy lực Y1530R Y2035R Y2035R Y2035R Y2035R
Khí nén
Bản vẽ kích thuật PDF


Quý khách hàng có nhu cầu mua hàng:

Chất lượng cao - Giá cạnh tranh - Hóa đơn VAT

Vui lòng liên hệ công ty VCSM Việt nam.

VCSM việt nam tư vấn và hỗ trợ quý khách hàng đặt đúng sản phẩm và nhu cầu công việc.
