Bàn xoay KITAGAWA 2180

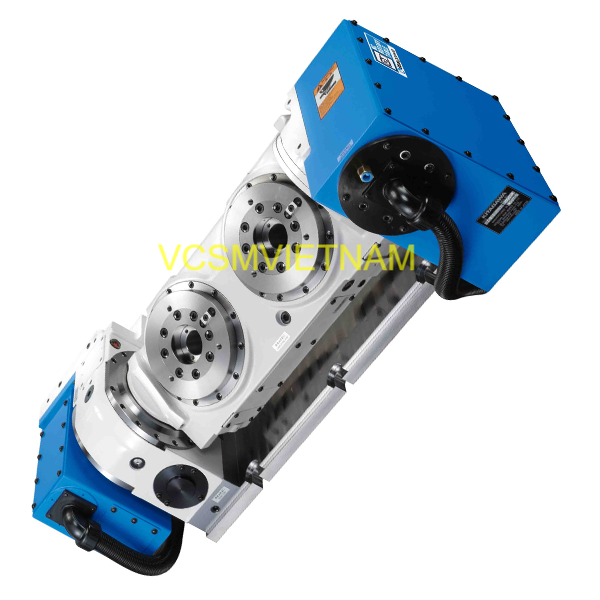

Bàn xoay Kitagawa TW2180 là dòng bàn xoay NC trục đôi (hai trục nghiêng) hiệu suất cao, được thiết kế để gia công đồng thời hai chi tiết, giúp tối ưu hóa thời gian thiết lập và sản xuất. Sản phẩm này đặc biệt phù hợp cho các trung tâm gia công (M/C) kích thước nhỏ nhờ thiết kế cực kỳ gọn gàng.
Đặc điểm nổi bật
Trục đôi hiệu suất cao: Cho phép gia công 5 trục trên nhiều chi tiết cùng lúc.
Kích thước tối ưu: Chiều rộng nhỏ nhất trong cùng phân khúc, chỉ 999 mm, giúp lắp đặt dễ dàng trong không gian hẹp của máy gia công.
Lực kẹp lớn: Độ cứng cao và lực kẹp mạnh mẽ cho phép thực hiện các nguyên công gia công nặng với độ chính xác ổn định.
Khớp quay tích hợp (Tùy chọn): Cho phép lắp đặt hệ thống đường ống đồ gá đơn giản và an toàn.
Thông số kỹ thuật chi tiết
Dưới đây là các thông số cơ bản của model Kitagawa TW2180:
Thông số Giá trị
Đường kính bàn (Table Diameter) Ø180 mm
Góc nghiêng (Tilting Angle) -110° đến +110°
Đường kính lỗ thông (Through Hole) Ø40 mm
Khoảng cách giữa các trục 250 mm
Chiều cao tâm (Centre Height) 200 mm
Phương pháp kẹp Trục xoay: Khí nén; Trục nghiêng: Thủy lực khí nén
Mô-men xoắn kẹp (tại 0.5MPa) Trục xoay: 400 N.m; Trục nghiêng: 800 N.m
Độ chính xác phân độ Trục xoay: 30 giây; Trục nghiêng: 60 giây
Trọng lượng 247 kg
Quý khách hàng có nhu cầu mua hàng:
Chất lượng cao - Giá cạnh tranh - Hóa đơn VAT
Vui lòng liên hệ công ty VCSM Việt nam.
VCSM việt nam tư vấn và hỗ trợ quý khách hàng đặt đúng sản phẩm và nhu cầu công việc.
