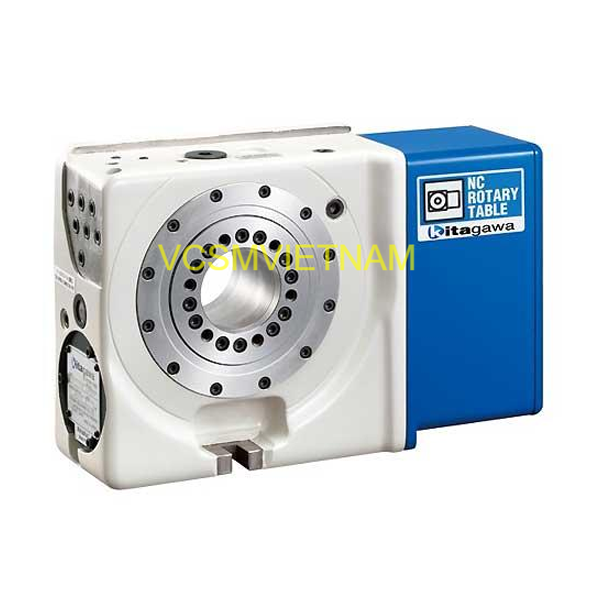

Bàn xoay KITAGAWA CK(R)

Dòng bàn xoay Kitagawa CK(R) là giải pháp NC (Numerical Control) siêu nhỏ gọn, được thiết kế đặc biệt để tối ưu hóa không gian làm việc trong các trung tâm gia công nhỏ (như BT30).

Đặt mua

Tóm tắt nội dung [Ẩn]

Bàn xoay KITAGAWA CK(R)

Đặc điểm nổi bật

Thiết kế siêu mỏng: Thân máy chỉ dày 99 mm, giúp mở rộng đáng kể vùng không gian gia công.
Phân loại:
CK: Phiên bản tiêu chuẩn không kèm khớp quay (Rotary Joint).
CKR: Phiên bản tích hợp khớp quay đa cổng (thường là 7 cổng) cho hệ thống khí nén hoặc thủy lực.
Hiệu suất: Trang bị hệ thống phanh đĩa ba lớp giúp tăng lực kẹp và trục vít bánh vít dẫn động kép (double-lead) để hiệu chỉnh độ rơ (backlash) dễ dàng.

Ứng dụng phổ biến

Lắp đặt trên các máy phay CNC có không gian hạn chế.
Sử dụng làm trục thứ 4 phối hợp với ụ tĩnh (tailstock) hoặc đồ gá trunnion để gia công các chi tiết phức tạp.
Tích hợp vào các hệ thống sản xuất tự động nhờ khớp quay đa năng trên dòng CKR.

Quý khách hàng có nhu cầu mua hàng:

Chất lượng cao - Giá cạnh tranh - Hóa đơn VAT

Vui lòng liên hệ công ty VCSM Việt nam.

VCSM việt nam tư vấn và hỗ trợ quý khách hàng đặt đúng sản phẩm và nhu cầu công việc.

Mẫu		CK160	CKR160
Loại thuận tay phải		○	○
Loại thuận tay trái		○	○
Đường kính bàn (mm)		ø114	ø114
Đường kính lỗ trung tâm (mm)		ø65H7	ø65H7
Đường kính qua lỗ (mm)		ø65	–
Chiều cao tâm (mm)		140	140
Phương pháp kẹp		Khí nén	Khí nén
Mô-men xoắn kẹp (N ･ m) (ở 0,5 MPa)		340	340
Quán tính giảm trục động cơ (kg ･ m2)		0.00009	0.00009
Servomotor (for Fanuc spec.)		αiF 2/5000-B	αiF 2/5000-B
Tối đa Tốc độ quay (phút-1)		1/72	1/72
Tối đa Tốc độ quay (phút-1)		41.6 (at motor 3000min-1)	41.6 (at motor 3000min-1)
Quán tính làm việc cho phép (kg ･ m2)		0.51	0.51
Độ chính xác lập chỉ mục (giây)		20	20
Độ lặp lại (giây)		4	4
Khối lượng sản phẩm (kg)		40	41
Tải trọng cho phép	Horizontal (kg)	160	160
	Vertical (kg)	80	80
Trục chính (như một tùy chọn)		MSRC140/TSRC140 MSR142A/TSR142A	MSRC140/TSRC140 MSR142A/TSR142A
Khớp quay (như một tùy chọn)		–	Hydraulic/Pneumatic 7 ports
