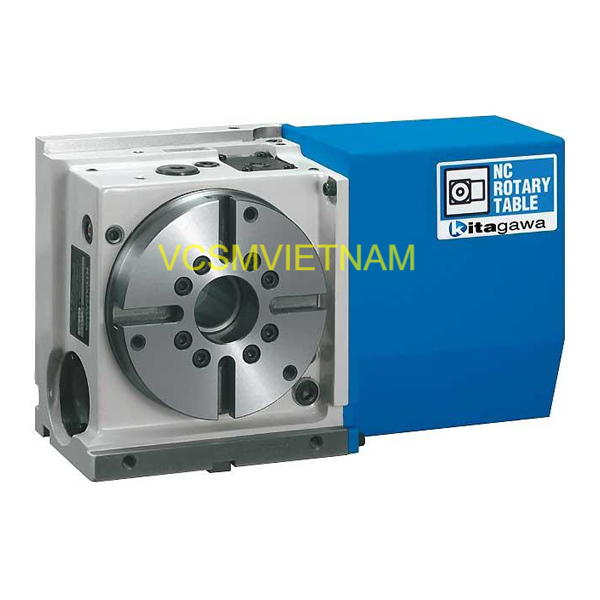

Bàn xoay KITAGAWA TMX

Bàn xoay NC Kitagawa dòng TMX là dòng bàn xoay hiệu suất cao (High Accuracy), được thiết kế với độ cứng vững vượt trội để phục vụ các nguyên công cắt gọt nặng trên máy CNC. Điểm nổi bật nhất của dòng này là hệ thống tăng áp khí thủy lực (air-hydraulic booster) tích hợp sẵn, giúp tạo ra lực kẹp cực lớn (tương đương kẹp thủy lực) chỉ từ nguồn cấp khí nén tiêu chuẩn.

Đặt mua

Tóm tắt nội dung [Ẩn]

Bàn xoay KITAGAWA TMX

Đặc điểm kỹ thuật chính

Dòng TMX bao gồm các model phổ biến như TMX160, TMX200 và TMX250

Ưu điểm nổi bật

Độ cứng cao: Thiết kế chuyên dụng cho việc cắt gọt nặng, đảm bảo độ ổn định và chính xác trong thời gian dài.
Linh hoạt trong lắp đặt: Có thể sử dụng theo cả phương đứng và phương ngang.
Tùy chọn đa dạng:
Có phiên bản tay thuận bên phải (TMX) và tay thuận bên trái (THX).
Có thể tích hợp thêm các khớp xoay (Rotary Joint) hoặc thước đo vòng (Rotary Scale) để tăng cường độ chính xác.
Tiết kiệm năng lượng: Sử dụng bộ tăng áp khí - dầu giúp đạt lực kẹp lớn mà không cần hệ thống thủy lực rời phức tạp.

Ứng dụng

Dòng TMX thường được trang bị làm trục thứ 4 trên các trung tâm gia công CNC để gia công các chi tiết phức tạp, chi tiết dài (khi kết hợp với chống tâm - tailstock) hoặc các phôi yêu cầu lực cắt lớn.

Quý khách hàng có nhu cầu mua hàng:

Chất lượng cao - Giá cạnh tranh - Hóa đơn VAT

Vui lòng liên hệ công ty VCSM Việt nam.

VCSM việt nam tư vấn và hỗ trợ quý khách hàng đặt đúng sản phẩm và nhu cầu công việc.

Mẫu		TMX160	TMX200	TMX250
Loại thuận tay phải		○	○	○
Kiểu thuận tay trái		○	○	×
Đường kính bàn (mm)		ø165	ø200	ø250
Đường kính lỗ trung tâm (mm)		ø50H7	ø75H7	ø105H7
Đường kính qua lỗ (mm)		ø40	ø52	ø78
Chiều cao tâm (mm)		120	140	180
Phương pháp kẹp		Thủy lực / Khí nén	Thủy lực / Khí nén	Thủy lực / Khí nén
Mô-men xoắn kẹp (N ･ m) (tại Khí nén 0,5MPa / Thủy lực 3,5MPa)		450	600	1100
Trục động cơ giảm quán tính (kg ･ m2)		0.00012	0.00032	0.00056
Tổng tỷ lệ giảm		1/72	1/90	1/90
Tối đa Tốc độ quay (phút-1)		41.6 (at motor 3000min-1)	33.3 (at motor 3000min-1)	33.3 (at motor 3000min-1)
Quán tính làm việc cho phép (kg ･ m2)		0.51	1	1.95
Độ chính xác lập chỉ mục (giây)		20	20	20
Độ lặp lại (giây)		4	4	4
Khối lượng sản phẩm (kg)		56	60	101
Tải trọng cho phép	Ngang (kg)	160	200	250
Tải trọng cho phép	Dọc (kg)	80	100	125
Manual Tailstock (as an option)		TS160RN	TS200RN	TS250RN
Trục chính (như một tùy chọn)		TSR121A	MSR142A/TSR142A	MSR181A/TSR181A
Khớp quay (như một tùy chọn)		RJ40H16D01 Hydraulic/Pneumatic 4 ports	RJ40H20D03 Hydraulic/Pneumatic 4 ports	RJ70H25D05 Hydraulic/Pneumatic 6 ports
