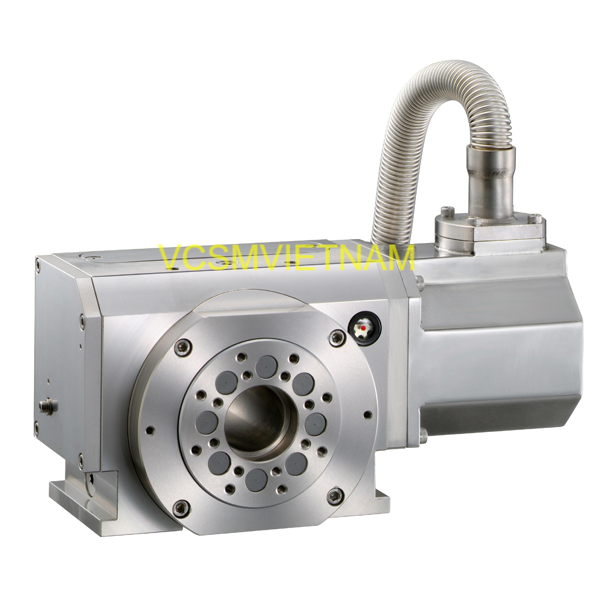

Bàn xoay KITAGAWA DM100 DME100

Bàn xoay NC Kitagawa dòng DM100 và DME100 là các thiết bị chuyên dụng được thiết kế riêng cho máy gia công xung điện (EDM), đặc biệt là máy cắt dây (Wire EDM). Điểm nổi bật nhất của dòng sản phẩm này là khả năng chống gỉ sét và chống thấm nước tuyệt đối, cho phép hoạt động ổn định ngay cả khi ngâm hoàn toàn trong dung dịch gia công.

Đặt mua

Tóm tắt nội dung [Ẩn]

Bàn xoay KITAGAWA DM100 DME100

Đặc điểm nổi bật

Chống thấm nước & Gỉ sét: Thân máy được chế tạo bằng thép không gỉ (Stainless Steel) với hệ thống gioăng phớt đặc biệt giúp đạt cấp bảo vệ IP68 (có thể ngâm dưới nước ở độ sâu 0.5m).
Thiết kế nhỏ gọn: Trọng lượng nhẹ (khoảng 20-25kg), lý tưởng cho các máy gia công nhỏ hoặc không gian làm việc hạn chế.
Độ chính xác cao: Phù hợp cho các yêu cầu gia công chi tiết phức tạp cần độ phân giải cao.
Không cần bảo trì bộ thu dòng: Tích hợp bộ thu dòng điện (current collector) bên trong giúp thiết bị hoạt động liên tục mà không cần bảo trì thường xuyên.

Sự khác biệt chính

DME100: Được trang bị thêm bộ mã hóa tuyệt đối (Absolute Encoder) từ Fanuc, giúp tăng đáng kể độ chính xác phân độ (16 giây so với 30 giây của DM100) và thường chỉ khả dụng như một trục thứ 4.
DM100: Có lỗ xuyên tâm lớn hơn (40mm so với tối đa 36mm của DME100), linh hoạt hơn trong việc tích hợp với bộ điều khiển Kitagawa hoặc động cơ của các hãng máy khác.

Quý khách hàng có nhu cầu mua hàng:

Chất lượng cao - Giá cạnh tranh - Hóa đơn VAT

Vui lòng liên hệ công ty VCSM Việt nam.

VCSM việt nam tư vấn và hỗ trợ quý khách hàng đặt đúng sản phẩm và nhu cầu công việc.

Hiệu suất đáng tin cậy ngay cả trong nước

Nhẹ và nhỏ gọn
Cấu tạo bằng thép không gỉ và con dấu đặc biệt chống rỉ và đảm bảo chống thấm
Độ chính xác cao và hiệu suất cao
Bộ thu dòng tích hợp cho phép bảo trì miễn phí
Chỉ sử dụng theo chiều dọc
Được cấp bằng sáng chế tại Nhật Bản (số 4354773)

Mẫu		DM100	DME100
Đường kính bàn (mm)		ø100	ø100
Đường kính lỗ trung tâm (mm)		ø45H7	ø45H7
Đường kính qua lỗ (mm)		ø26 / ø36	ø26 / ø36
Chiều cao tâm (mm)		65	65
Mô tơ giảm quán tính (kg ･ m2)		0.000054	0.000054
Servomotor (for Fanuc spec.)		βM 0.5/4000 / βiS 0.5/6000	βM 0.5/4000 / βiS 0.5/6000
Tổng tỷ lệ giảm		1/120	1/120
Tối đa. Tốc độ quay (phút-1)	4th axis spec. (Fanuc spec.)	3.0 (at motor 360min-1)	3.0 (at motor 360min-1)
Tối đa. Tốc độ quay (phút-1)	M signal spec.	3.0 (at motor 360min-1)	–
Tối thiểu. Tốc độ quay (phút-1)	4th axis spec. (Fanuc spec.)	0.00275 (at motor 0.33min-1)	0.00275 (at motor 0.33min-1)
Tối thiểu. Tốc độ quay (phút-1)	M signal spec.	0.03 (at motor 3.6min-1)	–
Quán tính làm việc cho phép (kg ･ m2)		0.025	0.025
Độ chính xác lập chỉ mục (giây)		30	16
Độ lặp lại (giây)		5	4
Khối lượng sản phẩm (kg)		20	25
Dòng điện cực cho phép (A)		20	20
Lớp bảo vệ		IP68 (submerged 0.5m) However,piping opening part is excluded.	IP68 (submerged 0.5m) However,piping opening part is excluded.
Tải trọng cho phép	Dọc (kg)	20	20
Manual Tailstock (as an option)		DM100RN01	DM100RN01
