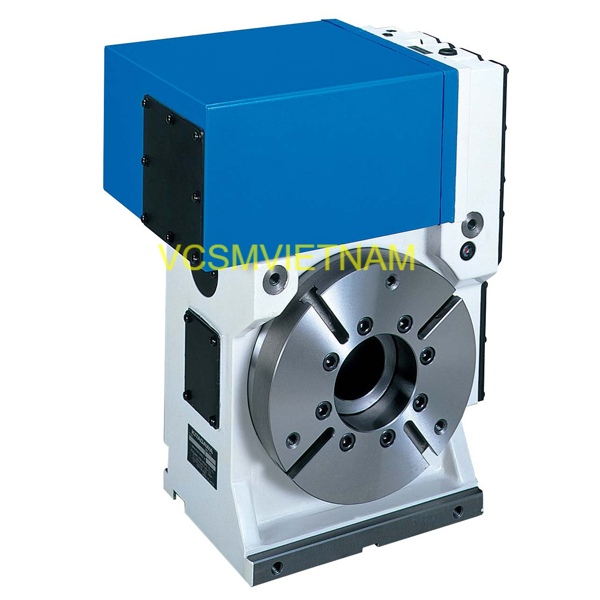

Bàn xoay KITAGAWA TUX-TU

Dòng bàn xoay Kitagawa TUX (thường đi kèm với mã TU) là dòng bàn xoay NC chuyên dụng với thiết kế động cơ lắp phía trên (top-mounted motor), giúp tối ưu hóa không gian làm việc và đặc biệt phù hợp cho các máy gia công trung tâm nằm ngang (Horizontal Machining Centers).

Đặt mua

Tóm tắt nội dung [Ẩn]

Bàn xoay KITAGAWA TUX-TU

Đặc điểm nổi bật

Thiết kế tối ưu không gian: Động cơ đặt phía trên giúp giảm thiểu diện tích chiếm dụng trên bàn máy, cho phép tận dụng tối đa vùng gia công.
Gia công 5 trục: Đây là dòng hiệu suất cao, lý tưởng để bổ sung trục thứ 5 cho các máy phay ngang.
Độ cứng và lực kẹp cao: Được thiết kế để chịu tải nặng khi cắt gọt nhờ hệ thống tăng áp khí nén - thủy lực (air-hydraulic booster) tạo ra lực kẹp mạnh mẽ.
Độ chính xác cao: Đảm bảo độ chính xác vị trí và khả năng lặp lại nghiêm ngặt, có thể lắp thêm thước đo vòng (rotary scale) để tăng cường độ chính xác

Ứng dụng và Phụ kiện

Ứng dụng: Phù hợp cho gia công các chi tiết phức tạp trong ngành ô tô và hàng không vũ trụ.
Phụ kiện tùy chọn: Có thể kết hợp với chống tâm (tailstock), trục phụ (tail spindle), hoặc khớp nối xoay (rotary joint) để hỗ trợ các đồ gá tự động

Quý khách hàng có nhu cầu mua hàng:

Chất lượng cao - Giá cạnh tranh - Hóa đơn VAT

Vui lòng liên hệ công ty VCSM Việt nam.

VCSM việt nam tư vấn và hỗ trợ quý khách hàng đặt đúng sản phẩm và nhu cầu công việc.

Model		TUX200	TUX250	TUX320
Đường kính bàn (mm)		ø200	ø250	ø320
Đường kính lỗ trung tâm (mm)		ø75H7	ø105H7	ø130H7
Đường kính qua lỗ (mm)		ø52	ø78	ø110
Chiều cao tâm (mm)		140	180	225
Phương pháp kẹp		Khí-thủy lực / Thủy lực	Khí-thủy lực / Thủy lực	Khí-thủy lực / Thủy lực
Mô-men xoắn kẹp (N ･ m) (ở khí nén 0,45MPa / thủy lực 3,5MPa)		600	1100	2600
Trục động cơ giảm quán tính (kg ･ m2)		0.00055	0.00068	0.001
Tổng tỷ lệ giảm		Jan-90	Jan-90	1/120
Tối đa Tốc độ quay (phút-1)		33.3 (at motor 3000min-1)	33.3 (at motor 3000min-1)	25 (at motor 3000min-1)
Quán tính làm việc cho phép (kg ･ m2)		0.5	0.98	2.24
Độ chính xác lập chỉ mục (giây)		20	20	20
Độ lặp lại (giây)		4	4	4
Khối lượng sản phẩm (kg)		80	142	200
Tải trọng cho phép	Ngang (kg)	–	–	–
Tải trọng cho phép	Dọc (kg)	100	125	180
Ụ bằng tay (như một tùy chọn)		TS200RN	TS250RN	TS320RN
Trục chính (như một tùy chọn)		MSR142A/TSR142A	MSR181A/TSR181A	TSR181A45
Khớp quay (như một tùy chọn)		RJ40H20V02 Hydraulic/Pneumatic 4 ports	RJ70H25V01 Hydraulic/Pneumatic 6 ports	RJ70H32V01 Hydraulic/Pneumatic 6 ports
