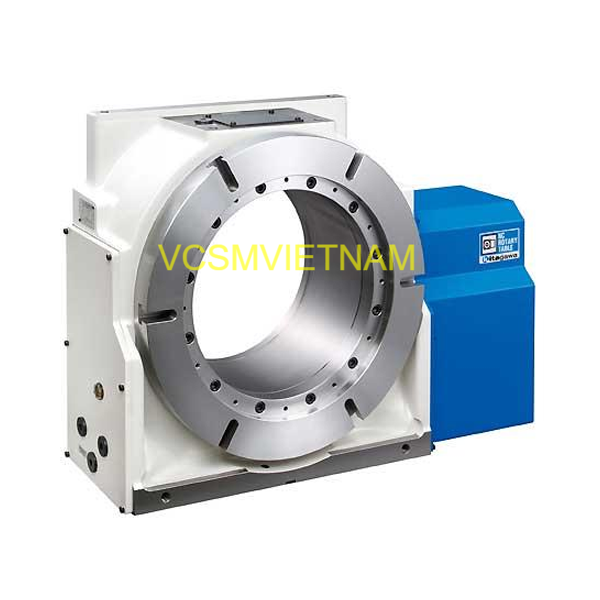

Bàn xoay KITAGAWA TP

Bàn xoay Kitagawa TP Series (thường được gọi là dòng "Mega Thru-Hole") là dòng bàn xoay NC có lỗ thông suốt cực lớn, được thiết kế đặc biệt để gia công các chi tiết có kích thước dài hoặc lớn như ống dầu, trục khuỷu hoặc các chi tiết dạng ống.

Đặt mua

Tóm tắt nội dung [Ẩn]

Bàn xoay KITAGAWA TP

Đặc điểm nổi bật

Lỗ thông suốt "siêu khổng lồ": Đây là đặc điểm nhận diện chính, cho phép phôi đi xuyên qua tâm bàn xoay để gia công các đoạn dài.
Khả năng chịu tải nặng: Thiết kế cứng vững, phù hợp cho các nguyên công phay, khoan, cắt gọt hạng nặng với độ chính xác cao.
Thiết kế tối ưu: Dù có khả năng tải lớn nhưng thân máy vẫn được thiết kế nhỏ gọn và trọng lượng nhẹ so với các dòng cùng phân khúc.
Cơ chế kẹp thủy lực: Sử dụng hệ thống kẹp thủy lực mạnh mẽ để đảm bảo độ ổn định tuyệt đối khi gia công lực lớn.

Ứng dụng phổ biến

Dòng TP thường được tích hợp làm trục thứ 4 trên các trung tâm gia công CNC (VMC/HMC) để:

Gia công ống trong ngành dầu khí.
Gia công các chi tiết dạng trục dài đòi hỏi độ đồng tâm cao.
Phù hợp cho các xưởng cơ khí chính xác chuyên về linh kiện máy móc hạng nặng.

Quý khách hàng có nhu cầu mua hàng:

Chất lượng cao - Giá cạnh tranh - Hóa đơn VAT

Vui lòng liên hệ công ty VCSM Việt nam.

VCSM việt nam tư vấn và hỗ trợ quý khách hàng đặt đúng sản phẩm và nhu cầu công việc.

Thích hợp để gia công các phôi lớn như ống dầu.
Độ chính xác cao khi gia công nặng.
Thiết kế nhẹ và nhỏ gọn.

Model		TP430	TP530
Loại thuận tay phải		○	○
Kiểu thuận tay trái		Đặt hàng sản xuất	Đặt hàng sản xuất
Đường kính bàn (mm)		ø430	ø530
Đường kính lỗ trung tâm (mm)		ø300H7	ø400H7
Đường kính qua lỗ (mm)		ø275	ø345
Chiều cao tâm (mm)		280	310
Phương pháp kẹp		Khí-thủy lực / thủy lực	Khí-thủy lực / thủy lực
Mô-men xoắn kẹp (N ･ m) (ở khí nén 0,45MPa / thủy lực 3,5MPa)		4000	6100
Trục động cơ giảm quán tính (kg ･ m2)		0.0025	0.0025
Tổng tỷ lệ giảm		1/120	1/180
Tối đa Tốc độ quay (phút-1)	4th axis spec. (Fanuc spec.)	16.6 (at motor 2000min-1)	11.1 (at motor 2000min-1)
Tối đa Tốc độ quay (phút-1)	Thông số tín hiệu M.	16.6 (at motor 2000min-1)	8.33 (at motor 1500min-1)
Quán tính làm việc cho phép (kg ･ m2)		5.78	12.29
Độ chính xác lập chỉ mục (giây)		20	20
Độ lặp lại (giây)		4	4
Khối lượng sản phẩm (kg)		276	350
Tải trọng cho phép	Dọc (kg)	250	350
Manual Tailstock (as an option)		–	TS500RN
Trục chính (như một tùy chọn)		Đặt hàng sản xuất	Đặt hàng sản xuất
Khớp quay (như một tùy chọn)		Đặt hàng sản xuất	Đặt hàng sản xuất
