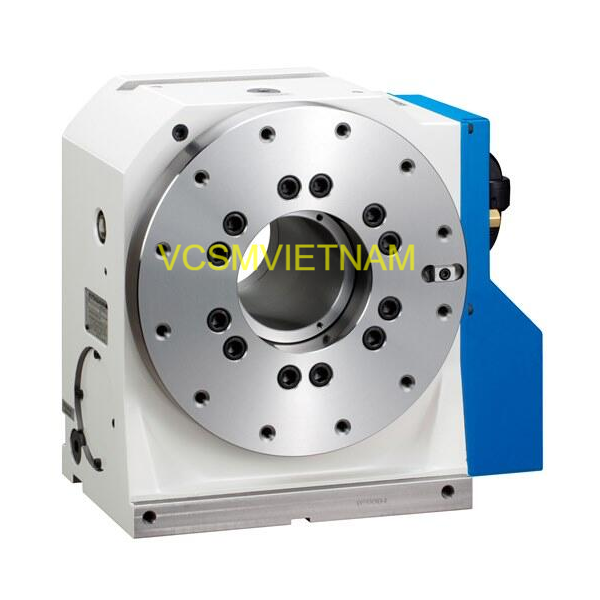

Bàn xoay KITAGAWA GT

Bàn xoay KITAGAWA GT

Các Model Phổ Biến

• Kitagawa GT200:
• Đường kính bàn: 200 mm.
• Lực kẹp (tại 0.5 MPa): 820 N·m.
• Đường kính lỗ thông: 45 mm.
• Trọng lượng: 65 kg.
• Kitagawa GT250:
• Đường kính bàn: 250 mm.
• Lực kẹp (tại 0.5 MPa): 1,600 N·m.
• Đường kính lỗ thông: 70 mm.
• Trọng lượng: 87 kg.
• Kitagawa GT320:
• Đường kính bàn: 320 mm.
• Lực kẹp (tại 0.5 MPa): 2,800 N·m.
• Đường kính lỗ thông: 105 mm.
• Trọng lượng: 145 kg.

Đặc Điểm Nổi Bật

• Độ cứng vững cao: Thân máy được thiết kế cứng cáp giúp giảm thiểu biến dạng dưới tải trọng cắt lớn, cho phép tăng tốc độ gia công và hiệu suất loại bỏ kim loại.
• Tốc độ kẹp nhanh: Cơ chế kẹp khí nén (pneumatic) mới giúp giảm thời gian chờ (takt time), tối ưu hóa chu kỳ sản xuất.
• Độ chính xác: Duy trì độ chính xác phân độ (indexing accuracy) khoảng 20 giây và độ lặp lại (repeatability) trong khoảng 4 giây.
• Phiên bản RAV: Cung cấp tùy chọn bộ điều khiển bên ngoài (external controller) hoạt động qua mã M, phù hợp cho các máy CNC cũ chưa được chuẩn bị sẵn trục thứ 4.

Mômen kẹp rất mạnh đạt được nhờ tăng diện tích piston và cơ cấu kẹp mới.

Mô-men xoắn kẹp cao và thân máy cứng cho phép gia công nặng và thời gian xử lý ngắn hơn.

Có sẵn khớp quay tích hợp.

Mẫu		GT200	GT250	GT320
Loại thuận tay phải		○	○	○
Kiểu thuận tay trái		○	○	○
Đường kính bàn (mm)		ø200	ø250	ø320
Đường kính lỗ trung tâm (mm)		ø65H7	ø100H7	ø130H7
Đường kính qua lỗ (mm)		ø45	ø70	ø105
Chiều cao tâm (mm)		140	180	225
Mô-men xoắn kẹp (N ･ m) (ở 0,5 MPa)		820	1600	2800
Trục động cơ giảm quán tính (kg ･ m2)		0.00023	0.00036	0.00039
Servomotor (for Fanuc spec.)		αiF 4/5000-B	αiF 4/5000-B	αiF 8/3000-B
Tổng tỷ lệ giảm		1/72	1/90	1/120
Tối đa Tốc độ quay (phút-1)	4th axis spec. (Fanuc spec.)	41.6 (at motor 3000min-1)	33.3 (at motor 3000min-1)	25 (at motor 3000min-1)
	Thông số tín hiệu M	41.6 (at motor 3000min-1)	33.3 (at motor 3000min-1)	16.6 (at motor 2000min-1)
Quán tính làm việc cho phép (kg ･ m2)		1	1.95	4.49
Độ chính xác lập chỉ mục (giây)		20	20	20
Độ lặp lại (giây)		4	4	4
Khối lượng sản phẩm (kg)		65	87	145
Tải trọng cho phép	Horizontal (kg)	200	250	350
	Vertical (kg)	100	125	180
Manual Tailstock (as an option)		MR200RN	MR250RN	MR320RN
Trục chính (như một tùy chọn)		MSR142A/TSR142A	MSR181A/TSR181A	TSR181A45
