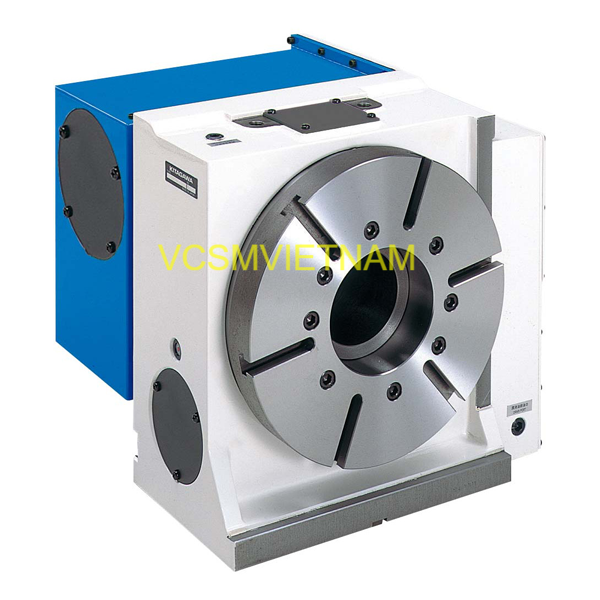

Bàn xoay KITAGAWA TBX

Bàn xoay KITAGAWA TBX

Các đặc điểm nổi bật

• Thiết kế nhỏ gọn: Việc đặt động cơ phía sau giúp thân máy không có các phần lồi ra bên hông, cho phép lắp đặt dễ dàng trong các không gian hẹp hoặc cấu hình dạng "cradle" (nôi).
• Độ cứng vững cao: Phù hợp cho các nguyên công cắt gọt nặng nhờ thân máy chắc chắn và lực kẹp lớn.
• Hệ thống kẹp mạnh mẽ: Tích hợp bộ tăng áp khí nén - thủy lực (air-hydraulic booster) giúp tạo ra lực kẹp lớn tương đương hệ thống thủy lực nhưng chỉ sử dụng nguồn khí nén tiêu chuẩn.
• Độ chính xác cao: Đảm bảo độ chính xác định vị và độ lặp lại khắt khe cho gia công CNC.

Ứng dụng và Tùy chọn

• Trục thứ 4: Thường được sử dụng để nâng cấp máy phay CNC 3 trục lên 4 trục.
• Phụ kiện đi kèm: Có thể kết hợp với các loại chống tâm (tailstock), mâm cặp (rotary chuck) hoặc khớp xoay (rotary joint) để dẫn dầu/khí.
• Điều khiển: Có các phiên bản điều khiển trực tiếp từ trục thứ 4 của máy (Fanuc, Mitsubishi...) hoặc sử dụng bộ điều khiển rời (M-signal) cho các máy không có sẵn cổng kết nối trục thứ 4.

Quý khách hàng có nhu cầu mua hàng:

Chất lượng cao - Giá cạnh tranh - Hóa đơn VAT

Vui lòng liên hệ công ty VCSM Việt nam.

VCSM việt nam tư vấn và hỗ trợ quý khách hàng đặt đúng sản phẩm và nhu cầu công việc.



Model		TBX160	TBX200	TBX250	TBX320
Đường kính bàn (mm)		ø165	ø200	ø250	ø320
Đường kính lỗ trung tâm (mm)		ø50H7	ø75H7	ø105H7	ø135H7
Đường kính qua lỗ (mm)		ø40	ø52	ø78	ø110
Chiều cao tâm (mm)		120	140	180	225
Phương pháp kẹp		Khí-thủy lực / Thủy lực	Khí-thủy lực / Thủy lực	Khí-thủy lực / Thủy lực	Khí-thủy lực / Thủy lực
Mô-men xoắn kẹp (N ･ m) (ở khí nén 0,5MPa / thủy lực 3,5MPa)		450	600	1100	2600
Trục động cơ giảm quán tính (kg ･ m2)		0.00032	0.00087	0.00112	0.00147
Servomotor (for Fanuc spec.)		αiF 2/5000-B	αiF 4/5000-B	αiF 4/5000-B	αiF 8/3000-B
Tổng tỷ lệ giảm	4th axis spec. (Fanuc spec.)	1/72	1/90	1/90	1/120
	M signal spec.	1/72	1/90	1/90	1/180
Tối đa Tốc độ quay (phút-1)	4th axis spec. (Fanuc spec.)	41.6 (at motor 3000min-1)	33.3 (at motor 3000min-1)	33.3 (at motor 3000min-1)	25 (at motor 3000min-1)
	M signal spec.	41.6 (at motor 3000min-1)	33.3 (at motor 3000min-1)	33.3 (at motor 3000min-1)	16.6 (at motor 3000min-1)
Quán tính làm việc cho phép (kg ･ m2)		0.26	0.5	0.98	2.24
Độ chính xác lập chỉ mục (giây)		20	20	20	20
Độ lặp lại (giây)		4	4	4	4
Khối lượng sản phẩm (kg)		66	74	135	220
Tải trọng cho phép	Ngang (kg)	Từ khóa: Bàn xoay , Sản phẩm liên quan Bàn xoay KITAGAWA TUX-TU Liên hệ Đặt mua Xem tiếp Bàn xoay KITAGAWA TP Liên hệ Đặt mua Xem tiếp Bàn xoay KITAGAWA TMX Liên hệ Đặt mua Xem tiếp Bàn xoay KITAGAWA TM Liên hệ Đặt mua Xem tiếp Bàn xoay KITAGAWA RKT180 Liên hệ Đặt mua Xem tiếp Bàn xoay KITAGAWA MX160 Liên hệ Đặt mua Xem tiếp Bàn xoay KITAGAWA MRT200 Liên hệ Đặt mua Xem tiếp Bàn xoay KITAGAWA KITAGAWA RS100 Liên hệ Đặt mua Xem tiếp Bàn xoay KITAGAWA GT Liên hệ Đặt mua Xem tiếp Bàn xoay KITAGAWA RK201 Liên hệ Đặt mua Xem tiếp Bàn xoay KITAGAWA CK(R) Liên hệ Đặt mua Xem tiếp Bàn xoay KITAGAWA DM100 DME100 Liên hệ Đặt mua Xem tiếp Bàn xoay KITAGAWA 2180 Liên hệ Đặt mua Xem tiếp Danh mục sản phẩm ĐỒNG ĐỎ VÀ HỢP KIM ĐỒNG ĐỒNG HỢP KIM TẤM CUỘN DÂY ĐỒNG HỢP KIM ĐỒNG HỢP KIM ĐỒNG THAU CuZn ĐỒNG ĐỎ TINH LUYỆN PHỤ KIỆN MÁY CẮT DÂY EDM SODICK FANUC MITSUBISHI MAKINO SEIBU BROTHER JAPAX HITACHI AGIE - CHARMILLES ONA SPM PHỤ KIỆN EDM KHÁC VẬT TƯ TIÊU HAO EDM DÂY ĐỒNG THAU CHO MÁY CẮT DÂY EDM LỌC NƯỚC DÙNG CHO MÁY CẮT DÂY EDM LỌC DẦU DÙNG CHO MÁY XUNG EDM CHẤT TRAO ĐỔI ION CHO MÁY CẮT DÂY EDM HÓA CHẤT TẨY RỬA, CHỐNG GỈ DẦU MỠ - MÁY EDM ĐỒ GÁ KẸP MÁY EDM CAMERA ĐO KIỂM TOLTEC HỆ THỐNG GÁ KẸP CHO MÁY CẮT DÂY EDM ĐỒ GÁ EDM Zeroset 3R ĐỒ GÁ EDM ZEROSET ER HỆ THỐNG GÁ KẸP SYSTEM 3R CHO MÁY EDM HỆ THỐNG GÁ KẸP EROWA CHO MÁY XUNG EDM ĐỒ GÁ KẸP MÁY CNC BÀN HÚT CHÂN KHÔNG - CNC Ê TÔ MÁY PHAY KOREA BÀN XOAY MÂM CẶP - CHUCK Ê tô máy phay THIẾT BỊ NÂNG HẠ TỪ TÍNH Bàn từ điện Bàn từ cơ - CNC DỤNG CỤ DAO GIA CÔNG KIM LOẠI DỤNG CỤ MÀI ĐÁNH BÓNG KHUÔN MÁY MÀI ĐÁNH BÓNG SỬA KHUÔN BỘT ĐÁNH BÓNG KIM CƯƠNG ĐẦU MÀI HỢP KIM MŨI SỬA ĐÁ KIM CƯƠNG GIŨA KIM CƯƠNG ĐẦU ĐÁNH BÓNG KHUÔN ĐÁ MÀI KIM CƯƠNG – CBN ĐÁ MÀI ĐÁNH BÓNG BELLSTONE ĐÁ GỐM ĐÁ MÀI BÓNG XEBEC ĐÁ GỐM ĐÁ MÀI DẦU MÀI BÓNG KHUÔN ĐIỆN CỰC ĐỒNG EDM ĐIỆN CỰC THAN GRAPHITE Điện cực than chì Graphit EDM Điện cực than chì khác Graphit DÂY HÀN LASER - QUE HÀN TIG QUE HÀN TIG SỬA KHUÔN DÂY HÀN LASER SỬA KHUÔN THÉP HỢP KIM ĐẶC BIỆT THÉP HỢP KIM LOẠI ĐẶC BIỆT THÉP GIÓ THÉP HỢP KIM CACBON THÉP HỢP KIM LÀM KHUÔN GIA CÔNG NÓNG THÉP HỢP KIM GIA CÔNG KHUÔN NGUỘI THÉP HỢP KIM LÀM KHUÔN NHỰA HỢP KIM ĐỒNG ĐẶC BIỆT HỢP KIM - CARBIDE ĐẶC BIỆT PHÔI KHUÔN MẪU VÀ LINH KIỆN ĐỘT DẬP HỢP KIM CARBIDE PHÔI HỢP KIM CARBIDE DẬP NGUỘI TỐC ĐỘ CAO HỢP KIM CARBIDE - WEDM sản phẩm bán chạy Que hàn TIG dùng cho khuôn thép 1.2343 Liên hệ Que hàn TIG LASER SKD61 Liên hệ Que hàn TIG KP4 Liên hệ Que hàn TIG-LASER thép khuôn nhựa STAVAX Liên hệ Que hàn TIG thép khuôn nhựa P20 Liên hệ VC SPECIAL MATERIALS COMPANY LIMITED Giấy đăng ký kinh doanh số 0111234772 do Sở kế hoạch và đầu tư thành phố Hà Nội cấp. Địa chỉ: Số 02 ngách 01 ngõ 72 phố Hoa Bằng, Phường Cầu Giấy, Thành phố Hà Nội, Việt Nam Số điện thoại: 0902.161.610 E-Mail: vcsmvietnam@gmail.com Chính sách mua hàng Chính sách kiểm hàng VCSM VIỆT NAM Thắc Mắc Khiếu Nại Chính sách Bảo hành Chính sách bảo mật thông tin Chính sách Thanh toán Chính sách vận chuyển Chính sách đổi trả Bản đồ Kết nối với chúng tôi © Bản quyền thuộc về VC SPECIAL MATERIALS COMPANY LIMITED. Thiết kế bởi hpsoft.vn Gọi ngay: 0985298826 A PHP Error was encountered Severity: Notice Message: Undefined offset: 3 Filename: includes/template.php Line Number: 259
